cad中繪制平面門很簡單，下面我們就來看看cad繪制雙扇門的教程，請看下文詳細介紹。

1、打開CAD，新建一個空白圖形。我們這里就畫比較簡易的門模型，如下圖所示：

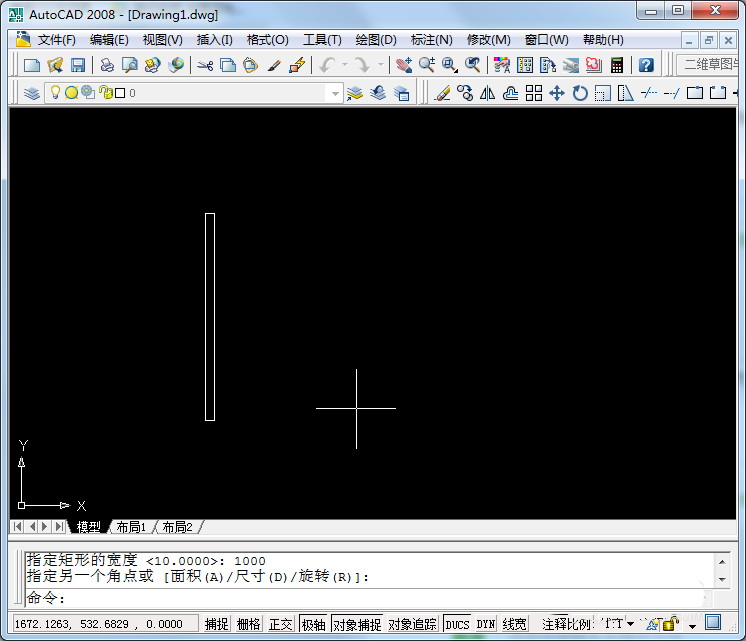

2、首先用矩形命令畫一個長方形，大小可以根據需要定。我這里畫一個40*1000的長方體。

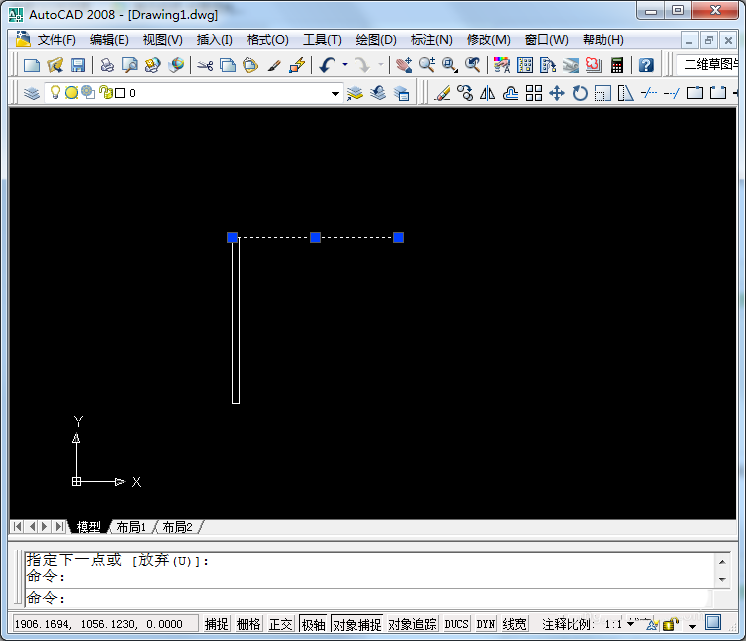

3、然后以矩形左邊端點開始畫一條長度為1000的水平線。

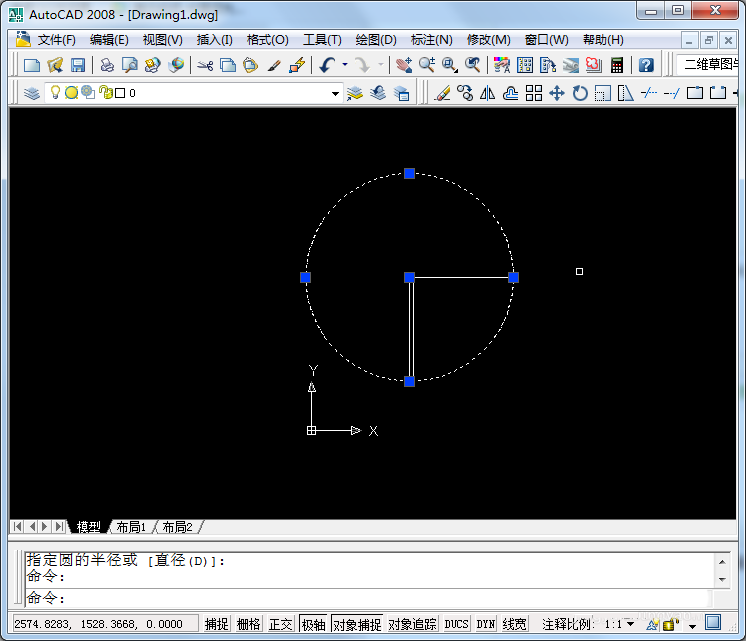

4、然后以矩形左上端點作為圓心，畫一個半徑為1000的圓形。

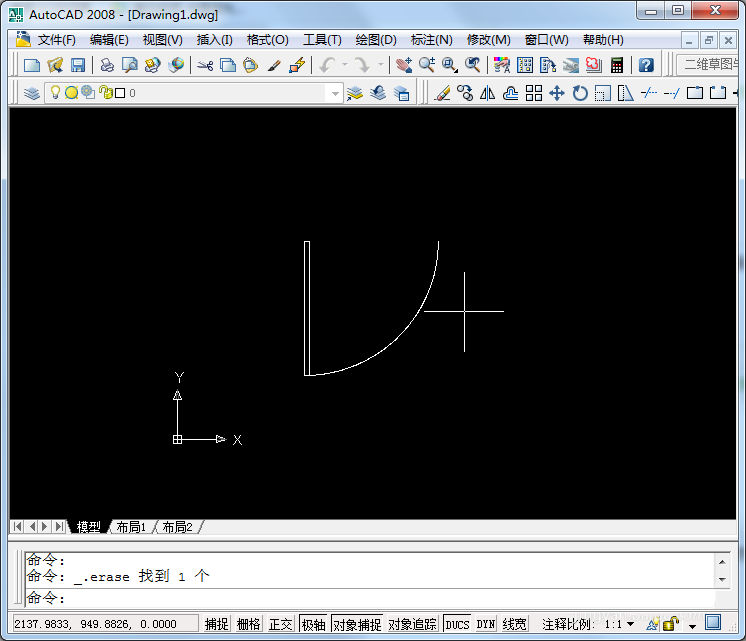

5、然后選擇修剪工具，將多余部分修剪并刪除。并將步驟3中畫的一條水平線刪除。

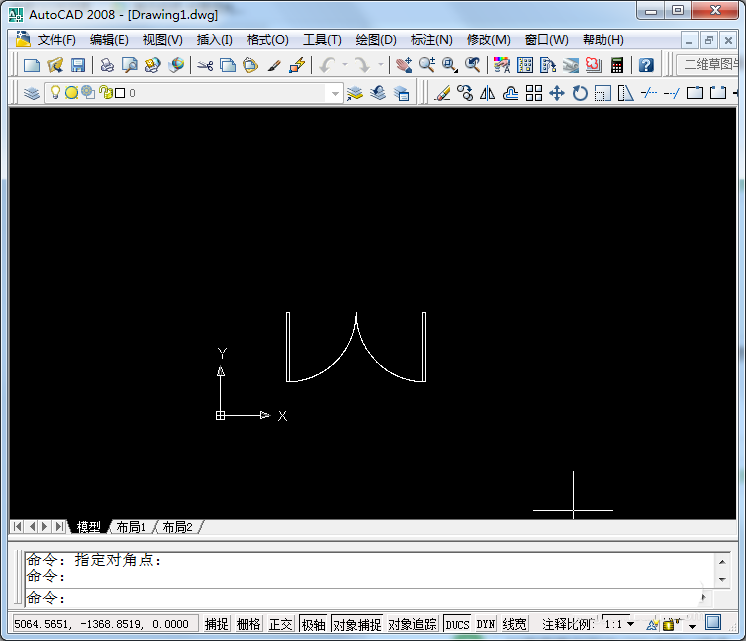

6、如果需要做雙開門的話可以鏡像一個過去，得到如下圖形。然后可以將這個圖形寫塊保存下來，方便以后使用時直接過來調用。

以上就是cad繪制平面門的教程，希望大家喜歡， 請繼續關注武林網。
