cad怎么裁剪光柵圖像參照? cad裁剪光柵圖片的方法

2020-07-20 13:00:42
字體:
來源:轉載
供稿:網友

cad默認的光柵圖像本身是矩形的,想要變成六邊形,該怎么裁剪呢?下面我們就來看看詳細的教程。

一、cad光柵圖像插入方法

1、首先,我們先插入一張光柵圖像。打開CAD,單擊菜單中的【插入】-【光柵圖像參照】,找到存放圖像的文件夾,單擊【打開】。

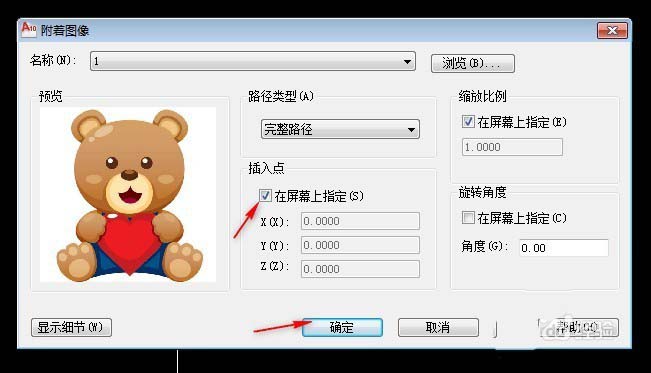

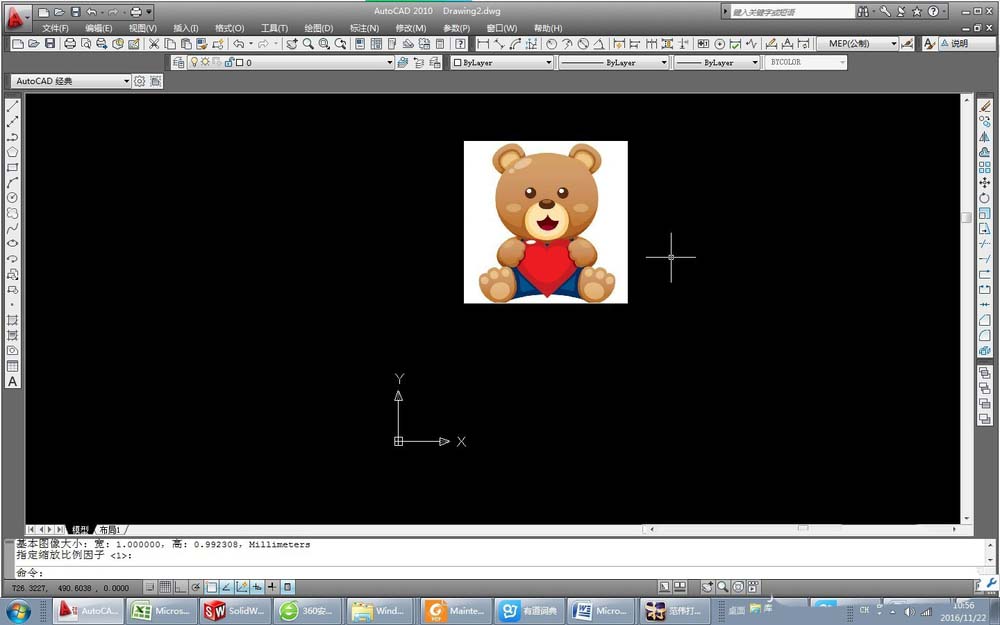

2、在彈出的【附著圖像】對話框中,單擊選中【在屏幕上指定】復選框,然后根據自己的實際需要,單擊屏幕上的任意位置,完成圖像插入。

二、光柵圖像裁剪方法

CAD圖像裁剪不僅可以用矩形框進行裁剪,還可以創建多邊形、橢圓等任意封閉區域進行裁剪,封閉線可以自相交,但裁剪效果就不保證了。矩形、不規則多邊形邊界可以再裁剪時再定義,建議事先就畫好裁剪邊界。

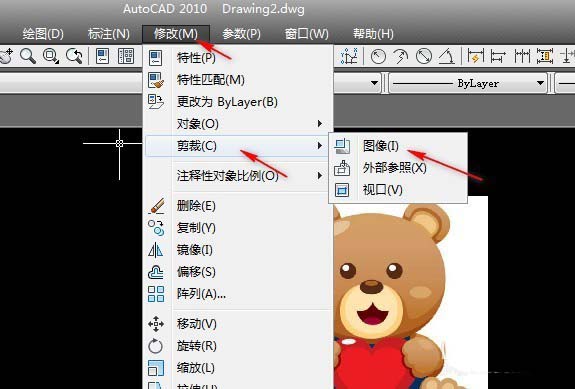

1、在菜單欄中依次選擇,【修改】-【裁剪】-【圖像】,屏幕上會出現小矩形框,用這個小矩形框選中要修剪的圖像。

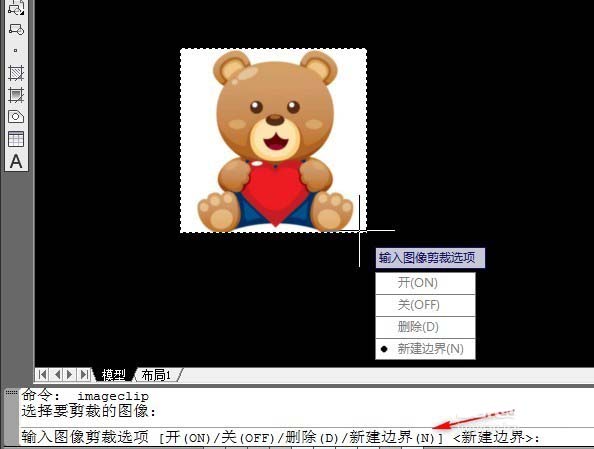

2、選中圖像之后,在命令行會出現,然后會彈出如下提示:

輸入圖像剪裁選項 [開(ON)/關(OFF)/刪除(D)/新建邊界(N)] <新建邊界>

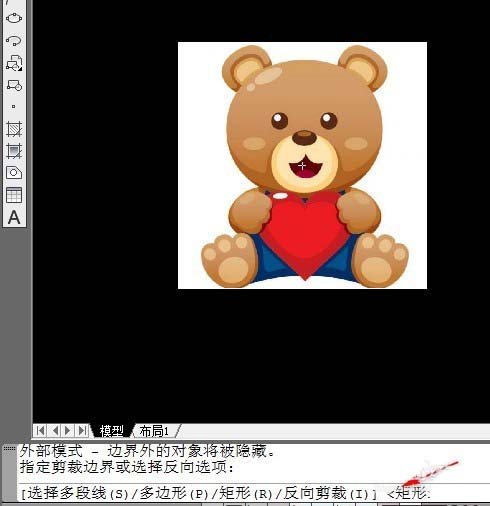

6、在命令行中輸入“n”,即選擇新建邊界。回車,這時命令行會出現如下提示:[選擇多段線(S)/多邊形(P)/矩形(R)/反向剪裁(I)] <矩形>:

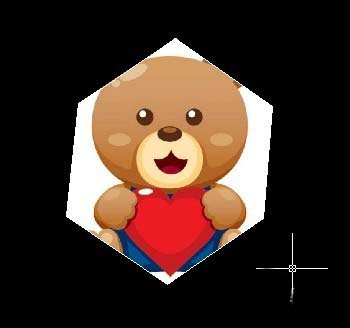

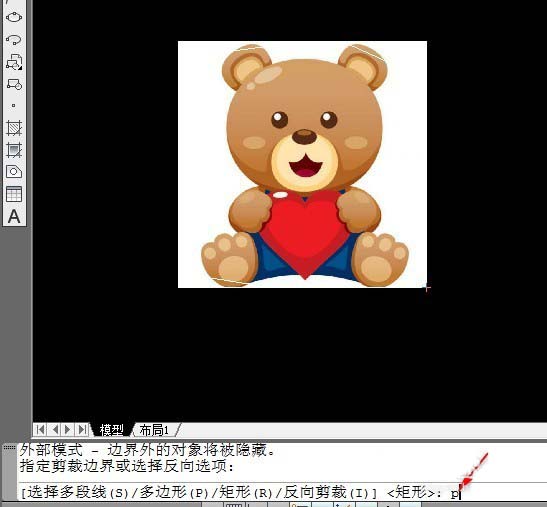

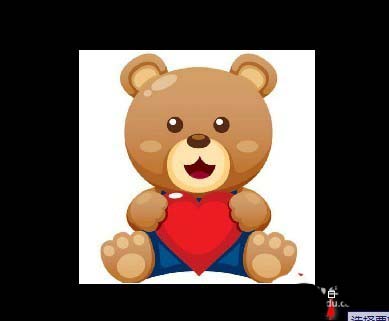

3、這里我們舉例多邊形(P)說明一下:在命令行中輸入“P”,單擊回車。這時命令行中會提示指定第一點,我們在圖上選擇一個位置指定。根據提示依次操作,最后得到修剪圖。

以上就是cad光柵圖像裁剪教程,希望大家喜歡,請繼續關注武林網。
