cad圖紙中需要繪制多線圖形，該怎么繪制呢？我們可以使用多線命令來繪制，下面我們就來看看詳細的教程。

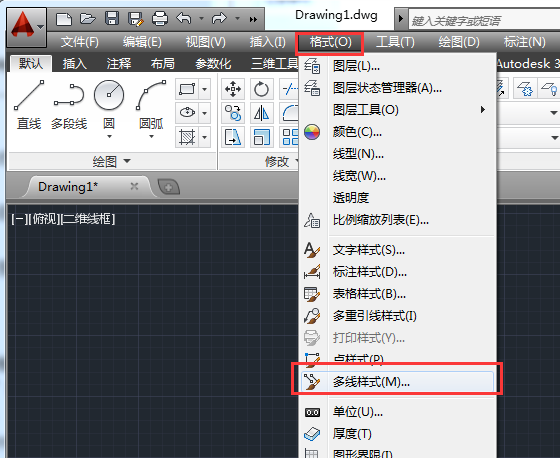

1、在菜單欄依次選擇【格式】》【多線樣式】選項。

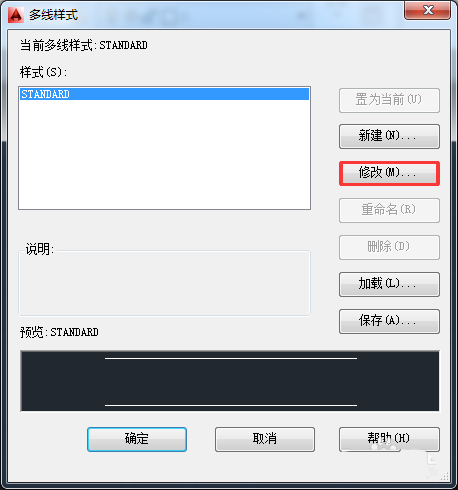

2、在彈出的【多線樣式】對話框中選擇【修改】按鈕。

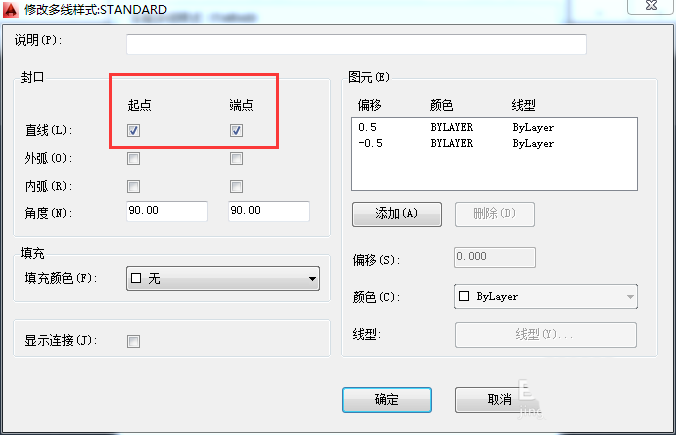

3、在【修改多線樣式】對話框的【封口】選項組中，勾選【直線】的【起點】和【端點】復選框。

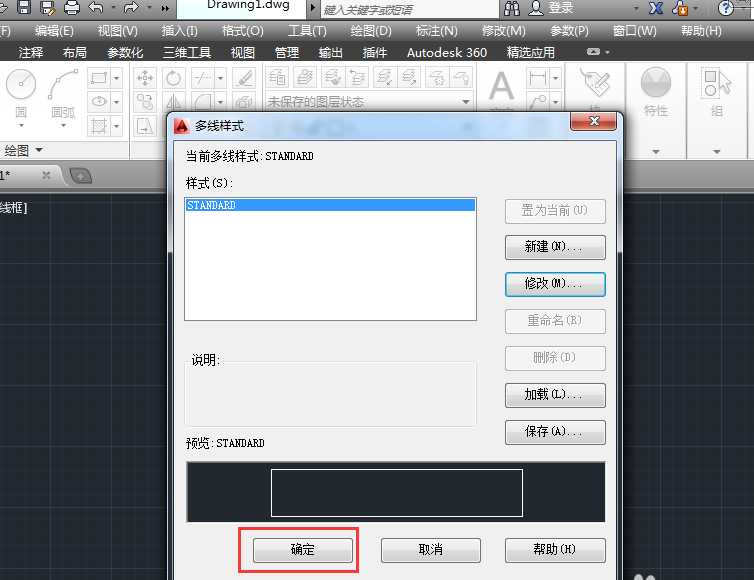

4、設置完成后單擊【確定】按鈕，返回上一層對話框，單擊【確定】按鈕即可。

二、繪制多線

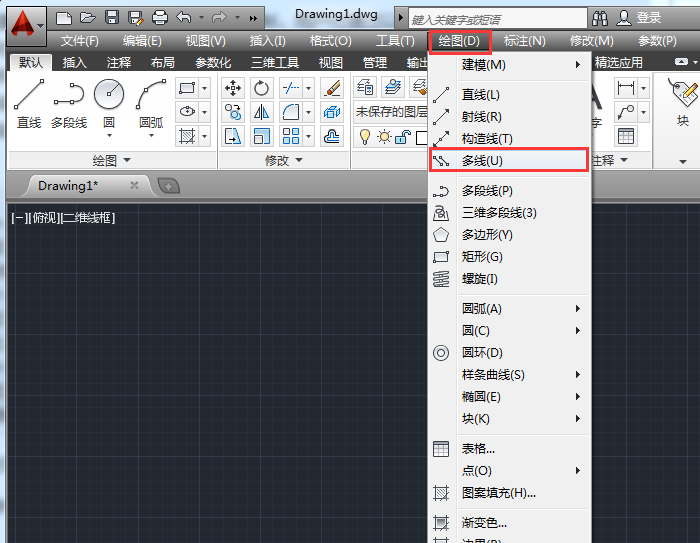

1、在菜單欄中依次選擇【繪圖】》【多線】選項。

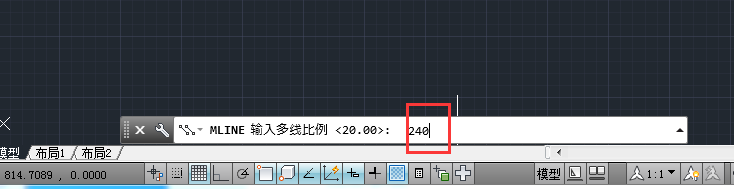

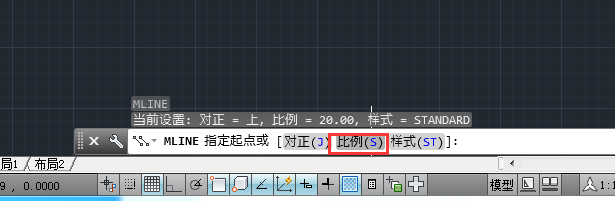

2、或者在命令行中輸入“ML”按回車，根據提示將線段比例設為240，將對正類型設為“無”。

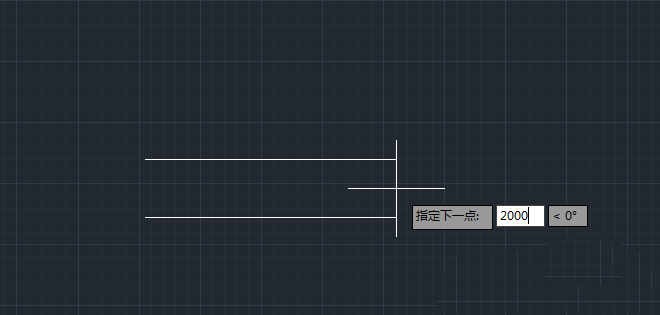

3、在繪圖區中，指定好多線段起點，將光標向右移動，并在命令行中輸入多線距離值為2000，按回車。

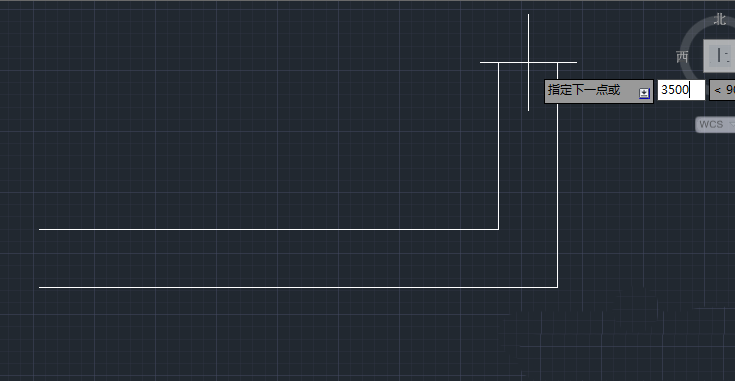

4、將光標向上移動，并輸入距離值為3500，按回車。

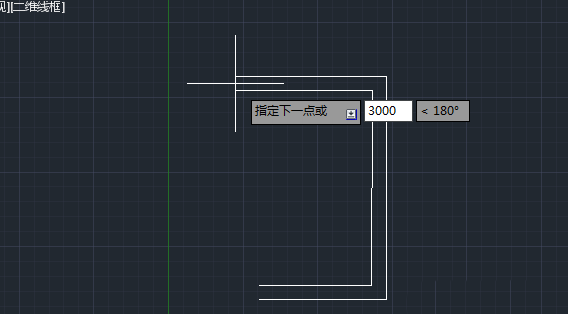

5、將光標向左移動，輸入3000，按回車。

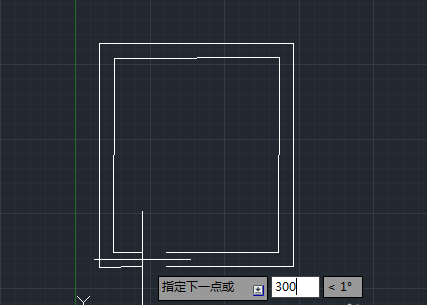

6、將光標向下移動，輸入3500，按回車，然后再向左移動，輸入300按回車鍵完成操作。

以上就是cad多線圖的繪制方法，希望大家喜歡，請繼續關注武林網。
