cad中可以畫立面圖，該怎么畫建筑圖的立面圖呢？下面我們就來看看詳細的教程。

1、首先，我們打開天正軟件，進入如圖所示的工作界面。

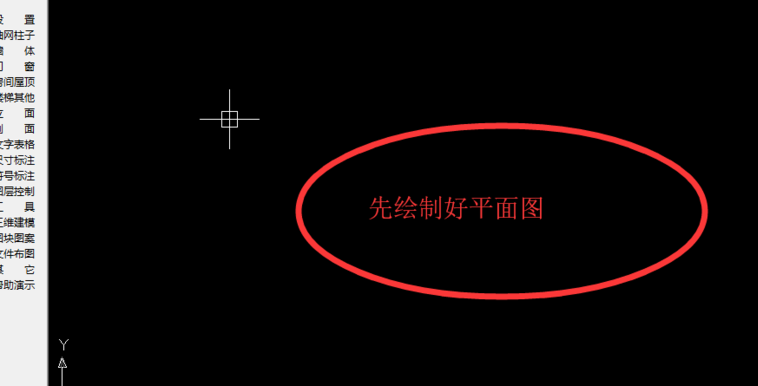

2、在生成立面圖是，前期必須在天正軟件中，繪制好平面圖。

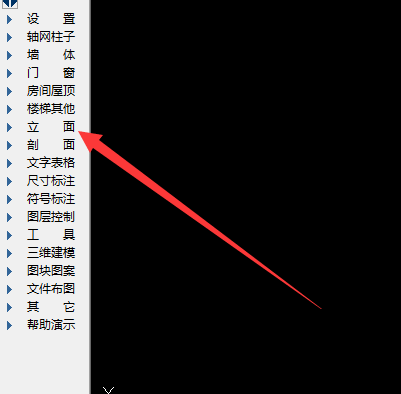

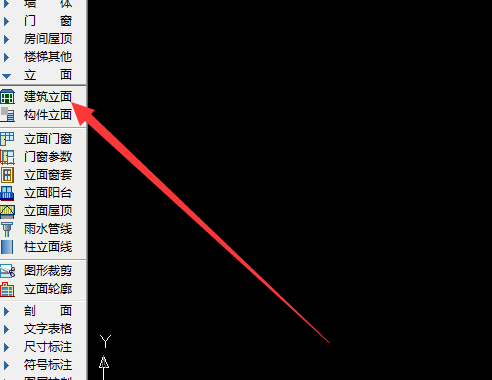

3、繪制好平面圖之后，我們可以利用天正生成立面圖。首先，我們單擊軟件左側工具條——立面——建筑立面。

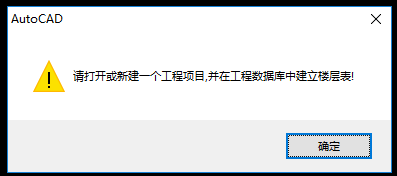

4、單擊建筑立面后，彈出對話框，要求我們新建一個工程，單擊確定。

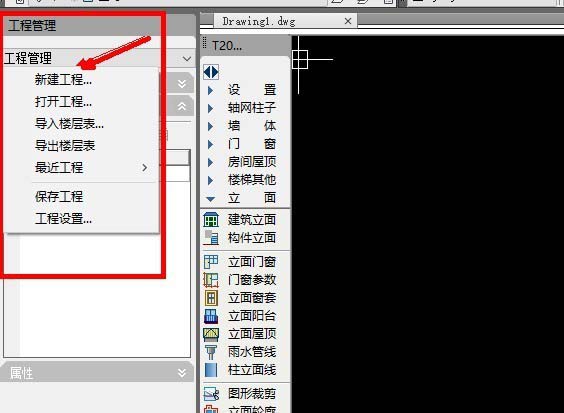

5、單擊確定后，出現工程管理窗口，，繼續單擊工程管理，彈出下拉菜單，選擇新建工程。

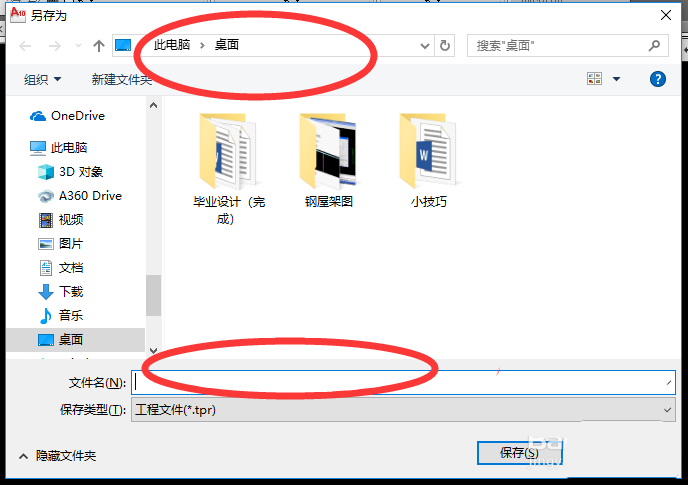

6、單擊新建工程后，便出現另存為對話框，給文件命名、選擇文件位置后，保存。

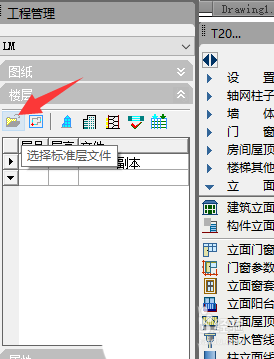

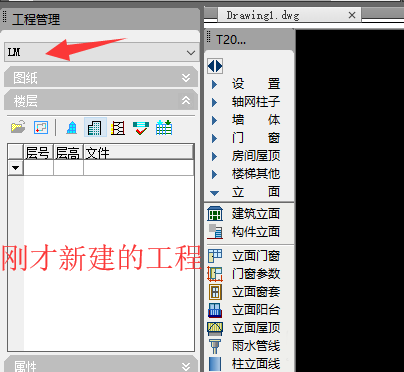

7、單擊保存剛才新建的工程。接著，打開樓層下拉菜單，我們添加標準層文件。

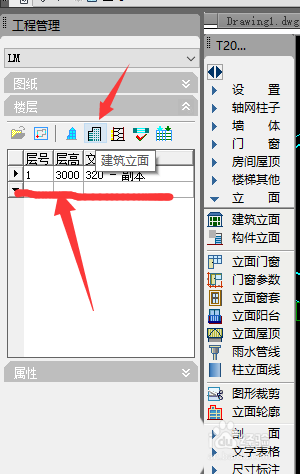

8、單擊，添加標準層文件后。設置層數，層高參數，然后單擊立面按鈕。

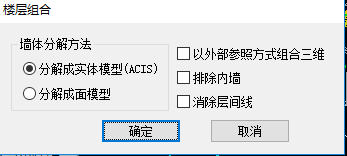

9、單擊立面按鈕后，彈出如圖對話框，單擊確定。

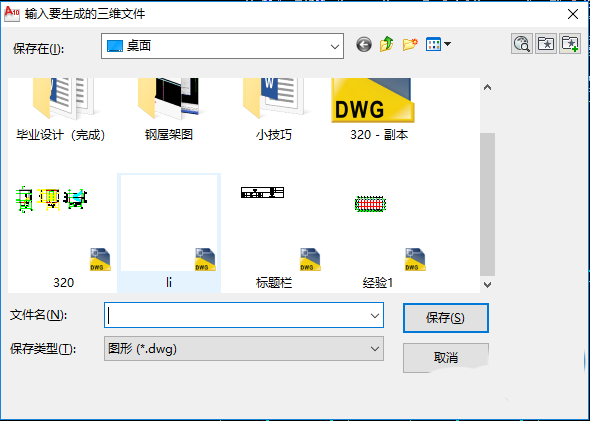

10、然后，又彈出對話框，給要生成的三維文件命名，并選擇保存位置。

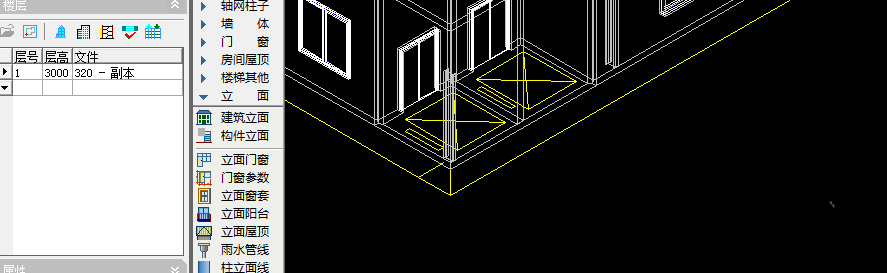

11、單擊保存之后，選擇要生成的立面，如選擇左立面，這樣便生成了立面圖。

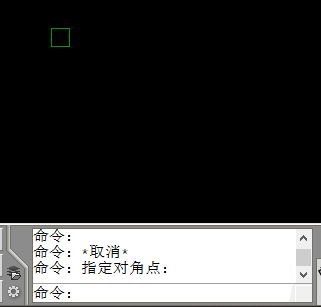

注意：操作時，隨時注意關注 命令行 提示。

以上就是cad立面圖的繪制方法，希望大家喜歡，請繼續關注武林網。
