CAD長方體怎么標注頂面與底面尺寸?

2020-07-20 12:59:46
字體:
來源:轉載
供稿:網友

cad圖紙中的長方體想要標注尺寸,該怎么標注呢?下面我們就來看看詳細的教程。

1、運行AutoCAD2014軟件后打開【選擇樣板】對話框,從中選擇acad3D.dwt文件,并調整好視角。

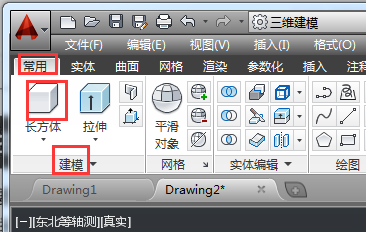

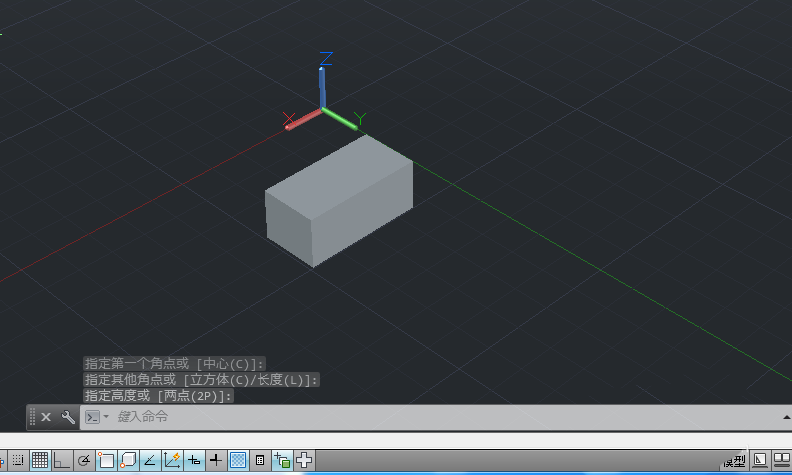

2、然后通過【常用】》【建模】》【長方體】選項,繪制一個長方體。

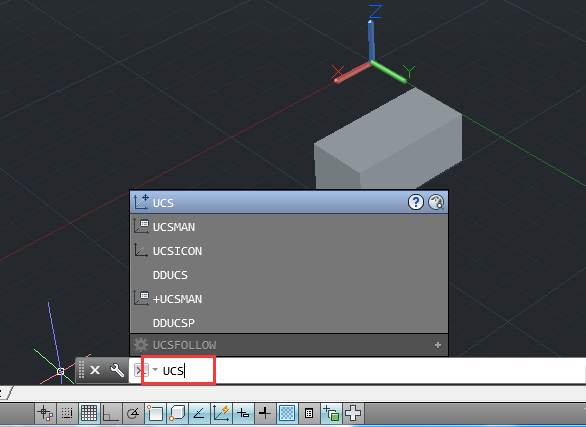

3、接著在命令行中輸入“UCS”后按回車鍵。

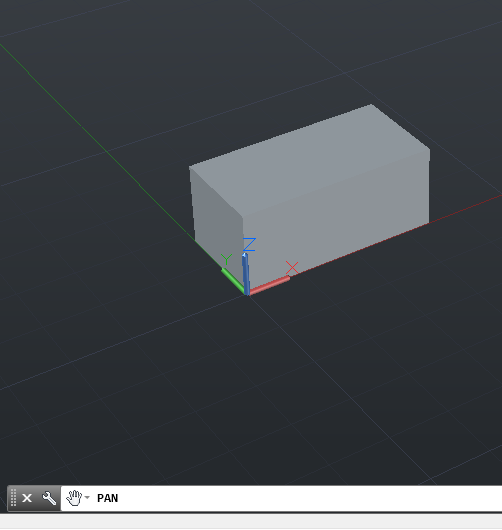

4、將光標移至模型頂面合適位置,并設置好X與Y軸的方向,如圖所示。

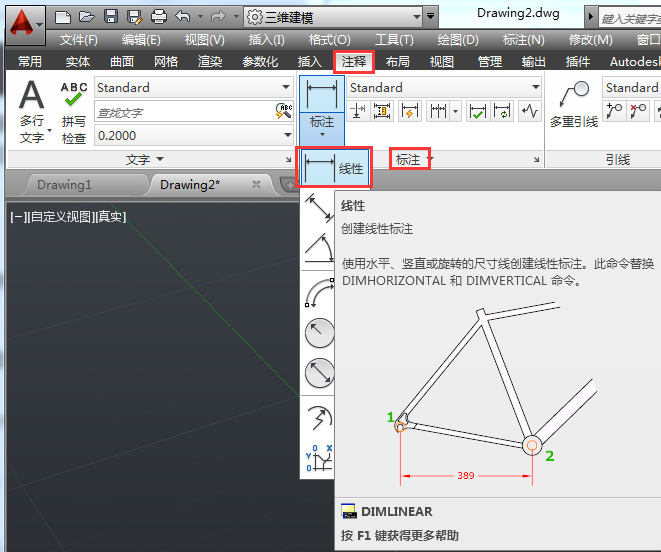

5、接著選擇【注釋】》【標注】選項,在標注列表中選擇【線性標注】選項。

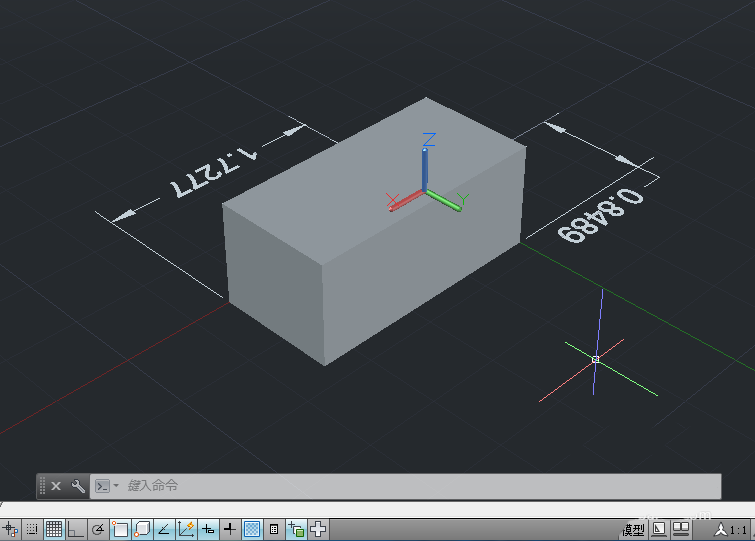

6、在繪圖區中,指定好模型的標注起點與端點,并指定好尺寸線位置即可完成標注操作。

以上就是cad長方體標注頂面和底面尺寸的方法,希望大家喜歡,請繼續關注武林網。
