cad想要對三維圖形進行剖切，該怎么剖切圖形呢？下面我們就來看看cad剖切圓柱體的教程。。

1、首先我們將CAD這款軟件打開，進入到CAD的操作界面如圖所示：

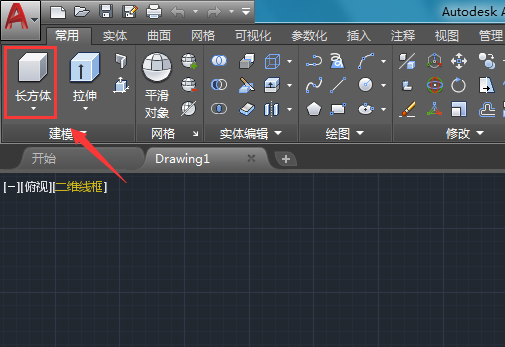

2、打開CAD之后找到長方體選項，如圖所示：

3、點擊長方體右側的下拉箭頭，在其下拉菜單里找到圓柱體選項，如圖所示：

4、選擇圓柱體選項我們在繪圖區里繪制一個圓柱體，如圖所示：

5、會好圓柱體之后我們在常用菜單里找到剖切選項，如圖所示：

6、選擇剖切選項，提示我們選擇需要剖切的對象，如圖所示：

7、選擇剛剛繪制的圓柱體，然后提示我們指定切面的起點，如圖所示：

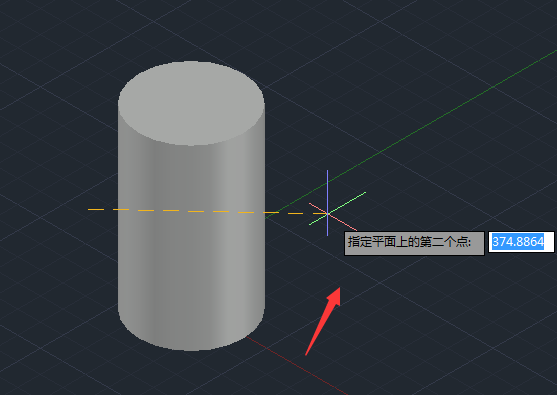

8、指定好起點之后按下鼠標右鍵提示我們指定平面的第二個點，如圖所示：

9、指定好第二個點之后按下鼠標右鍵提示我們在所需的側面上指定點，如圖所示：

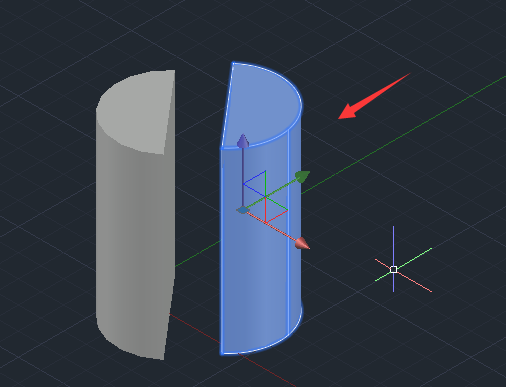

10、制定側面點之后可以看到我們的圓柱體就被剖開了，其效果如圖所示：

以上就是cad剖切圓柱體的教程，希望大家喜歡，請繼續關注武林網。
