Plant 3D中可以快速的進行管道布局，可以根據三維的直接抽出軸測圖和材料表，讓設計變得原來越簡單，下面我們就來看看簡單的實例教程。

1、進入三維管道的工作空間

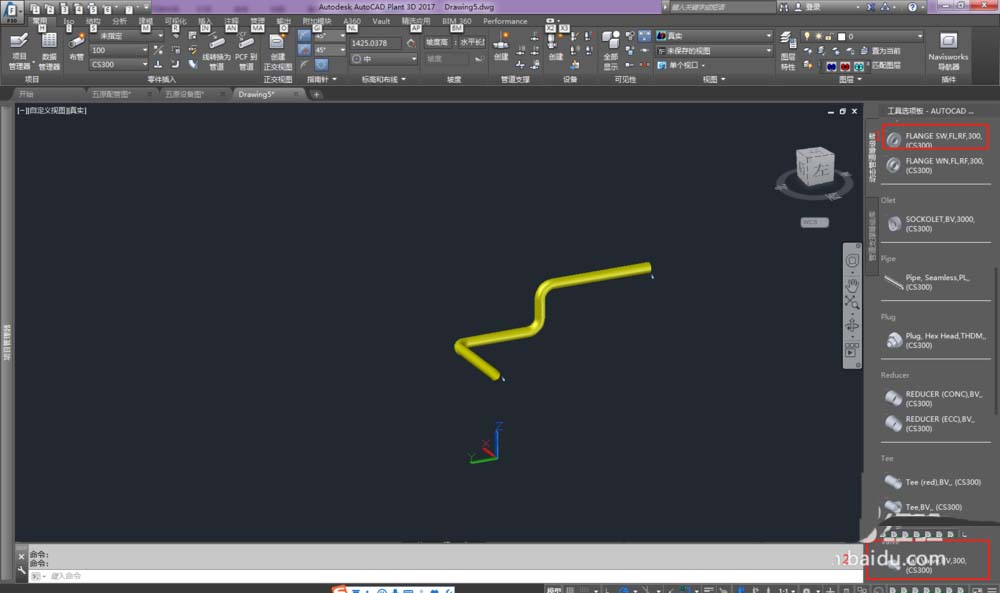

2、點擊常用工具欄>布管，選擇合適的管徑和等級庫。（等級庫指的是不同材質不同標準的管道里面的管道大小、管件、緊固件、閥門等都不同）指定起點就可以布管了，在布管的過程中可以輸入管道長度

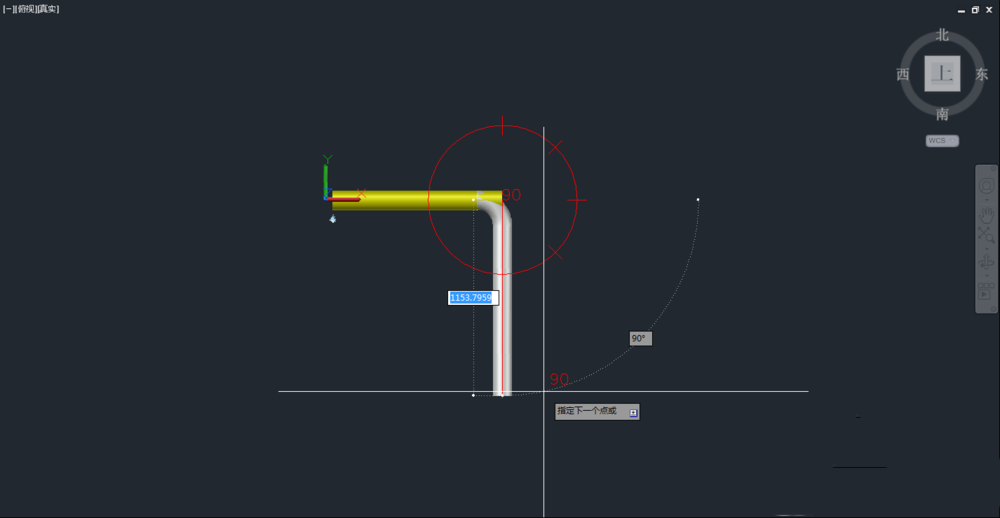

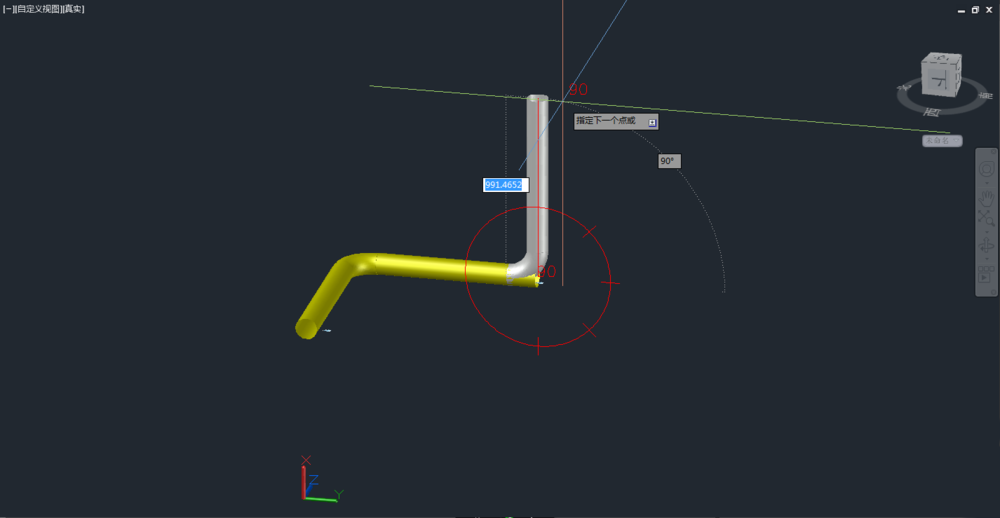

3、朝不同的方向布置，它會自動生成彎頭，角度的話上面有指南針可以控制，當我們需要改變布管的平面時，按P快捷鍵就可以改變它的繪制平面。（可以按shit加鼠標左鍵轉換視角）

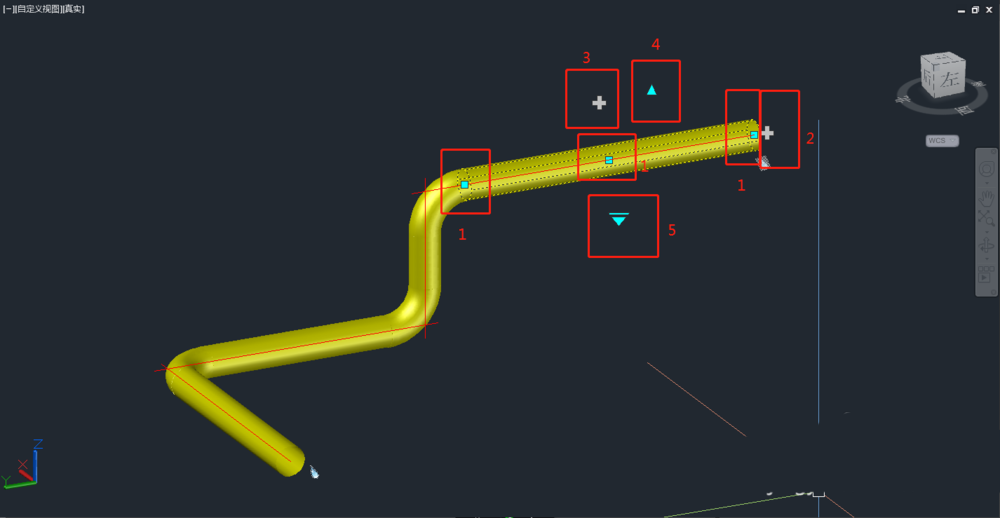

4、當你點擊一段管道的時候會出現圖紙所示的夾點，夾點1按住移動可以改變管道的位置的長度；夾點2可以繼續進行布管；夾點3將會在直管上生成一個三通；夾點4可以改變管道的標高（你可以按Tab鍵切換BOP、COP、TOP確定標高）；夾點5可以替換管件

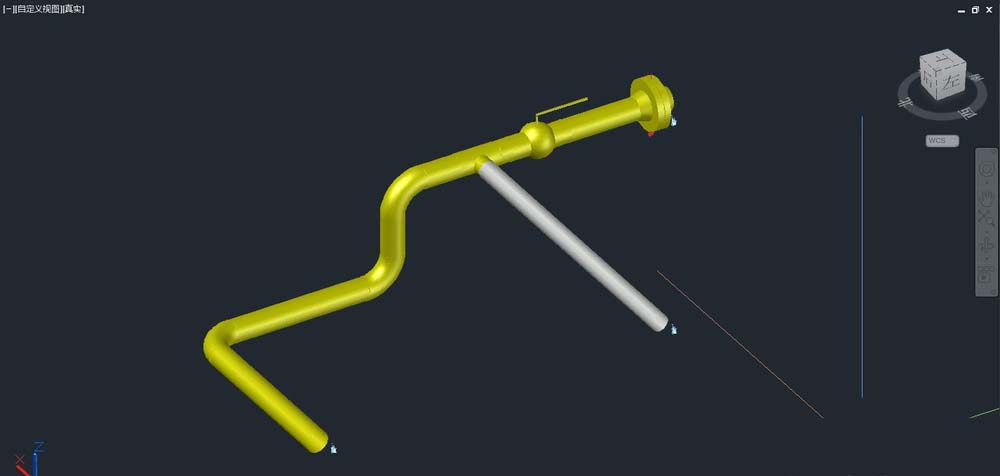

5、我們可以對管道增加一些法蘭閥門等，在右邊有一個動態管道等級庫，可以從里面選擇需要的東西，放到管道上面，放的時候可以定位置，如果對自己定的位置不滿意還可以拉動管件進行移動

6、確定了需要加的閥門、管件、管道長度、管道標高，加上自己多練習就可以很快的布好管了！

以上就是cadPlant 3D布管的教程，希望大家喜歡，請繼續關注武林網。
