cad圖紙想要進行標注，我們可以使用智能標注，智能標注就是能夠識別圖形智能的創建標志，下面我們就來看看詳細的教程。

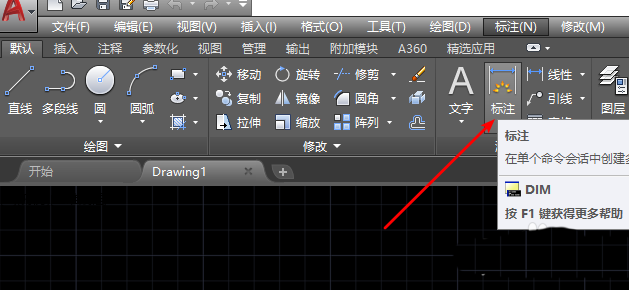

1、首先，我們看下智能標注的打開方式，我們首先可以在功能區找到，具體位置如下圖所示。

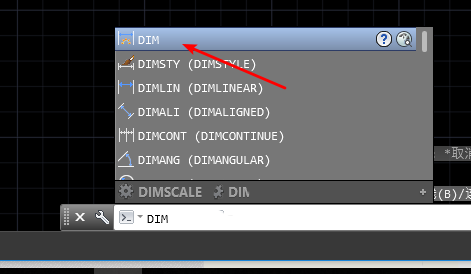

2、當然，我們也可以通過命令行的方式打開，具體快捷命令為DIM。

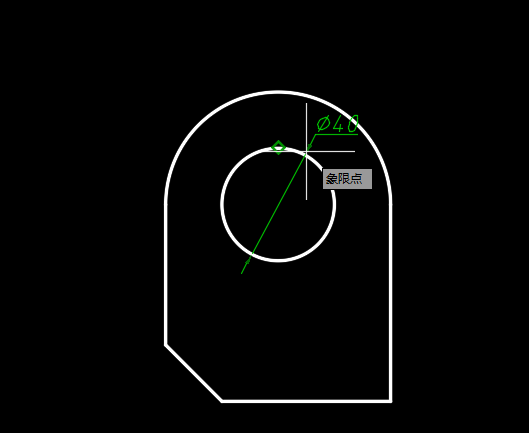

3、比如我們要標注圓的半徑或者直徑，只需要選中智能標注以后鼠標放置在圓上，然后自動出現半徑或者直徑的標注，鼠標向圓內側移動則會出現半徑標注，向外側則會出現直徑標注，然后點擊左鍵。

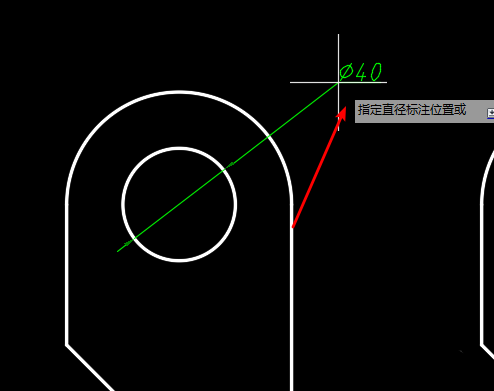

4、接下來選擇標注的位置和方向，選擇好了以后再次點擊鼠標左鍵即可選中，標注完成。

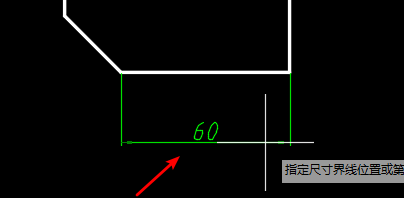

5、標注直線時候同理，點擊第一個端點，然后選擇第二個端點，然后移動鼠標確定標注的位置確認即可完成。

6、除了快速標注我們還可以選擇菜單欄中的各種標注來滿足我們?nèi)粘Ｐ枰?/strong>，具體如下圖所示，希望能夠?qū)Υ蠹矣袔椭?/p>

以上就是cad智能標注的方法，希望大家喜歡，請繼續關注武林網。
