切割片是經常使用的零件，該怎么使用cad切割片的截面圖呢？下面我們就來看看詳細的教程。

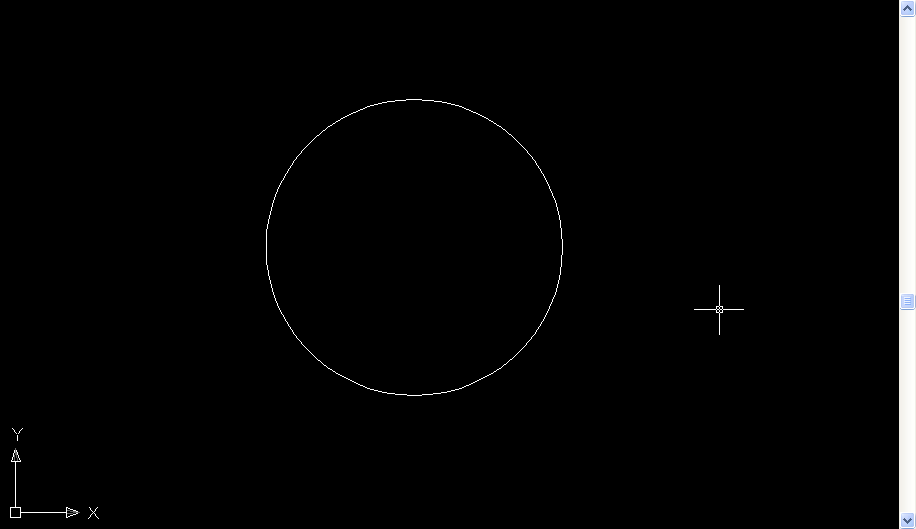

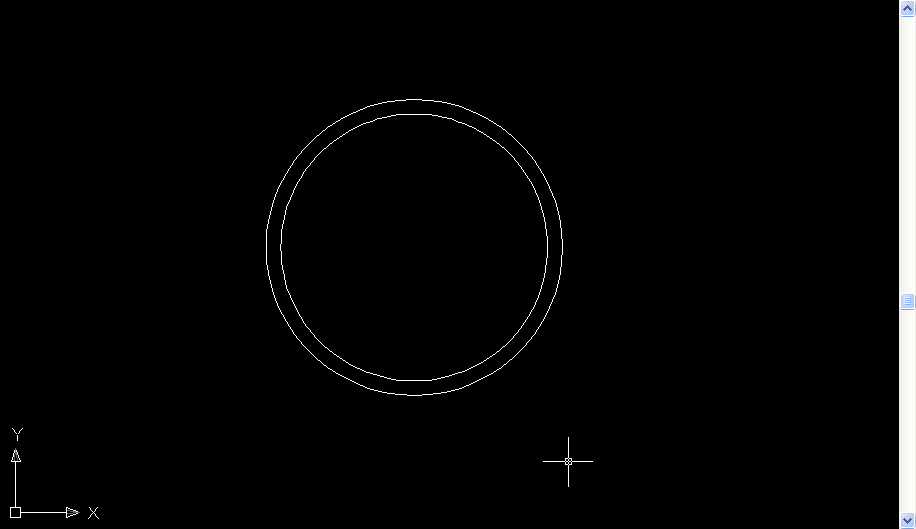

1、打開CAD2004軟件，并繪制兩個同心圓，圓的直徑分別為160與144個單位

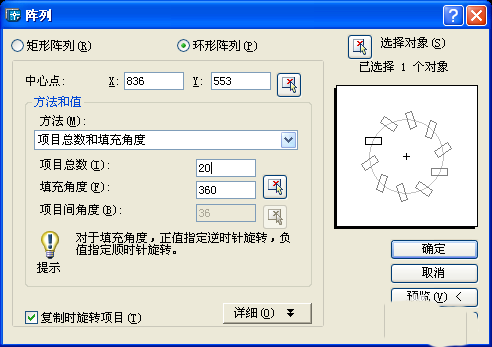

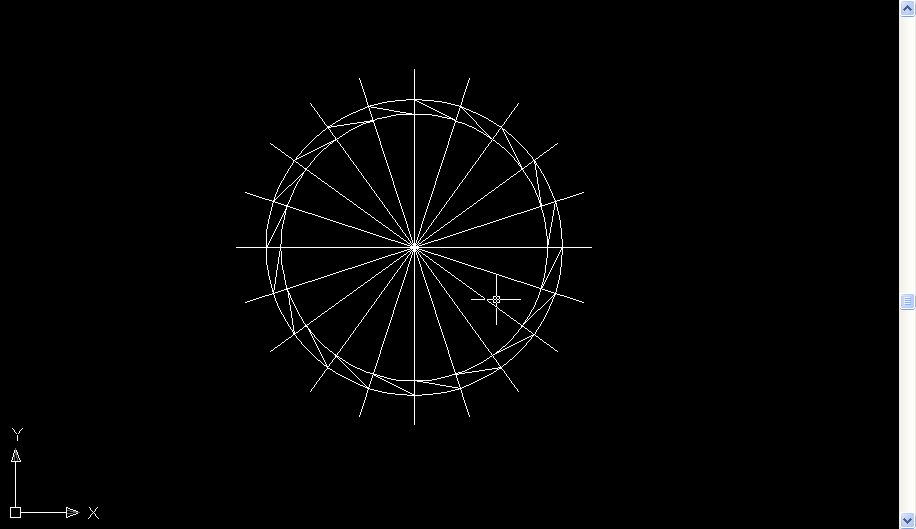

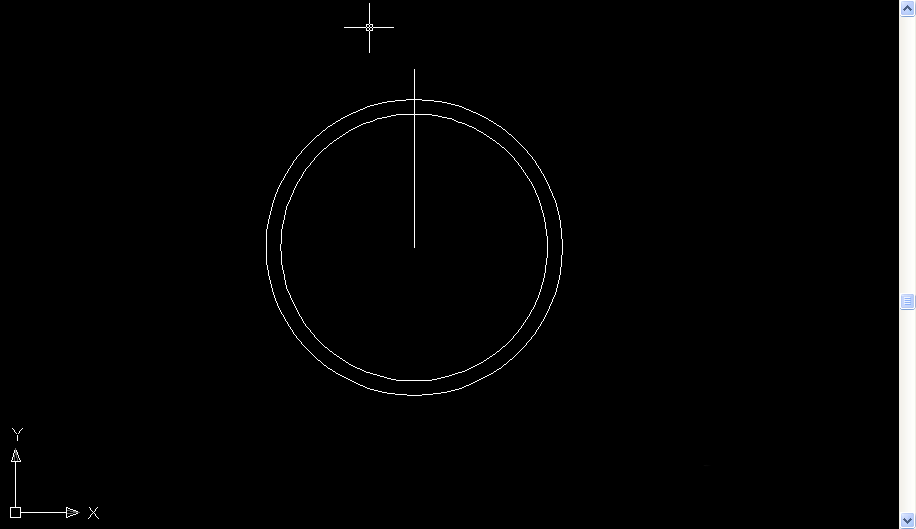

2、自圓畫一條鉛直的線段，并利用圓形陣列將線段按一周圓20等份進行陣列

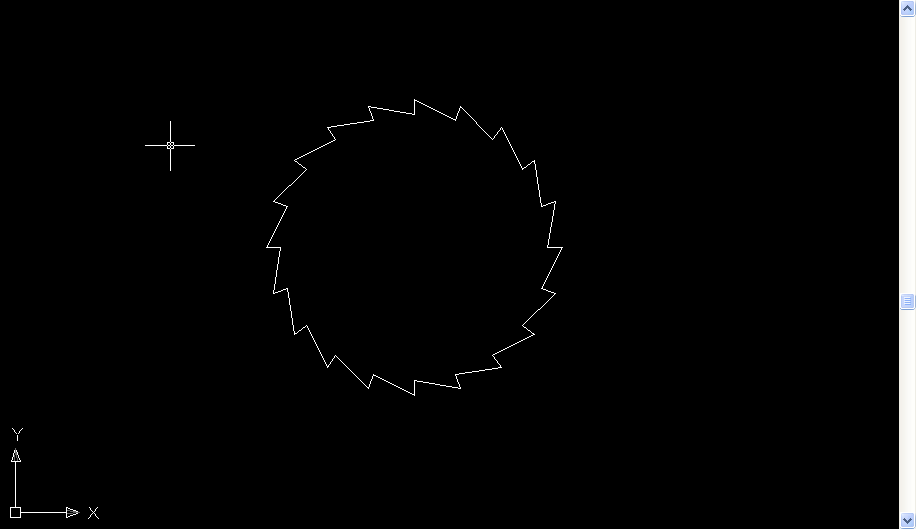

3、使用剪切命令，去除多余的線條

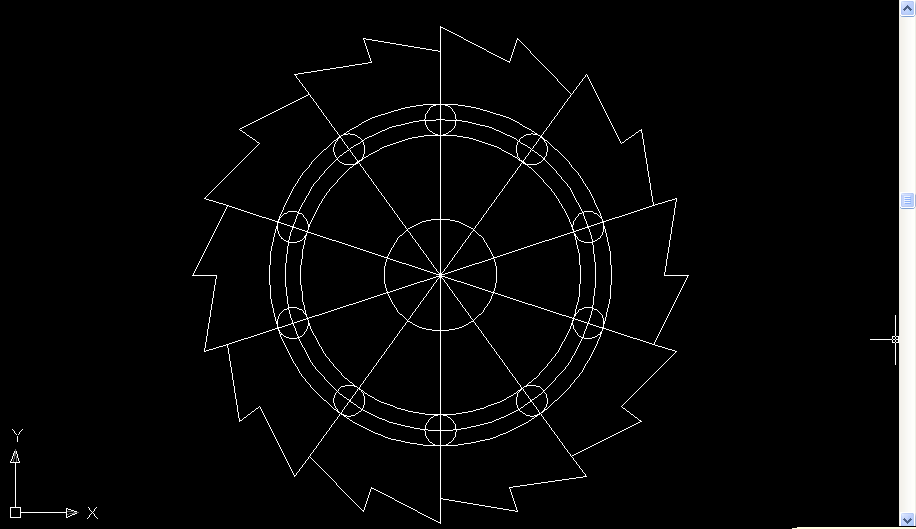

4、在切割片的中心位置繪制中心孔，并繪制切割片上的孔位

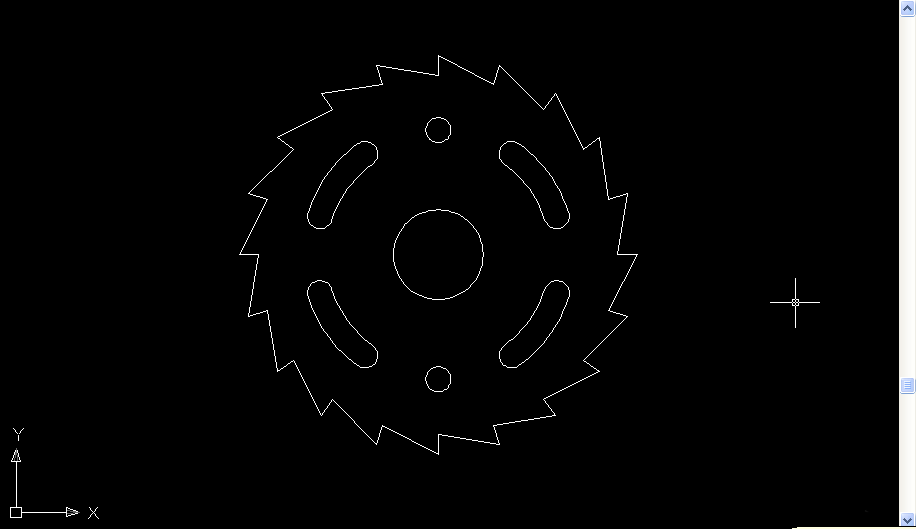

5、使用剪切命令去除多條的線條，得到輪廓圖

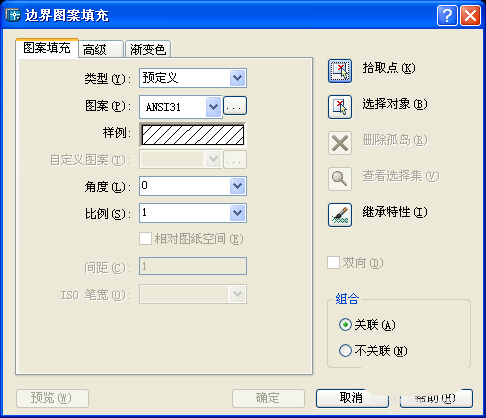

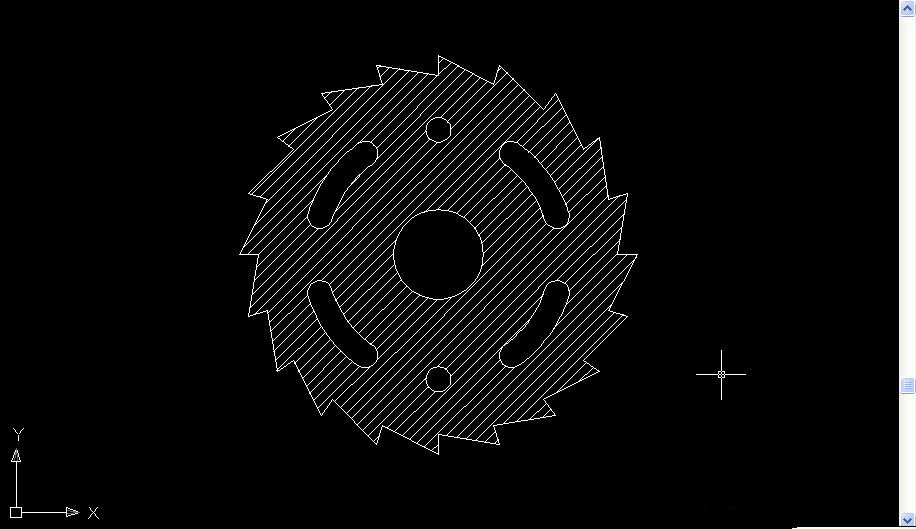

6、使用邊界圖案填充，將輪廓圖設置成截面圖

以上就是cad繪制切割片的教程，希望大家喜歡，請繼續關注武林網。
