cad中想要將由某些對象圍成的封閉區域轉換為面域,這些封閉區域可以是圓、橢圓、封閉的二維多段線和封閉的樣條曲線等對象,也可以是由圓弧、直線、二維多段線、橢圓弧、樣條曲線等對象構成的封閉區域。下面我們就來看看詳細的教程。

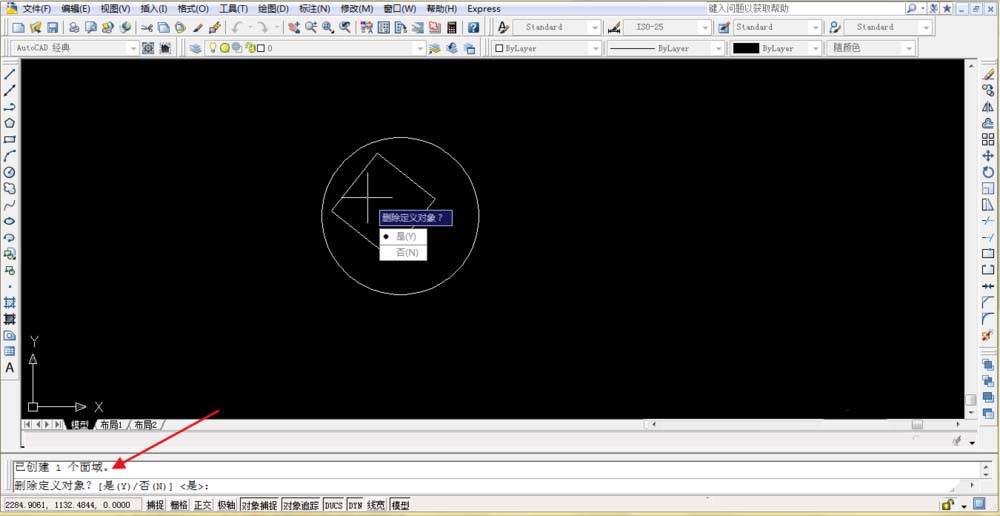

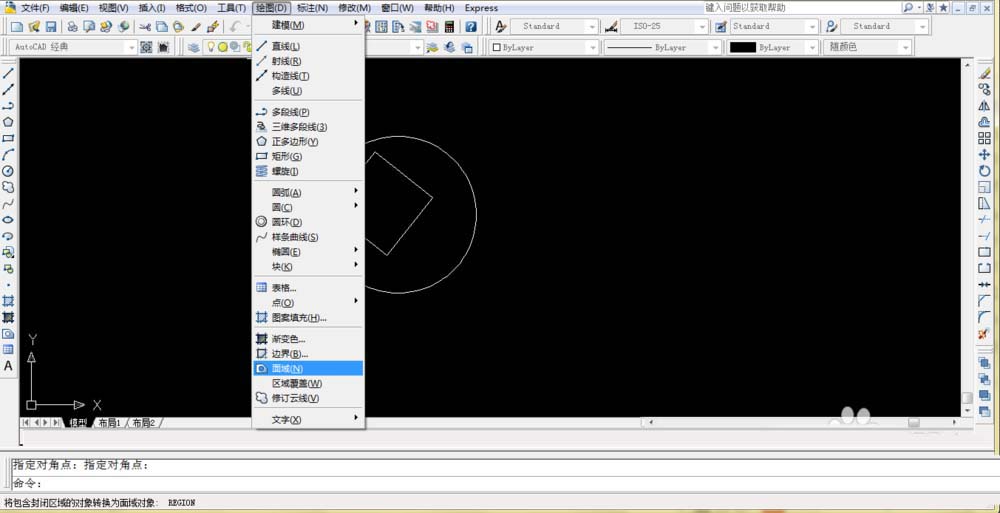

1、創建面域:要創建面域,可以選擇“繪圖”|“面域”命令(REGION),或在“面板”選項板的“二維繪圖”選項區域中單擊“面域”按鈕,然后選擇一個或多個用于轉換為面域的封閉圖形,當按下Enter鍵后即可將它們轉換為面域。因為圓、多邊形等封閉圖形屬于線框模型,而面域?qū)儆趯嶓w模型,因此它們在選中時表現的形式也不相同。

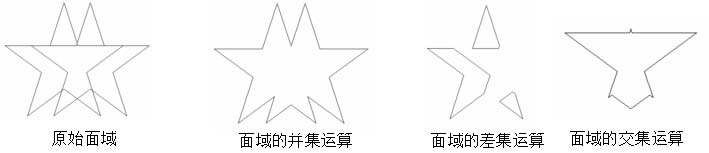

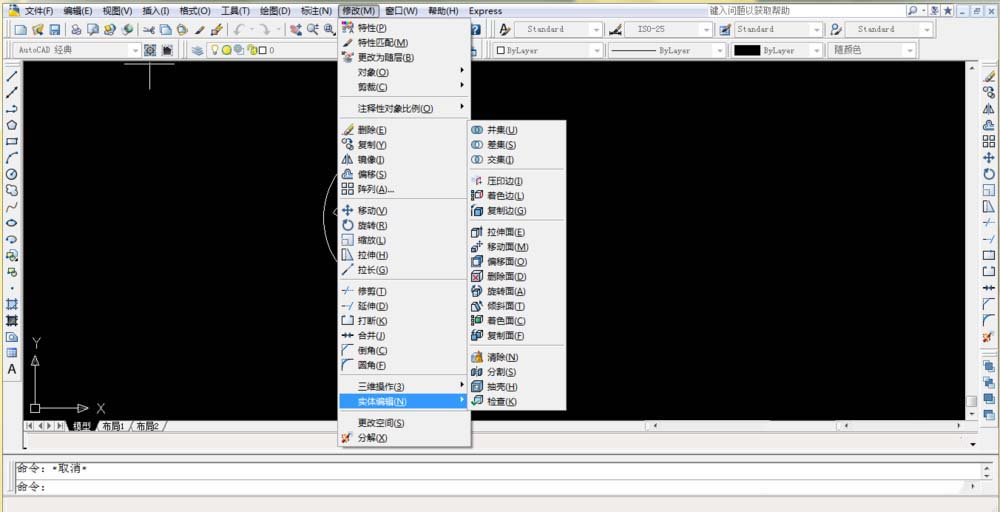

2、對面域進行布爾運算:布爾運算是數學上的一種邏輯運算,在AutoCAD繪圖中對提高繪圖效率具有很大作用,尤其當繪制比較復雜的圖形時。布爾運算的對象只包括實體和共面的面域,對于普通的線條圖形對象無法使用布爾運算。
3、面域?qū)ο蟪司哂幸话銏D形對象的屬性外,還具面對象的屬性,其中一個重要的屬性就是質量特性。

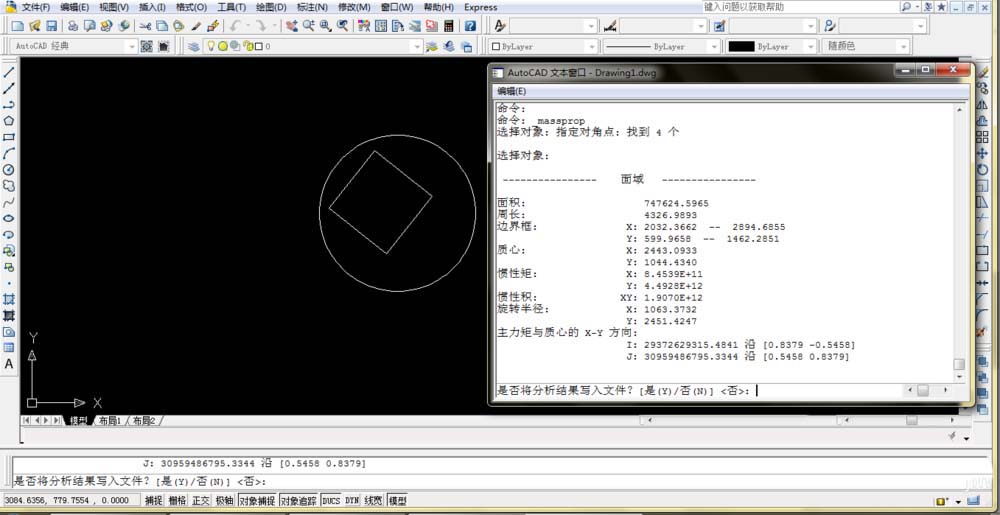

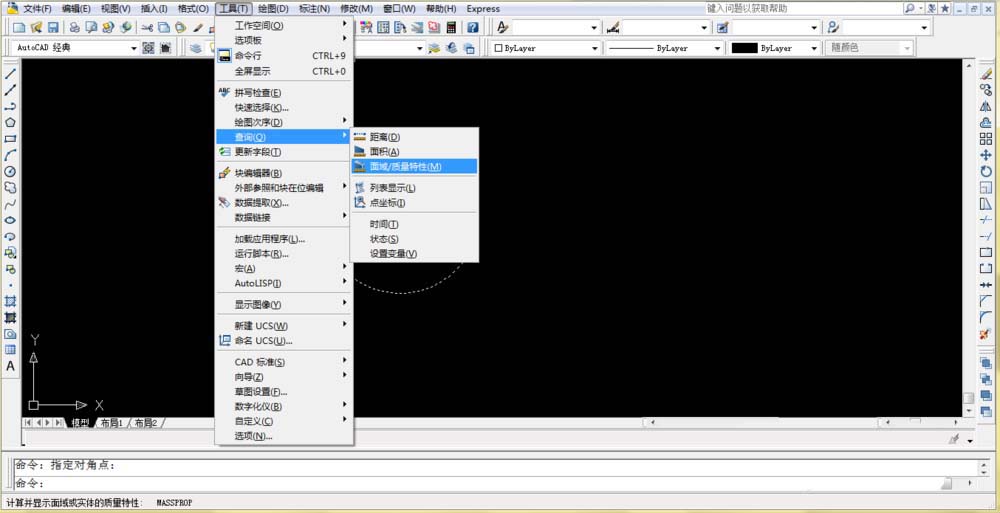

在AutoCAD 2008中,選擇“工具”|“查詢”|“面域/質量特性”命令(MASSPROP),并選擇要提取數據的面域?qū)ο螅缓蟀聪?strong>Enter鍵,系統將自動切換到“AutoCAD文本窗口”,并顯示選擇的面域?qū)ο蟮臄?shù)據特性。
步驟總結如下:
(1)創建面域
(2)對面域進行布爾運算
(3)從面域中提取數據
以上就是cad2008圖形轉換成面域的教程,希望大家喜歡,請繼續關注武林網。
