cad中可以繪制三維曲面，還可以繪制旋轉網格、平移網格、直紋網格和邊界網格。使用“繪圖”|“建模”|“網格”子菜單中的命令繪制這些曲面，下面我們就來簡單介紹一下，請看下文詳細介紹。

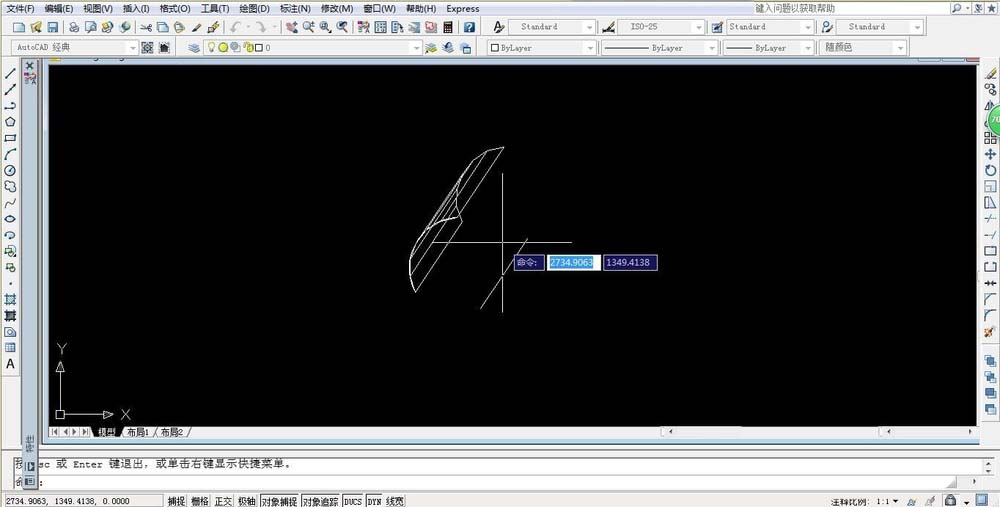

1、繪制平面曲面：在AutoCAD 2008中，選擇“繪圖”|“建模”|“平面曲面”命令(PLANESURF)，可以創建平面曲面或將對象轉換為平面對象。

繪制平面曲面時，命令行顯示如下提示信息。

指定第一個角點或 [對象(O)] <對象>:

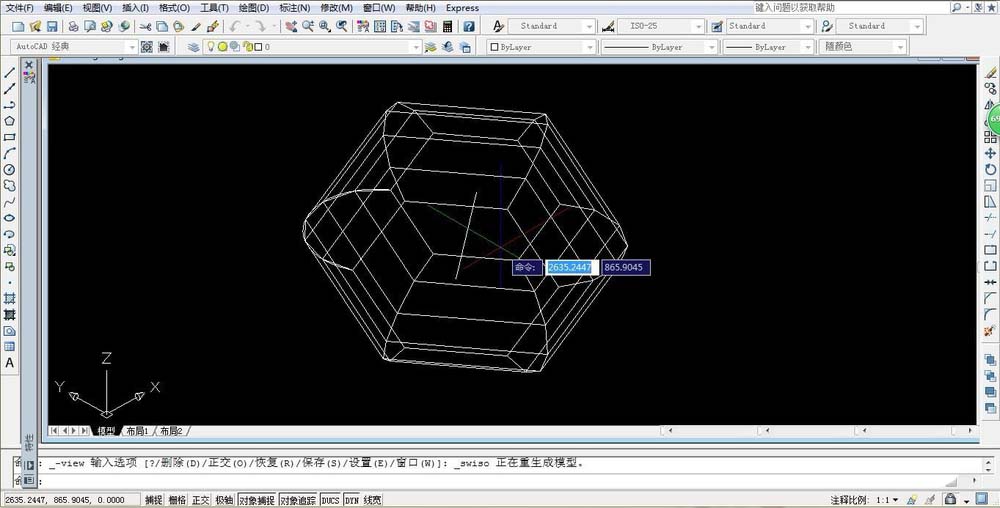

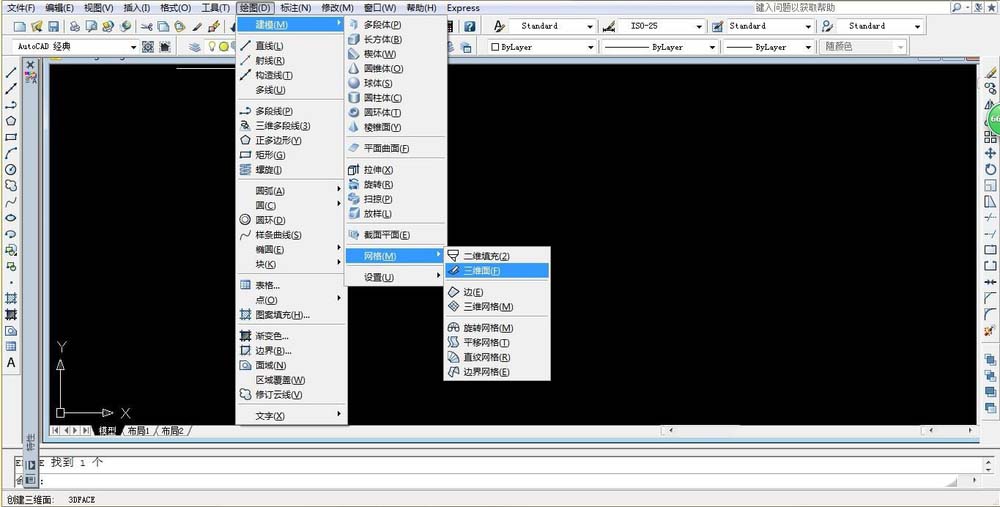

2、繪制三維面與多邊三維面：選擇“繪圖”|“建模”|“網格”|“三維面”命令(3DFACE)，可以繪制三維面。三維面是三維空間的表面，它沒有厚度，也沒有質量屬性。由“三維面”命令創建的每個面的各頂點可以有不同的Z坐標，但構成各個面的頂點最多不能超過4個。如果構成面的4個頂點共面，消隱命令認為該面是不透明的可以消隱。反之，消隱命令對其無效。

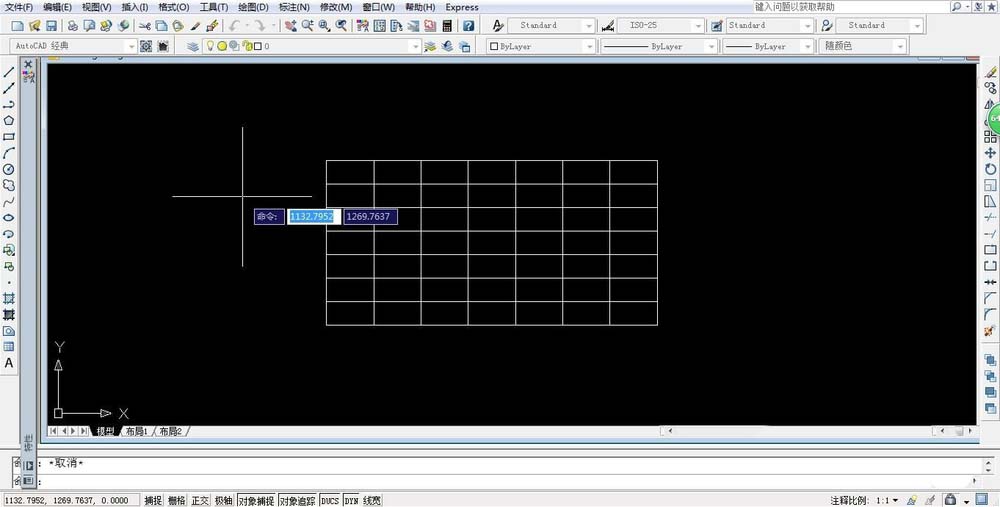

3、繪制三維網格： 選擇“繪圖”|“建模”|“網格”|“三維網格”命令(3DMESH)，可以根據指定的M行N列個頂點和每一頂點的位置生成三維空間多邊形網格。M和N的最小值為2，表明定義多邊形網格至少要4個點，其最大值為256。

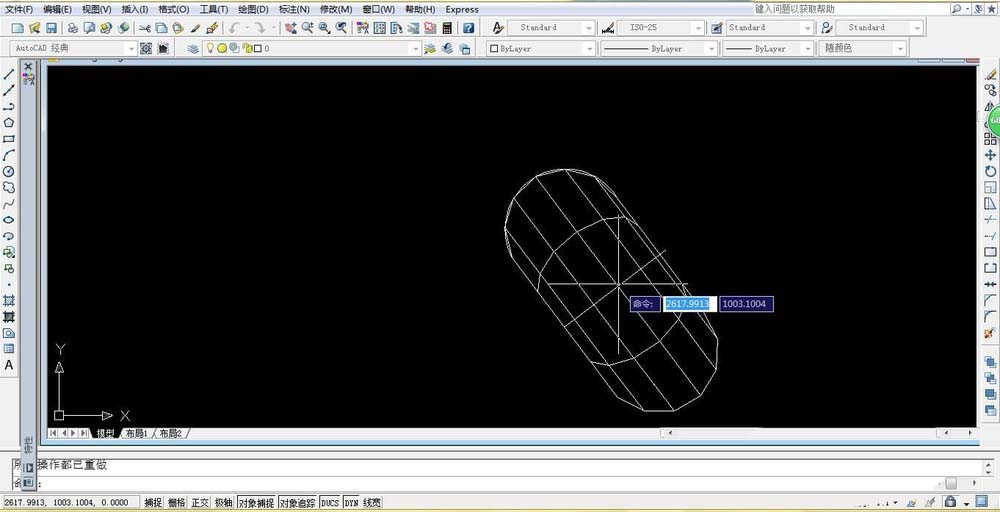

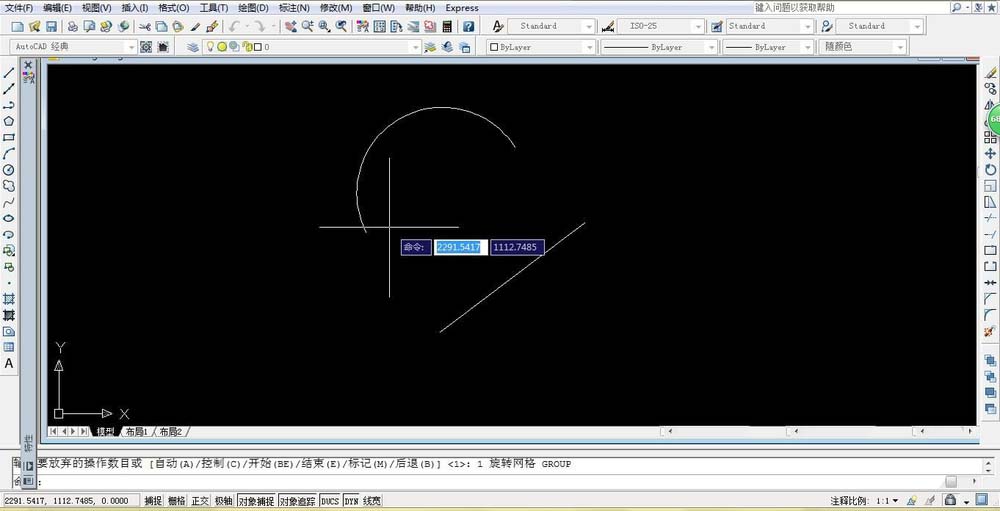

4、繪制旋轉網格：選擇“繪圖”|“建模”|“網格”|“旋轉網格”命令(REVSURF)，可以將曲線繞旋轉軸旋轉一定的角度，形成旋轉曲面。

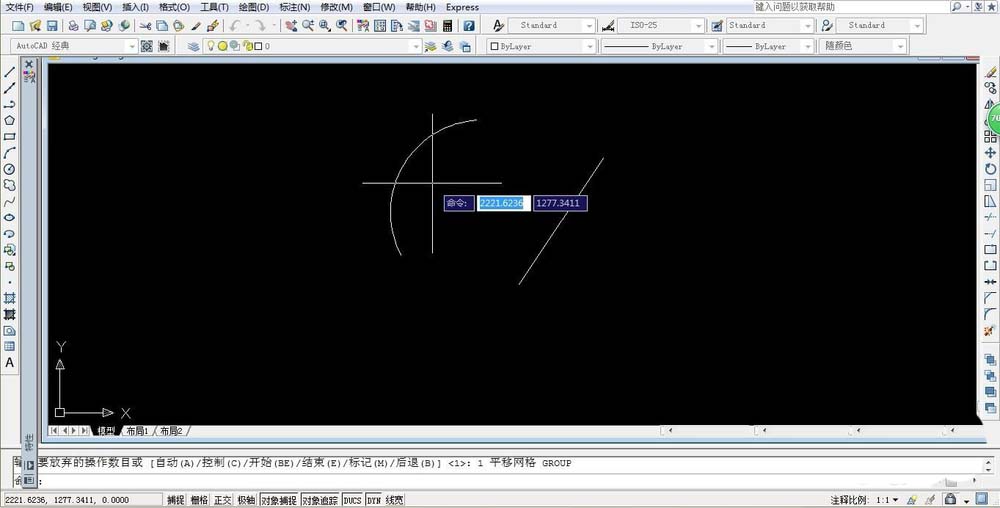

5、繪制平移網格：選擇“繪圖”|“建模”|“網格”|“平移網格”命令(RULESURF)，可以將路徑曲線沿方向矢量方向平移后構成平移曲面。

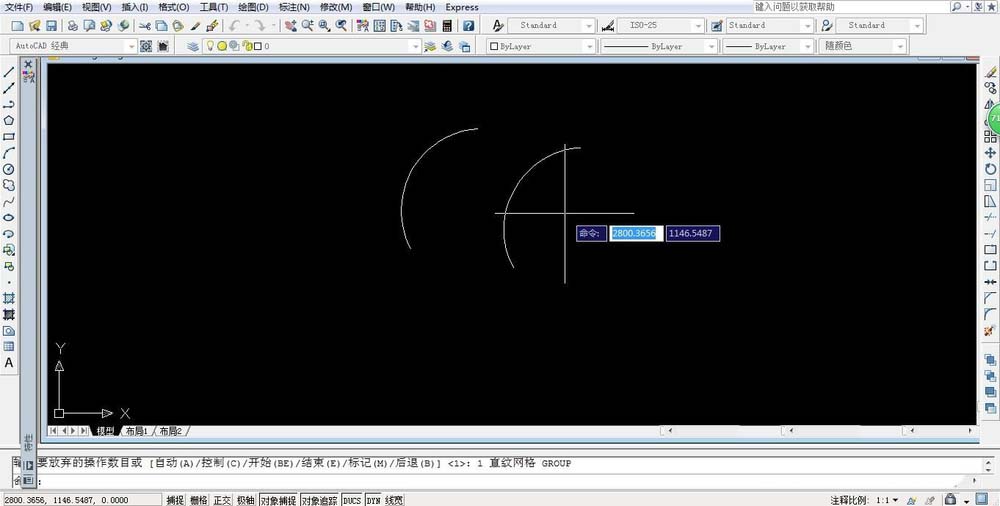

6、 繪制直紋網格：選擇“繪圖”|“建模”|“網格”|“直紋網格”命令(RULESURF)，可以在兩條曲線之間用直線連接從而形成直紋曲面。

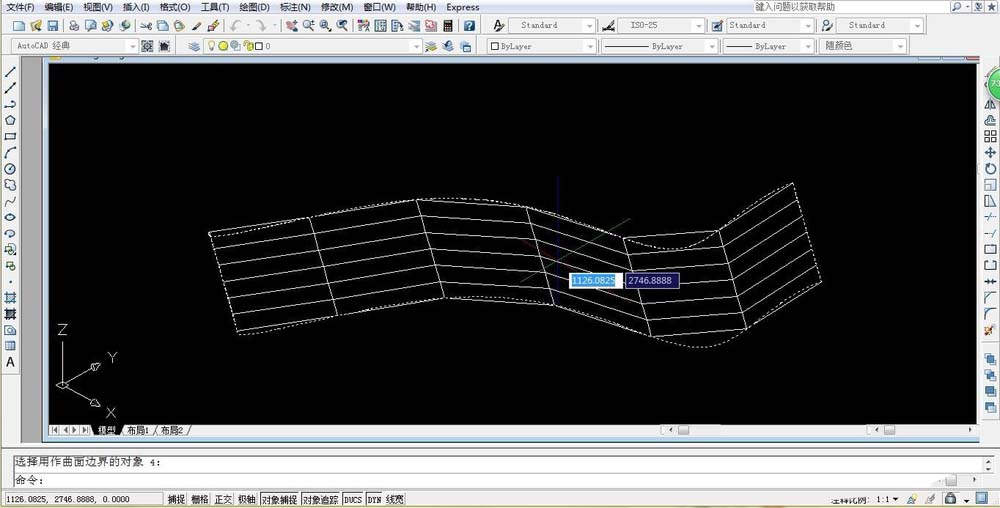

7、繪制邊界網格： 選擇“繪圖”|“建模”|“網格”|“邊界網格”命令(EDGESURF)，可以使用4條首尾連接的邊創建三維多邊形網格。這時可在命令行的“選擇用作曲面邊界的對象 1:”提示信息下選擇第一條曲線，在命令行的“選擇用作曲面邊界的對象 2:”提示信息下選擇第二條曲線，在命令行的“選擇用作曲面邊界的對象 3:”提示信息下選擇第三條曲線，在命令行的“選擇用作曲面邊界的對象4:”提示信息下選擇第四條曲線

以上就是cad創建三維網格的教程，希望大家喜歡，請繼續關注武林網。
