cad中想要創建一個樣本模式。在樣本模式里面需要對單位、字體的大小樣式、點樣式、標注樣式等進行新的創建并保存，創建以后可以快速提升工作效率，下面我們就來看看詳細的教程。

1、單位參數的修改，點擊格式再點擊下面的單位。我們要用到的是整數毫米的單位，如下面圖紙所示。

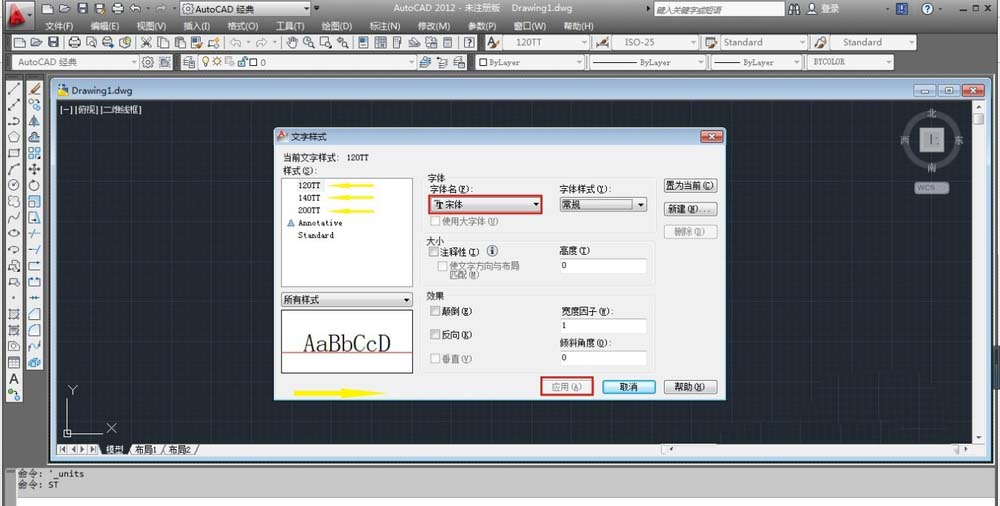

2、字體的樣式和大小的修改，我們在作圖的時候通常用的事宋體，能用到的字體大小一般是200、140、120的，按住快捷鍵st進行修改，如圖所示。

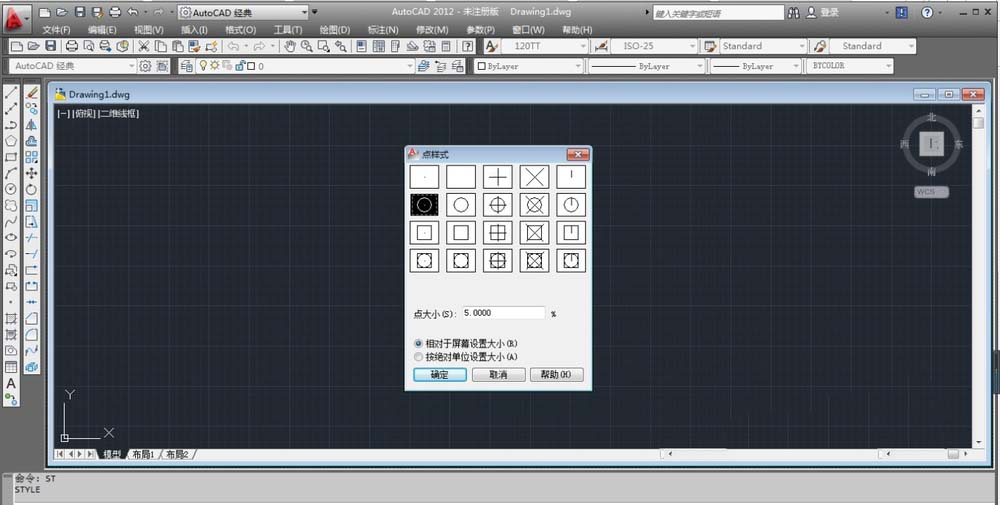

3、再來進行點樣式的修改，點擊格式里面的點樣式，選擇我們看著舒服并容易識別的點，如下圖所示。

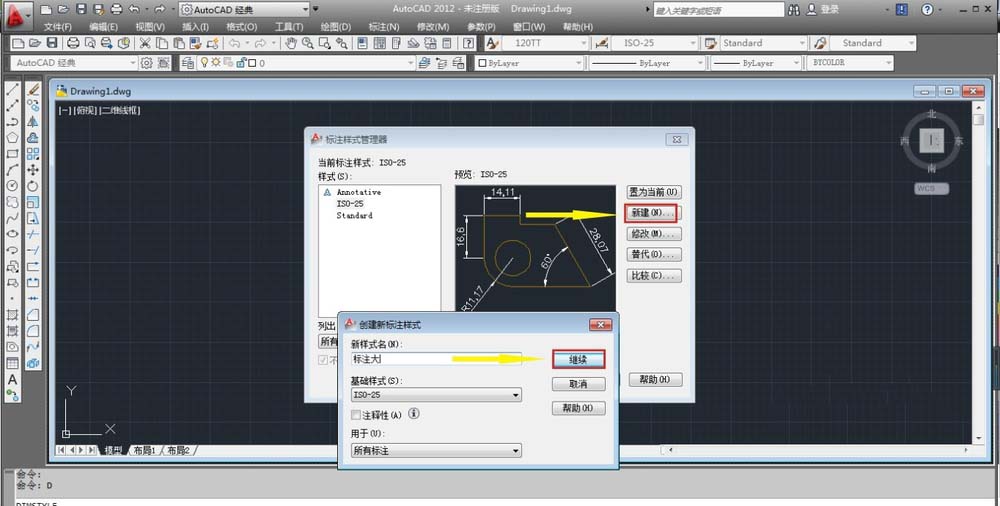

4、標注樣式的設置，點擊標注里面的標注樣式。點擊新建分別設置大、中、小三個標注，點擊繼續，如圖所示。

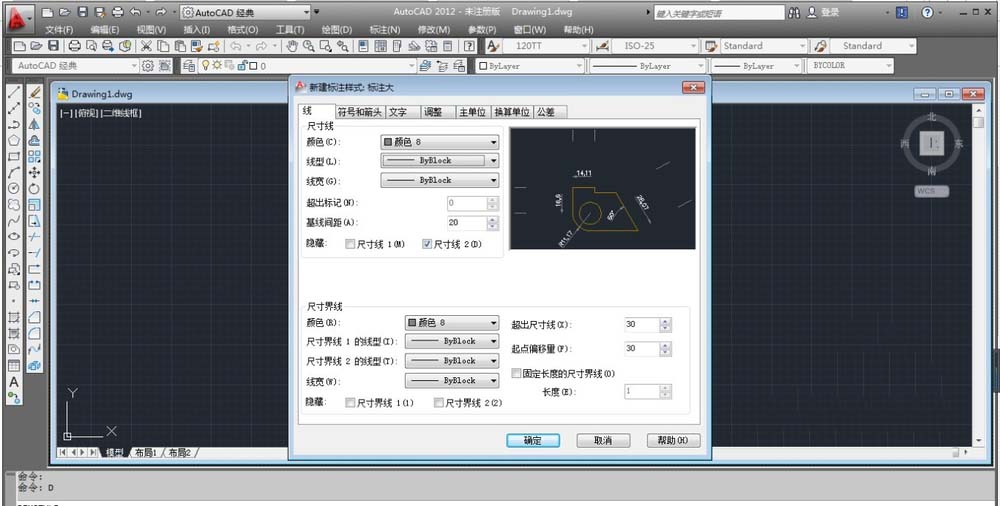

5、點擊繼續之后，再點擊線的尺寸線和延伸線的設置，我們通常用到的數據如下面圖紙所示，設置好之后點擊確定。

6、接著設置符號和箭頭，建議大家設置的方案如下面圖紙所示，設置好之后點擊確定即可。

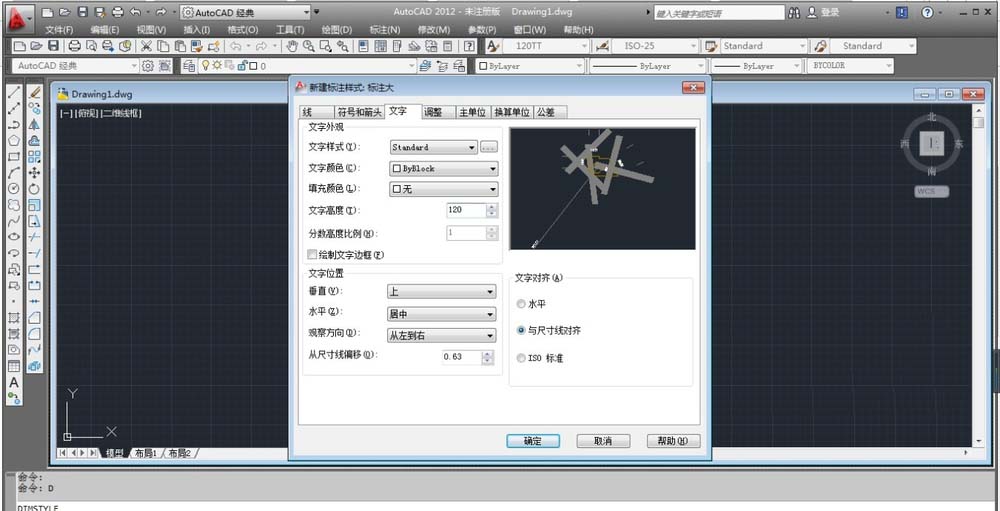

7、文字的大小大標注使用的是120、中標注字的大小100。調整方面選擇尺寸線的上方，不帶引線，如下圖所示。

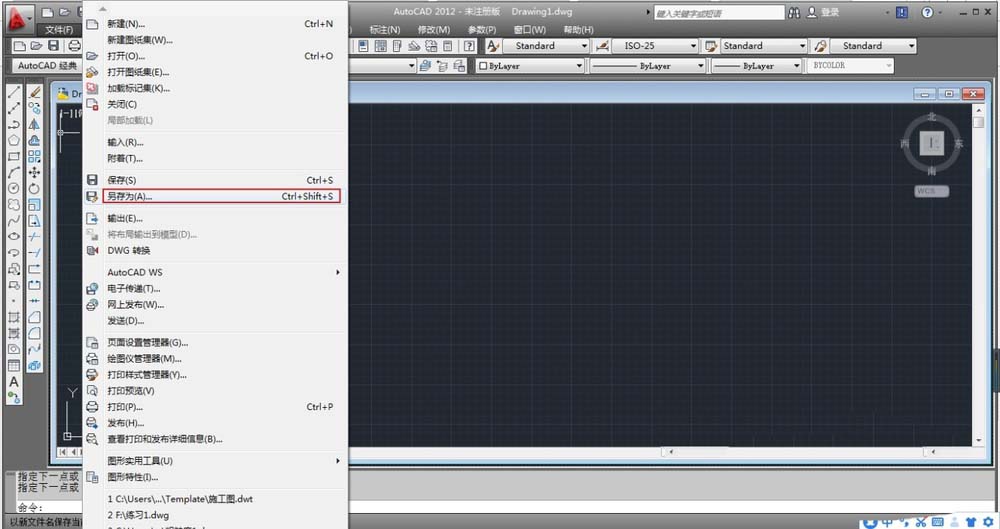

8、樣板文件全部設置好之后，還需要進行另存為圖形樣板的形式，保存名設置為施工樣板，下次打開的時候直接點擊新建再點擊施工樣板即可。

以上就是cad創建樣本模式文件的教程，希望大家喜歡，請繼續關注武林網。
