cad結構想要添加標注并修改尺寸，該怎么修改呢？下面我們就來看看詳細的教程。

1、首先在功能欄中找到“注釋”，注釋的子功能欄中會有“標注”的功能按鈕

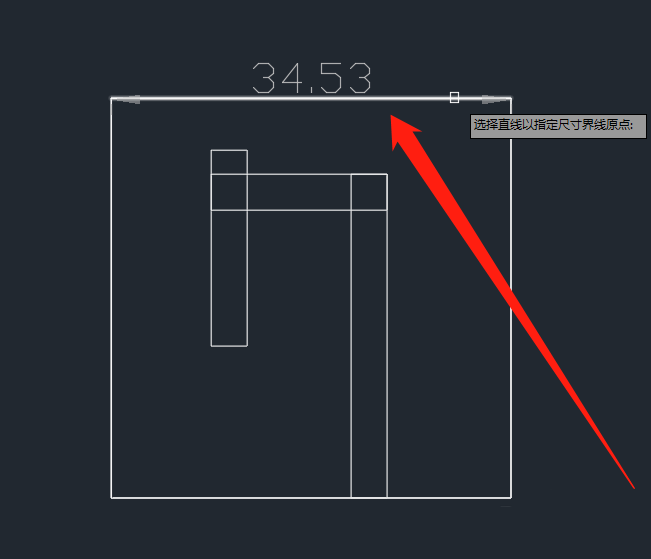

2、點擊標注，然后回到圖形結構中，點擊選中要標記的線段，效果如圖所示

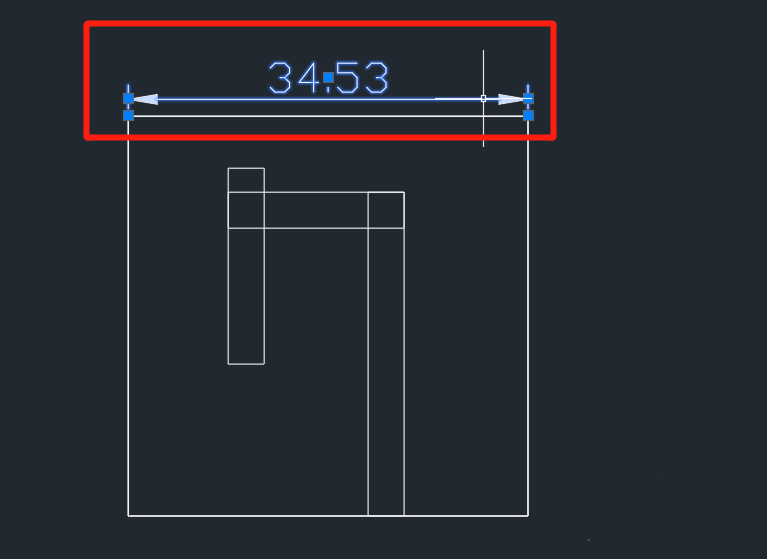

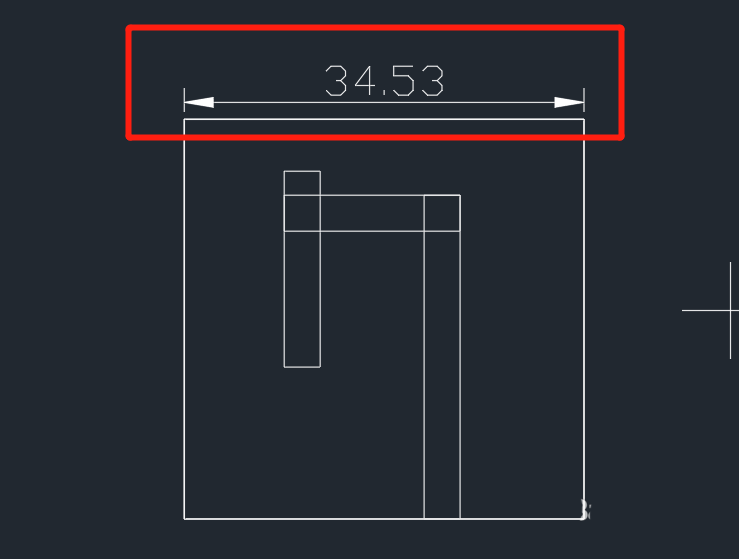

3、選中以后向上方拖一段距離，這樣方便顯示。然后點擊esc按鈕放棄再次選擇對象，鼠標點擊標注的部分，右鍵打開特性編輯欄，將鼠標放在選中部分的中心框的位置，將文字居中顯示

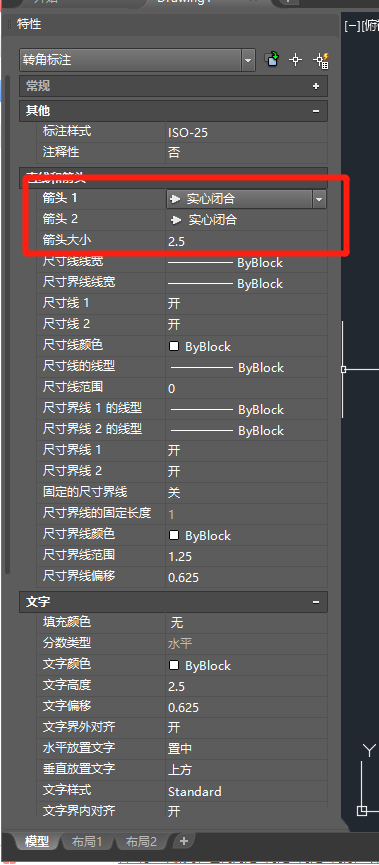

4、在特性修改欄中，找到箭頭的部分，可以選中箭頭，修改箭頭的形狀并進行大小的改變，

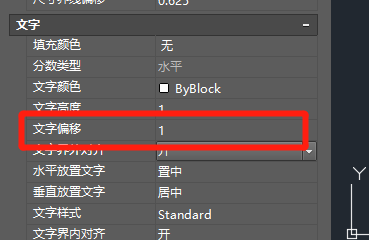

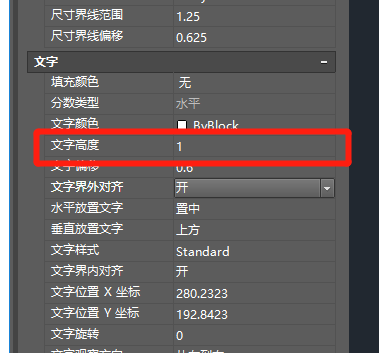

5、然后選擇文字編輯部分，更改文字高度和偏移量，是修改文字的大小和距離標注線的遠近，

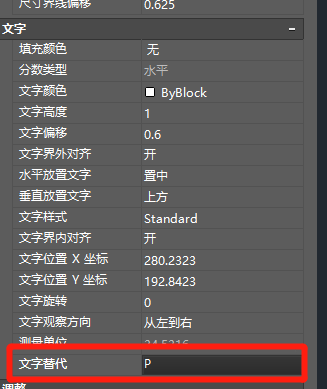

6、并在文字替代框里面填寫對應的字母代替數字顯示，或者使用公式代替，比如說P=1.0mm

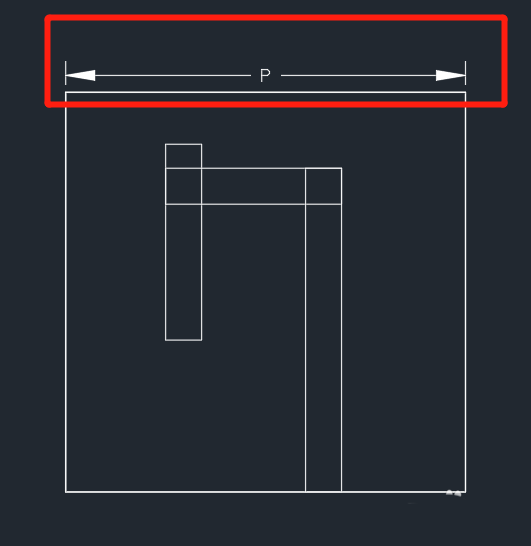

7、最后更改后的效果如圖所示，操作起來還算是簡單的了，不會的伙伴可以看看哈

以上就是cad結構標注的方法，希望大家喜歡，請繼續關注武林網。
