需要繪制電路圖，該怎么繪制呢？下面我們就來看看cad滬指電路圖的教程。

1、首先將CAD打開，然后在繪圖里找到圓形命令，如圖所示：

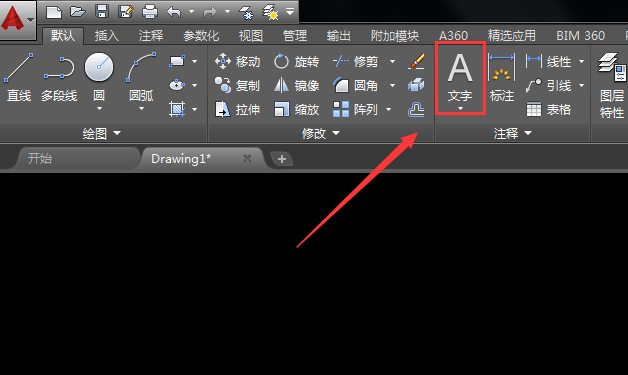

2、選擇圓形命令之后我們在繪圖區里繪制出一個圓形，然后再在菜單里找到文字選項，如圖所示：

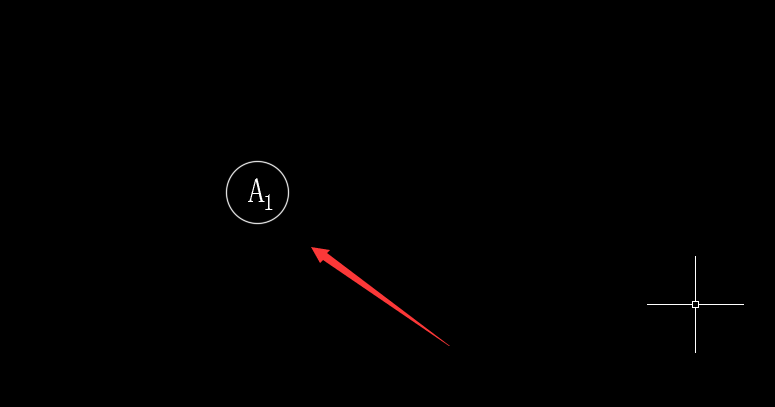

3、選擇文字選項在剛剛繪制的圓形內輸入我們需要的文字，這樣一個電流表原件就畫好了，如圖所示：

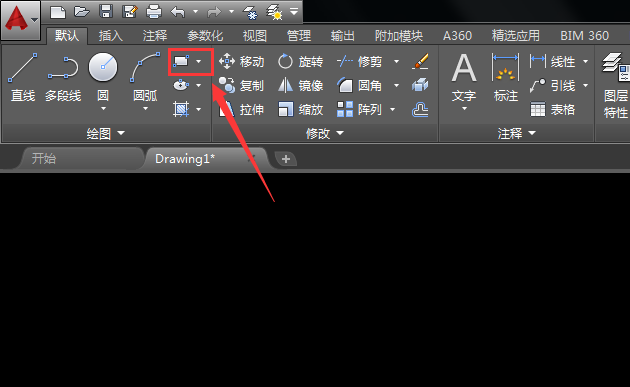

4、再在菜單里找到矩形學習，如圖所示：

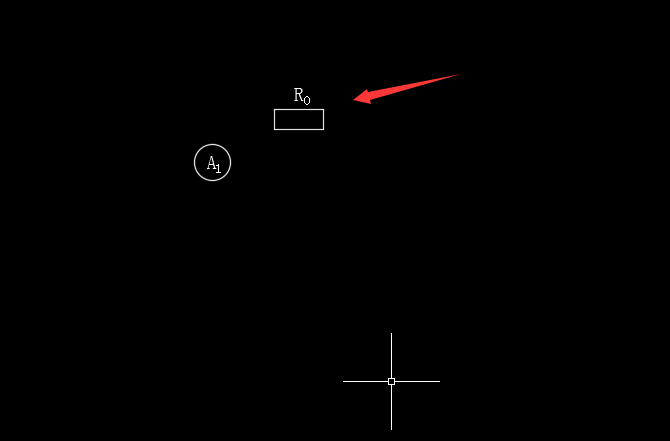

5、選擇矩形選項在繪圖區里畫出一個矩形作為電阻，然后再選擇文字輸入電阻的名稱，如圖所示：

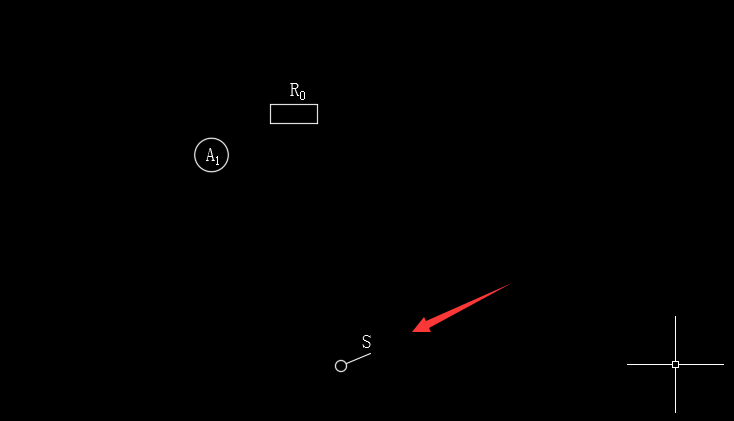

6、分別選擇圓形和直線命令，我們在畫出電路圖中的開關，如圖所示：

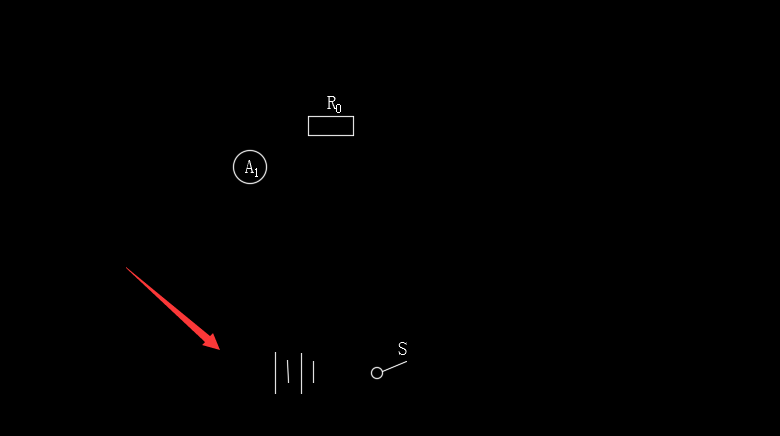

7、再選擇直線命令，然后在畫出電路圖中的的電源符號，如圖所示：

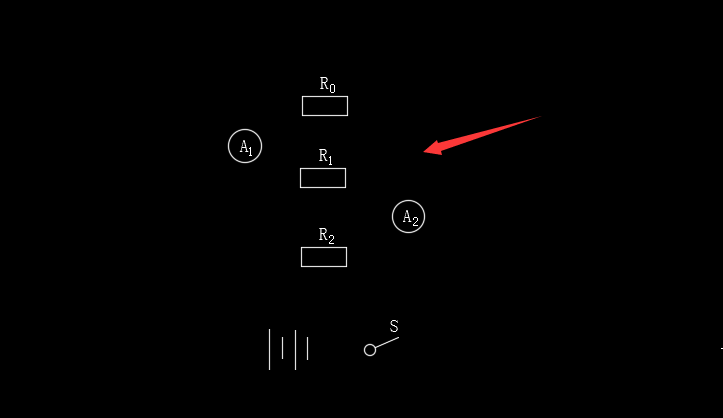

8、我們再按照以上的方法，再在電路圖中畫出其他的電阻及電流表符號，如圖所示：

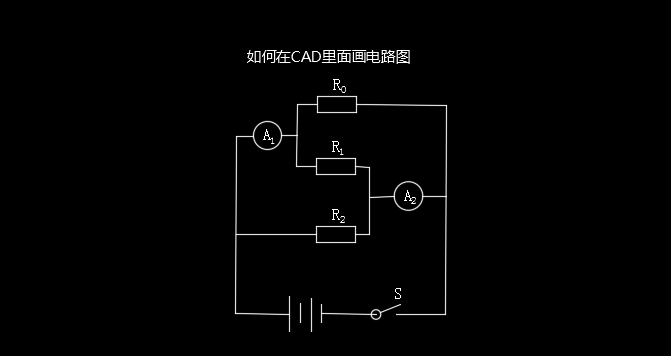

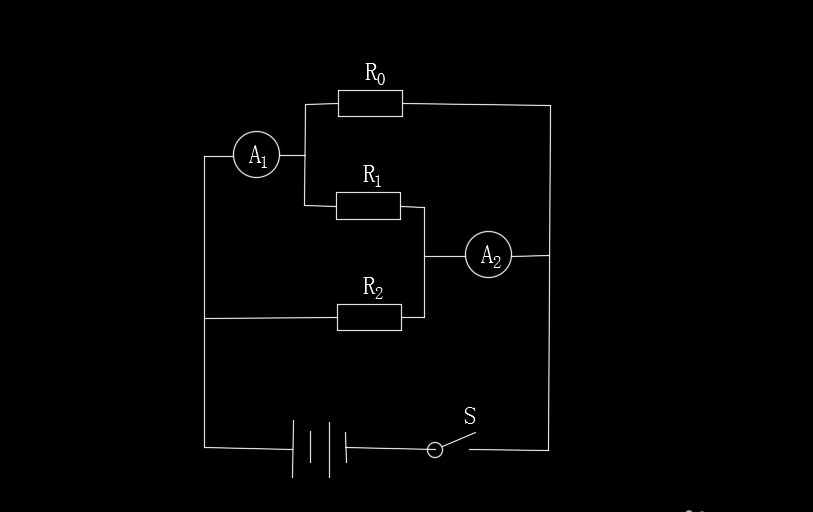

9、最后我們再選擇直線命令，將各個元件及電源連接起來，這樣我們的電路圖就畫好了，如圖所示：

總結：

1、在畫電路圖的時候，一定要明白電路符號。

2、根據不同的電路符號來選擇不同的操作命令。

以上就是cad電路圖的畫法，希望大家喜歡，請繼續關注武林網。
