cad中想要繪制戶型圖，該怎么繪制簡單的戶型圖嗯？下面我們就來看看詳細的教程。

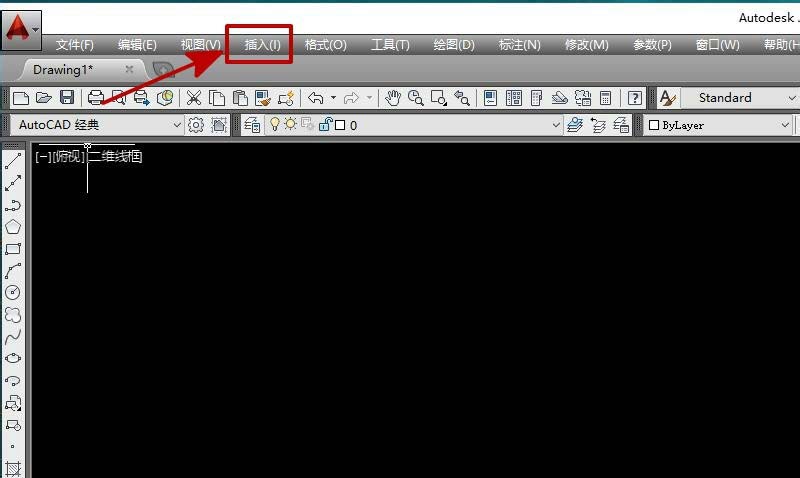

1、首先，我們打開CAD軟件，點擊“插入”，如圖所示。

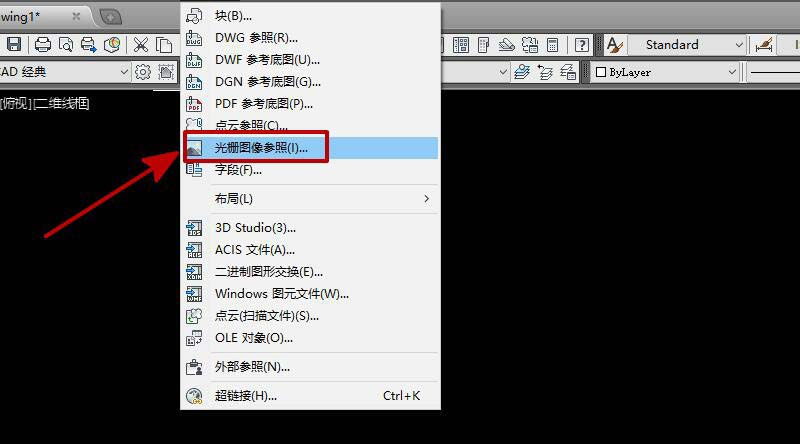

2、選擇“光柵圖像參照”，如圖所示。

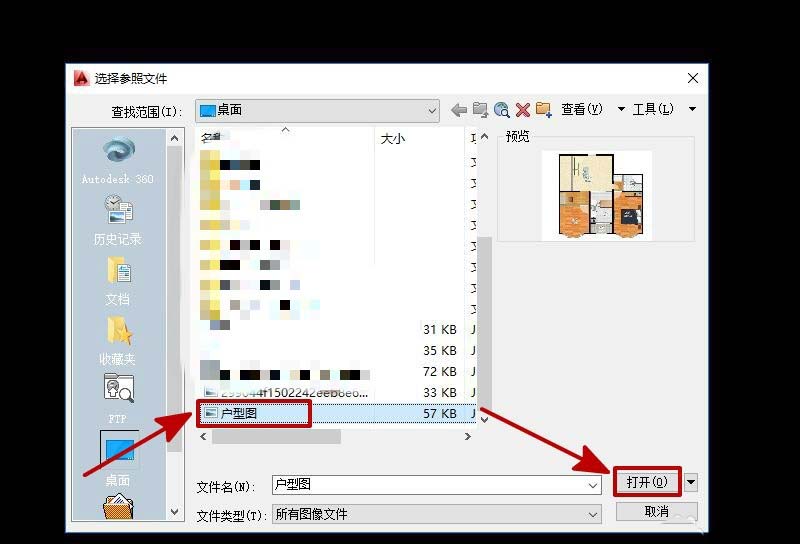

3、通過路徑找到“戶型圖”，然后點擊“打開”，如圖所示。

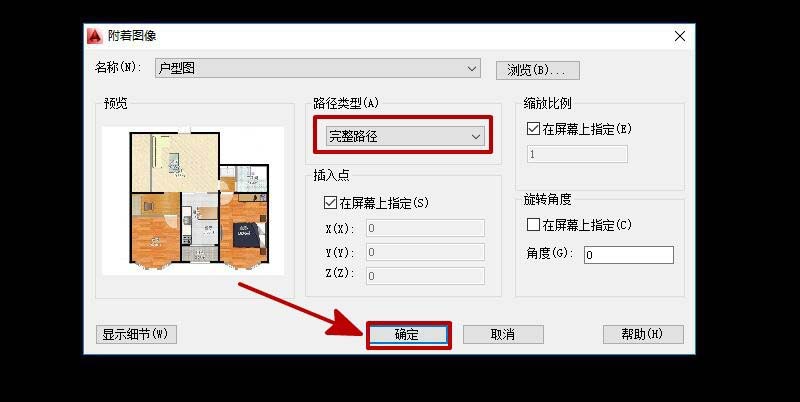

4、在對話框內選擇“完整路徑”，點擊“確定”，如圖所示。

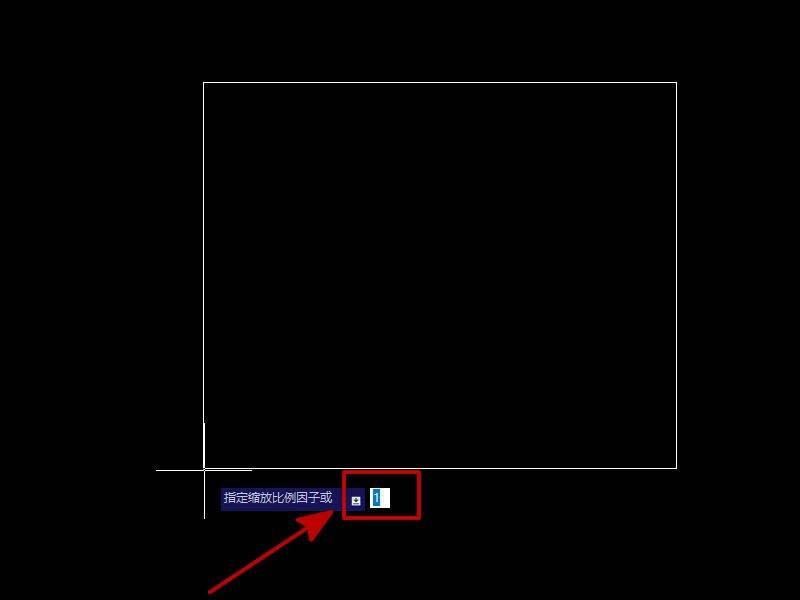

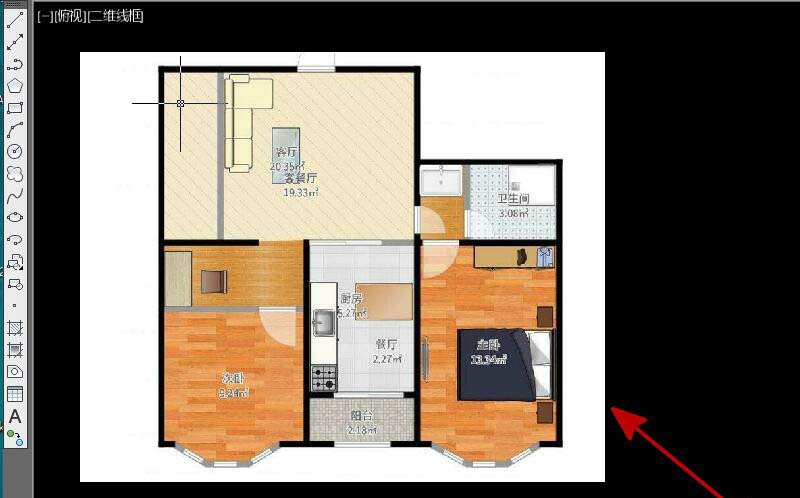

5、點擊鼠標左鍵確定基點，然后輸入比例因子大小，一般0.7-1都可以，按回車鍵，這樣戶型圖就導入CAD里了，如圖所示

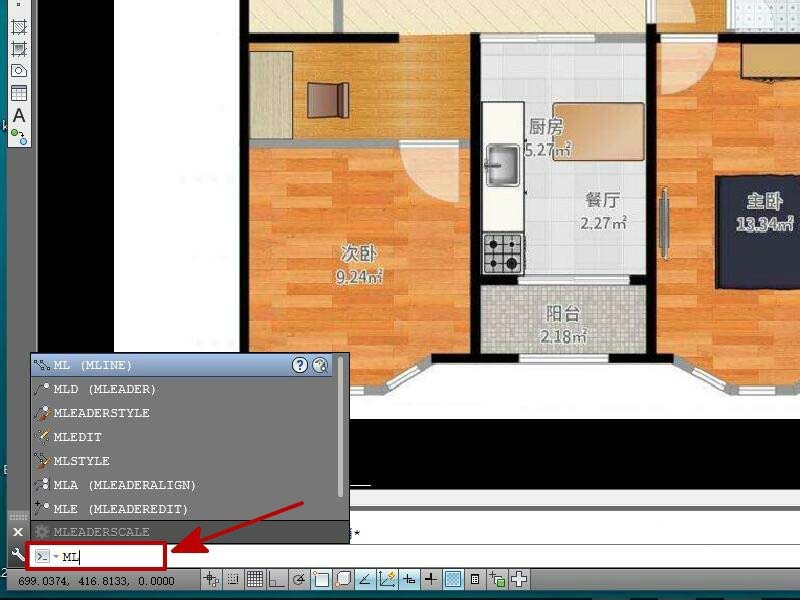

6、在命令欄里輸入“ml”，然后在輸入“s", 設置線寬比例為2，沿著墻的中線畫出戶型圖外邊框，如圖所示。

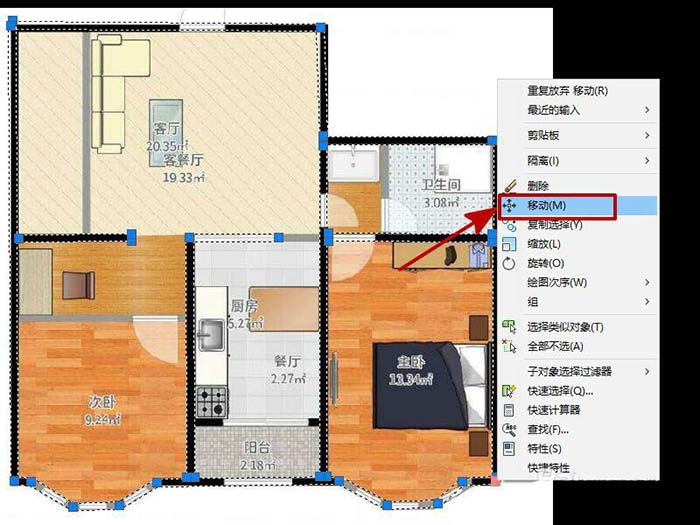

7、畫完后，選中線條，點擊右鍵，然后選擇“移動”，如圖所示。

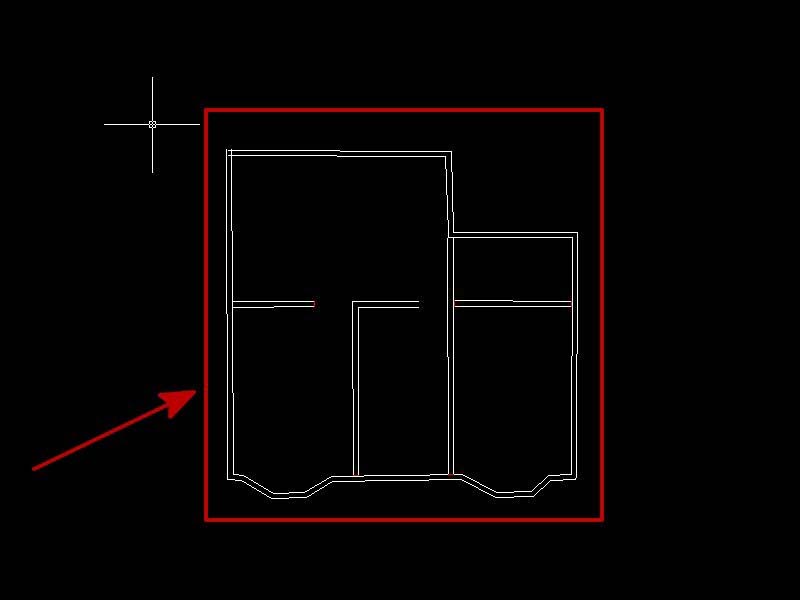

8、將線條移動到圖形旁邊，這樣戶型圖的輪廓就畫出來了，如圖所示。

總結：

1、打開CAD軟件，點擊“插入”，選擇“光柵圖像參照”，找到“戶型圖”，然后點擊“打開”。

2、在對話框內選擇“完整路徑”，點擊“確定”。

3、確定基點，然后輸入比例因子大小，一般0.7-1都可以，按回車鍵。

4、在命令欄里輸入“ml”，然后在輸入“s", 設置線寬比例為2，沿著墻的中線畫出戶型圖外邊框。

5、畫完后，選中線條，點擊右鍵，然后選擇“移動”，將線條移動到圖形旁邊。

以上就是cad繪制普通的建筑戶型圖的教程，希望大家喜歡，請繼續關注武林網。
