前言
最近對Android中View的繪制機制有了一些新的認識，所以想記錄下來并分享給大家。View的工作流程主要是指measure、layout、draw這三大流程，即測量、布局和繪制，其中measure確定View的測量寬高，layout根據測量的寬高確定View在其父View中的四個頂點的位置，而draw則將View繪制到屏幕上，這樣通過ViewGroup的遞歸遍歷，一個View樹就展現在屏幕上了。
說的簡單，下面帶大家一步一步從源碼中分析：
Android的View是樹形結構的：
基本概念
在介紹View的三大流程之前，我們必須先介紹一些基本的概念，才能更好地理解這整個過程。
Window的概念
Window表示的是一個窗口的概念，它是站在WindowManagerService角度上的一個抽象的概念，Android中所有的視圖都是通過Window來呈現的，不管是Activity、Dialog還是Toast，只要有View的地方就一定有Window。
這里需要注意的是，這個抽象的Window概念和PhoneWindow這個類并不是同一個東西，PhoneWindow表示的是手機屏幕的抽象，它充當Activity和DecorView之間的媒介，就算沒有PhoneWindow也是可以展示View的。
拋開一切，僅站在WindowManagerService的角度上，Android的界面就是由一個個Window層疊展現的，而Window又是一個抽象的概念，它并不是實際存在的，它是以View的形式存在，這個View就是DecorView。
關于Window這方面的內容，我們這里先了解一個大概
DecorView的概念

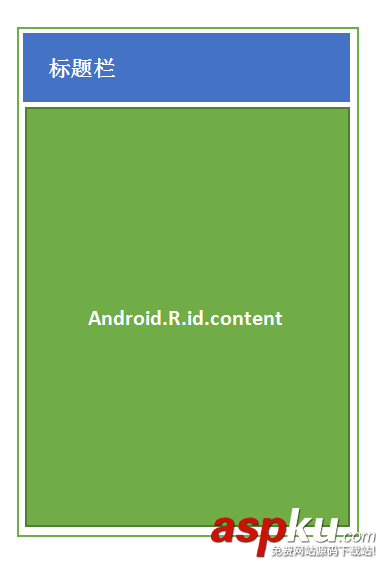

DecorView是整個Window界面的最頂層View，View的測量、布局、繪制、事件分發都是由DecorView往下遍歷這個View樹。DecorView作為頂級View，一般情況下它內部會包含一個豎直方向的LinearLayout，在這個LinearLayout里面有上下兩個部分(具體情況和Android的版本及主題有關)，上面是【標題欄】，下面是【內容欄】。在Activity中我們通過setContentView所設置的布局文件其實就是被加載到【內容欄】中的，而內容欄的id是content，因此指定布局的方法叫setContent().
ViewRoot的概念
ViewRoot對應于ViewRootImpl類，它是連接WindowManager和DecorView的紐帶，View的三大流程均是通過ViewRoot來完成的。在ActivityThread中，當Activity對象被創建完之后，會講DecorView添加到Window中，同時會創建對應的ViewRootImpl，并將ViewRootImpl和DecorView建立關聯，并保存到WindowManagerGlobal對象中。
WindowManagerGlobal.javaroot = new ViewRootImpl(view.getContext(), display); root.setView(view, wparams, panelParentView);

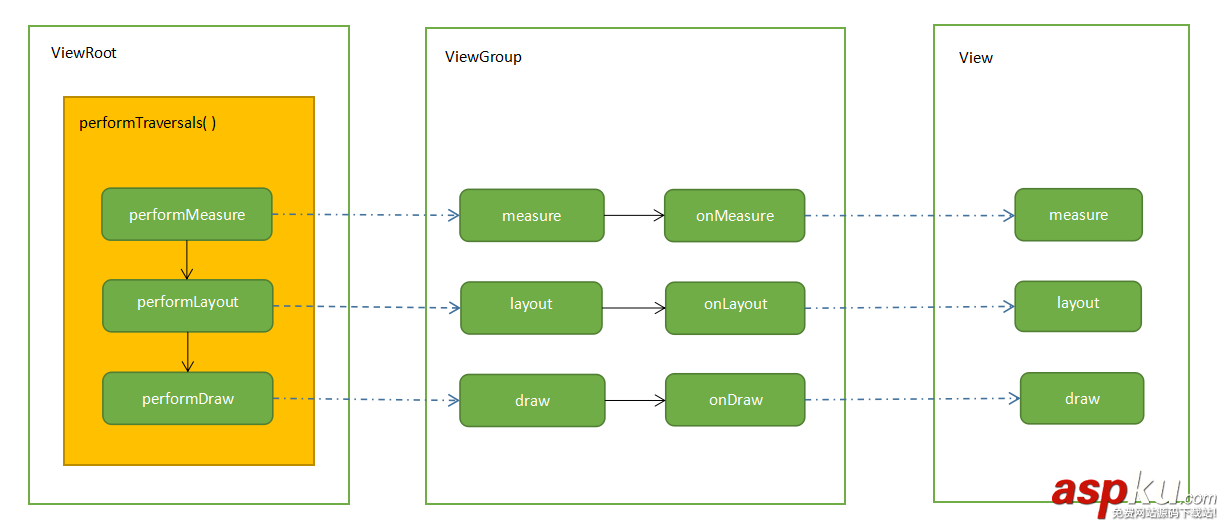

View的繪制流程是從ViewRoot的performTraversals方法開始的，它經過measure、layout和draw三個過程才能最終將一個View繪制出來，大致流程如下圖：
Measure測量
為了更好地理解View的測量過程，我們還需要理解MeasureSpec，它是View的一個內部類，它表示對View的測量規格。MeasureSpec代表一個32位int值，高2位代表SpecMode(測量模式)，低30位代表SpecSize(測量大小)，我們可以看看它的具體實現：
MeasureSpec.javapublic static class MeasureSpec { private static final int MODE_SHIFT = 30; private static final int MODE_MASK = 0x3 << MODE_SHIFT; /** * UNSPECIFIED 模式： * 父View不對子View有任何限制，子View需要多大就多大 */ public static final int UNSPECIFIED = 0 << MODE_SHIFT; /** * EXACTYLY 模式： * 父View已經測量出子Viwe所需要的精確大小，這時候View的最終大小 * 就是SpecSize所指定的值。對應于match_parent和精確數值這兩種模式 */ public static final int EXACTLY = 1 << MODE_SHIFT; /** * AT_MOST 模式： * 子View的最終大小是父View指定的SpecSize值，并且子View的大小不能大于這個值， * 即對應wrap_content這種模式 */ public static final int AT_MOST = 2 << MODE_SHIFT; //將size和mode打包成一個32位的int型數值 //高2位表示SpecMode，測量模式，低30位表示SpecSize，某種測量模式下的規格大小 public static int makeMeasureSpec(int size, int mode) { if (sUseBrokenMakeMeasureSpec) { return size + mode; } else { return (size & ~MODE_MASK) | (mode & MODE_MASK); } } //將32位的MeasureSpec解包，返回SpecMode,測量模式 public static int getMode(int measureSpec) { return (measureSpec & MODE_MASK); } //將32位的MeasureSpec解包，返回SpecSize，某種測量模式下的規格大小 public static int getSize(int measureSpec) { return (measureSpec & ~MODE_MASK); } //... }MeasureSpec通過將SpecMode和SpecSize打包成一個int值來避免過多的對象內存分配，并提供了打包和解包的方法。
SpecMode有三種類型,每一類都表示特殊的含義：
UNSPECIFIED
父容器不對View有任何限制，要多大就給多大，這種情況一般用于系統內部，表示一種測量的狀態；
EXACTLY
父容器已經檢測出View所需的精確大小，這個時候View的最終打消就是SpecSize所指定的值。它對應于LayoutParams中的match_parent和具體數值這兩種模式。
AT_MOST
父容器指定了一個可用大小即SpecSize，View的大小不能大于這個值，具體是什么值要看不同View的具體實現。它對應于LayoutParams中wrap_content。

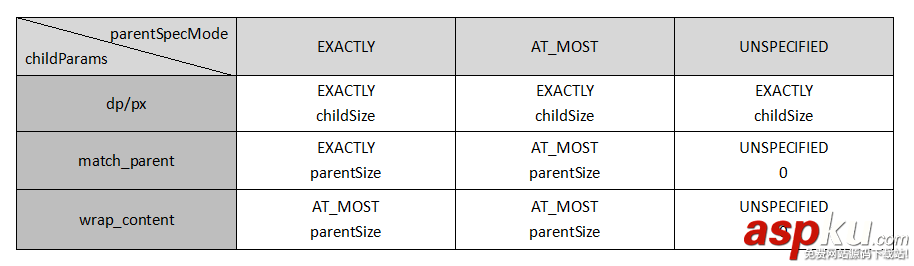

View的MeasureSpec是由父容器的MeasureSpec和自己的LayoutParams決定的，但是對于DecorView來說有點不同，因為它沒有父類。在ViewRootImpl中的measureHierarchy方法中有如下一段代碼展示了DecorView的MeasureSpec的創建過程，其中desiredWindowWidth和desireWindowHeight是屏幕的尺寸大小：
ViewGroup的measure
childWidthMeasureSpec = getRootMeasureSpec(desiredWindowWidth, lp.width); childHeightMeasureSpec = getRootMeasureSpec(desiredWindowHeight, lp.height); performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);
再看看getRootMeasureSpec方法：
private static int getRootMeasureSpec(int windowSize, int rootDimension) { int measureSpec; switch (rootDimension) { case ViewGroup.LayoutParams.MATCH_PARENT: // Window can't resize. Force root view to be windowSize. measureSpec = MeasureSpec.makeMeasureSpec(windowSize, MeasureSpec.EXACTLY); break; case ViewGroup.LayoutParams.WRAP_CONTENT: // Window can resize. Set max size for root view. measureSpec = MeasureSpec.makeMeasureSpec(windowSize, MeasureSpec.AT_MOST); break; default: // Window wants to be an exact size. Force root view to be that size. measureSpec = MeasureSpec.makeMeasureSpec(rootDimension, MeasureSpec.EXACTLY); break; } return measureSpec; }通過以上代碼，DecorView的MeasureSpec的產生過程就很明確了，因為DecorView是FrameLyaout的子類，屬于ViewGroup，對于ViewGroup來說，除了完成自己的measure過程外，還會遍歷去調用所有子元素的measure方法，各個子元素再遞歸去執行這個過程。和View不同的是，ViewGroup是一個抽象類，他沒有重寫View的onMeasure方法，這里很好理解，因為每個具體的ViewGroup實現類的功能是不同的，如何測量應該讓它自己決定，比如LinearLayout和RelativeLayout。
因此在具體的ViewGroup中需要遍歷去測量子View，這里我們看看ViewGroup中提供的測量子View的measureChildWithMargins方法：
protected void measureChildWithMargins(View child, int parentWidthMeasureSpec, int widthUsed, int parentHeightMeasureSpec, int heightUsed) { final MarginLayoutParams lp = (MarginLayoutParams) child.getLayoutParams(); final int childWidthMeasureSpec = getChildMeasureSpec(parentWidthMeasureSpec, mPaddingLeft + mPaddingRight + lp.leftMargin + lp.rightMargin + widthUsed, lp.width); final int childHeightMeasureSpec = getChildMeasureSpec(parentHeightMeasureSpec, mPaddingTop + mPaddingBottom + lp.topMargin + lp.bottomMargin + heightUsed, lp.height); child.measure(childWidthMeasureSpec, childHeightMeasureSpec); }上述方法會對子元素進行measure，在調用子元素的measure方法之前會先通過getChildMeasureSpec方法來得到子元素的MeasureSpec。從代碼上看，子元素的MeasureSpec的創建與父容器的MeasureSpec和本身的LayoutParams有關，此外和View的margin和父類的padding有關，現在看看getChildMeasureSpec的具體實現：
ViewGroup.javapublic static int getChildMeasureSpec(int spec, int padding, int childDimension) { int specMode = MeasureSpec.getMode(spec); int specSize = MeasureSpec.getSize(spec); int size = Math.max(0, specSize - padding); int resultSize = 0; int resultMode = 0; switch (specMode) { // Parent has imposed an exact size on us case MeasureSpec.EXACTLY: if (childDimension >= 0) { resultSize = childDimension; resultMode = MeasureSpec.EXACTLY; } else if (childDimension == LayoutParams.MATCH_PARENT) { // Child wants to be our size. So be it. resultSize = size; resultMode = MeasureSpec.EXACTLY; } else if (childDimension == LayoutParams.WRAP_CONTENT) { // Child wants to determine its own size. It can't be // bigger than us. resultSize = size; resultMode = MeasureSpec.AT_MOST; } break; // Parent has imposed a maximum size on us case MeasureSpec.AT_MOST: if (childDimension >= 0) { // Child wants a specific size... so be it resultSize = childDimension; resultMode = MeasureSpec.EXACTLY; } else if (childDimension == LayoutParams.MATCH_PARENT) { // Child wants to be our size, but our size is not fixed. // Constrain child to not be bigger than us. resultSize = size; resultMode = MeasureSpec.AT_MOST; } else if (childDimension == LayoutParams.WRAP_CONTENT) { // Child wants to determine its own size. It can't be // bigger than us. resultSize = size; resultMode = MeasureSpec.AT_MOST; } break; // Parent asked to see how big we want to be case MeasureSpec.UNSPECIFIED: if (childDimension >= 0) { // Child wants a specific size... let him have it resultSize = childDimension; resultMode = MeasureSpec.EXACTLY; } else if (childDimension == LayoutParams.MATCH_PARENT) { // Child wants to be our size... find out how big it should // be resultSize = View.sUseZeroUnspecifiedMeasureSpec ? 0 : size; resultMode = MeasureSpec.UNSPECIFIED; } else if (childDimension == LayoutParams.WRAP_CONTENT) { // Child wants to determine its own size.... find out how // big it should be resultSize = View.sUseZeroUnspecifiedMeasureSpec ? 0 : size; resultMode = MeasureSpec.UNSPECIFIED; } break; } //noinspection ResourceType return MeasureSpec.makeMeasureSpec(resultSize, resultMode);}上述代碼根據父類的MeasureSpec和自身的LayoutParams創建子元素的MeasureSpec，具體過程同學們自行分析，最終的創建規則如下表：
ViewGroup在遍歷完子View后，需要根據子元素的測量結果來決定自己最終的測量大小，并調用setMeasuredDimension方法保存測量寬高值。
setMeasuredDimension(resolveSizeAndState(maxWidth, widthMeasureSpec, childState),heightSizeAndState);
這里調用了resolveSizeAndState來確定最終的大小，主要是保證測量的大小不能超過父容器的最大剩余空間maxWidth，這里我們看看它里面的實現：
public static int resolveSizeAndState(int size, int measureSpec, int childMeasuredState) { final int specMode = MeasureSpec.getMode(measureSpec); final int specSize = MeasureSpec.getSize(measureSpec); final int result; switch (specMode) { case MeasureSpec.AT_MOST: if (specSize < size) { result = specSize | MEASURED_STATE_TOO_SMALL; } else { result = size; } break; case MeasureSpec.EXACTLY: result = specSize; break; case MeasureSpec.UNSPECIFIED: default: result = size; } return result | (childMeasuredState & MEASURED_STATE_MASK); }關于具體ViewGroup的onMeasure過程這里不做分析，由于每種布局的測量方式不一樣，不可能逐個分析，但在它們的onMeasure里面的步驟是有一定規律的：
1.根據各自的測量規則遍歷Children元素，調用getChildMeasureSpec方法得到Child的measureSpec;
2.調用Child的measure方法;
3.調用setMeasuredDimension確定最終的大小。
View的measure
View的measure過程由其measure方法來完成，measure方法是一個final類型的方法，這意味著子類不能重寫此方法，在View的measure方法里面會去調用onMeasure方法，我們這里只要看onMeasure的實現即可，如下：
View.java protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) { setMeasuredDimension(getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec), getDefaultSize(getSuggestedMinimumHeight(), heightMeasureSpec)); }代碼很簡單，我們繼續看看getDefaultSize方法的實現：
View.java public static int getDefaultSize(int size, int measureSpec) { int result = size; int specMode = MeasureSpec.getMode(measureSpec); int specSize = MeasureSpec.getSize(measureSpec); switch (specMode) { case MeasureSpec.UNSPECIFIED: result = size; break; case MeasureSpec.AT_MOST: case MeasureSpec.EXACTLY: result = specSize; break; } return result; }從上述代碼可以得出，View的寬/高由specSize決定，直接繼承View的自定義控件需要重寫onMeasure方法并設置wrap_content時的自身大小，否則在布局中使用wrap_content就相當于使用match_parent。
上述就是View的measure大致過程，在measure完成之后，通過getMeasuredWidth/Height方法就可以獲得測量后的寬高，這個寬高一般情況下就等于View的最終寬高了，因為View的layout布局的時候就是根據measureWidth/Height來設置寬高的，除非在layout中修改了measure值。
Layout布局
Layout的作用是ViewGroup用來確定子元素的位置，當ViewGroup的位置被確定后，它在onLayout中會遍歷所有的子元素并調用其layout方法。簡單的來說就是，layout方法確定View本身的位置，而onLayout方法則會確定所有子元素的位置。
先看看View的layout方法：
public void layout(int l, int t, int r, int b) { if ((mPrivateFlags3 & PFLAG3_MEASURE_NEEDED_BEFORE_LAYOUT) != 0) { onMeasure(mOldWidthMeasureSpec, mOldHeightMeasureSpec); mPrivateFlags3 &= ~PFLAG3_MEASURE_NEEDED_BEFORE_LAYOUT; } int oldL = mLeft; int oldT = mTop; int oldB = mBottom; int oldR = mRight; boolean changed = isLayoutModeOptical(mParent) ? setOpticalFrame(l, t, r, b) : setFrame(l, t, r, b); if (changed || (mPrivateFlags & PFLAG_LAYOUT_REQUIRED) == PFLAG_LAYOUT_REQUIRED) { onLayout(changed, l, t, r, b); if (shouldDrawRoundScrollbar()) { if(mRoundScrollbarRenderer == null) { mRoundScrollbarRenderer = new RoundScrollbarRenderer(this); } } else { mRoundScrollbarRenderer = null; } mPrivateFlags &= ~PFLAG_LAYOUT_REQUIRED; ListenerInfo li = mListenerInfo; if (li != null && li.mOnLayoutChangeListeners != null) { ArrayList<OnLayoutChangeListener> listenersCopy = (ArrayList<OnLayoutChangeListener>)li.mOnLayoutChangeListeners.clone(); int numListeners = listenersCopy.size(); for (int i = 0; i < numListeners; ++i) { listenersCopy.get(i).onLayoutChange(this, l, t, r, b, oldL, oldT, oldR, oldB); } } } mPrivateFlags &= ~PFLAG_FORCE_LAYOUT; mPrivateFlags3 |= PFLAG3_IS_LAID_OUT; }主要看到這里：
boolean changed = isLayoutModeOptical(mParent) ?setOpticalFrame(l, t, r, b) : setFrame(l, t, r, b);
isLayoutModeOptical方法判斷是否顯示邊界布局(這個東西不知道是啥，暫時不理會)，setOpticalFrame方法內部最終也是調用setFrame方法，這里我們看setFrame方法就可以了：
protected boolean setFrame(int left, int top, int right, int bottom) { boolean changed = false; if (DBG) { Log.d("View", this + " View.setFrame(" + left + "," + top + "," + right + "," + bottom + ")"); } //1、如果有一個值發生了改變，那么就需要重新調用onLayout方法了，后面會分析到 if (mLeft != left || mRight != right || mTop != top || mBottom != bottom) { changed = true; // Remember our drawn bit int drawn = mPrivateFlags & PFLAG_DRAWN; //2、保存舊的寬和高 int oldWidth = mRight - mLeft; int oldHeight = mBottom - mTop; //計算新的寬和高 int newWidth = right - left; int newHeight = bottom - top; //3、判斷寬高是否有分生變化 boolean sizeChanged = (newWidth != oldWidth) || (newHeight != oldHeight); //Invalidate our old position //4、如果大小變化了，在已繪制了的情況下就請求重新繪制 invalidate(sizeChanged); //5、存儲新的值 mLeft = left; mTop = top; mRight = right; mBottom = bottom; mRenderNode.setLeftTopRightBottom(mLeft, mTop, mRight, mBottom); mPrivateFlags |= PFLAG_HAS_BOUNDS; if (sizeChanged) { //6、大小變化時進行處理 sizeChange(newWidth, newHeight, oldWidth, oldHeight); } if ((mViewFlags & VISIBILITY_MASK) == VISIBLE || mGhostView != null) { //7、如果此時View是可見狀態下，立即執行繪制操作 invalidate(sizeChanged); } mPrivateFlags |= drawn; mBackgroundSizeChanged = true; if (mForegroundInfo != null) { mForegroundInfo.mBoundsChanged = true; } notifySubtreeAccessibilityStateChangedIfNeeded(); } return changed; }可以看到changed的值只與四個點是否發生了變化有關。同時，我們還發現，在setframe方法后，就可以獲得某個view的top、left、right、bottom的值了。
回到layout方法中，繼續執行會調用onLayout方法，我們看看其代碼：
protected void onLayout(boolean changed, int left, int top, int right, int bottom) {} 可以看到這是一個空實現，和onMeasure方法類似，onLayout的實現和具體的布局有關，具體ViewGroup的子類需要重寫onLayout方法，并根據具體布局規則遍歷調用Children的layout方法。
通過上面的分析，可以得到兩個結論：
接下來我們看看FrameLayout的onLayout方法是怎么實現的：
@Override protected void onLayout(boolean changed, int left, int top, int right, int bottom) { layoutChildren(left, top, right, bottom, false /* no force left gravity */); } void layoutChildren(int left, int top, int right, int bottom, boolean forceLeftGravity) { final int count = getChildCount(); final int parentLeft = getPaddingLeftWithForeground(); final int parentRight = right - left - getPaddingRightWithForeground(); final int parentTop = getPaddingTopWithForeground(); final int parentBottom = bottom - top - getPaddingBottomWithForeground(); for (int i = 0; i < count; i++) { final View child = getChildAt(i); if (child.getVisibility() != GONE) { final LayoutParams lp = (LayoutParams) child.getLayoutParams(); final int width = child.getMeasuredWidth(); final int height = child.getMeasuredHeight(); int childLeft; int childTop; int gravity = lp.gravity; if (gravity == -1) { gravity = DEFAULT_CHILD_GRAVITY; } final int layoutDirection = getLayoutDirection(); final int absoluteGravity = Gravity.getAbsoluteGravity(gravity, layoutDirection); final int verticalGravity = gravity & Gravity.VERTICAL_GRAVITY_MASK; switch (absoluteGravity & Gravity.HORIZONTAL_GRAVITY_MASK) { case Gravity.CENTER_HORIZONTAL: childLeft = parentLeft + (parentRight - parentLeft - width) / 2 + lp.leftMargin - lp.rightMargin; break; case Gravity.RIGHT: if (!forceLeftGravity) { childLeft = parentRight - width - lp.rightMargin; break; } case Gravity.LEFT: default: childLeft = parentLeft + lp.leftMargin; } switch (verticalGravity) { case Gravity.TOP: childTop = parentTop + lp.topMargin; break; case Gravity.CENTER_VERTICAL: childTop = parentTop + (parentBottom - parentTop - height) / 2 + lp.topMargin - lp.bottomMargin; break; case Gravity.BOTTOM: childTop = parentBottom - height - lp.bottomMargin; break; default: childTop = parentTop + lp.topMargin; } child.layout(childLeft, childTop, childLeft + width, childTop + height); } } }1、獲取父View的內邊距padding的值
2、遍歷子View，處理子View的layout_gravity屬性、根據View測量后的寬和高、父View的padding值、來確定子View的布局參數，
3、調用child.layout方法，對子View進行布局
draw繪制
Draw過程就比較簡單了，它的作用是將View繪制到屏幕上面。View的繪制過程遵循如下幾部：
background.draw(canvas);onDraw;children：dispatchDraw;onDrawForeground;這里我們看看draw方法：
public void draw(Canvas canvas) { final int privateFlags = mPrivateFlags; final boolean dirtyOpaque = (privateFlags & PFLAG_DIRTY_MASK) == PFLAG_DIRTY_OPAQUE && (mAttachInfo == null || !mAttachInfo.mIgnoreDirtyState); mPrivateFlags = (privateFlags & ~PFLAG_DIRTY_MASK) | PFLAG_DRAWN; /* * Draw traversal performs several drawing steps which must be executed * in the appropriate order: * * 1. Draw the background * 2. If necessary, save the canvas' layers to prepare for fading * 3. Draw view's content * 4. Draw children * 5. If necessary, draw the fading edges and restore layers * 6. Draw decorations (scrollbars for instance) */ // Step 1, draw the background, if needed int saveCount; if (!dirtyOpaque) { drawBackground(canvas); } // skip step 2 & 5 if possible (common case) final int viewFlags = mViewFlags; boolean horizontalEdges = (viewFlags & FADING_EDGE_HORIZONTAL) != 0; boolean verticalEdges = (viewFlags & FADING_EDGE_VERTICAL) != 0; if (!verticalEdges && !horizontalEdges) { // Step 3, draw the content if (!dirtyOpaque) onDraw(canvas); // Step 4, draw the children dispatchDraw(canvas); // Overlay is part of the content and draws beneath Foreground if (mOverlay != null && !mOverlay.isEmpty()) { mOverlay.getOverlayView().dispatchDraw(canvas); } // Step 6, draw decorations (foreground, scrollbars) onDrawForeground(canvas); // we're done... return; } ... ... }View的繪制過程的傳遞是通過dispatchDraw來實現的，dispatchDraw會遍歷調用所有子元素的draw方法，如此draw事件就一層層地傳遞了下去。
總結
到這里，View的measure、layout、draw三大流程就說完了，這里做一下總結：
如果是自定義ViewGroup的話，需要重寫onMeasure方法，在onMeasure方法里面遍歷測量子元素，同理onLayout方法也是一樣，最后實現onDraw方法繪制自己；
如果自定義View的話，則需要從寫onMeasure方法，處理wrap_content的情況，不需要處理onLayout，最后實現onDraw方法繪制自己；
好了，以上就是這篇文章的全部內容，希望本文的內容對大家的學習或者工作能帶來一定的幫助，如果有疑問大家可以留言交流，謝謝大家對VEVB武林網的支持。
引用[Android開發藝術探索]
