?關于刮刮卡的實現效果不需要做太多解釋，特別是在電商APP中，每當做活動的時候都會有它的身影存在，趁著美好周末，來實現下這個效果，也算是對零碎知識點的一個整合。
所涉及的知識點：
1、自定義View的一些流程
2、雙緩沖繪圖機制
3、Paint的繪圖模式
4、觸摸事件的一些流程
5、Bitmap的相關知識
實現思路：
其實非常簡單，首先我們需要確定所要繪圖的區域，然后對這塊區域進行多層的繪圖（背景層，前景層），然后去監聽觸摸事件，把手指觸摸的區域的前景層給消除即可。
首先我們先來實現一個簡單版的：
步驟：
1、繪制圖片作為背景層
2、繪制一張和背景層大小一致的灰色圖層作為前景層
3、監聽手指的觸摸區域，把對應區域的前景層消除
1、首先繪制圖片作為背景層，這個太簡單了，我們把資源文件轉成Bitmap對象，然后利用onDraw(Canvas canvas)里的Canvas畫出來即可。
//背景圖mBackGroundBitmap = BitmapFactory.decodeResource(getResources(), R.mipmap.background);
@Override protected void onDraw(Canvas canvas) { //繪制背景層 canvas.drawBitmap(mBackGroundBitmap, 0, 0, null); }2、再來繪制一張和背景層大小一致的灰色圖層作為前景層，這里我們需要用到繪圖的雙緩沖機制（這里的緩沖區指Bitmap對象）。
雙緩沖機制：先將要繪制的圖形以對象的形式存放在內存中，作為繪制緩沖區，然后在這個對象上進行一系列的操作，然后再將其繪制到屏幕，避免過多的操作使得在繪制的過程中出現屏幕閃爍現象。
//背景圖 mBackGroundBitmap = BitmapFactory.decodeResource(getResources(), R.mipmap.background); //創建一個和背景圖大小一致的Bitmap對象作為裝載畫布 mForeGroundBitmap = Bitmap.createBitmap(mBackGroundBitmap.getWidth(), mBackGroundBitmap.getHeight(), Config.ARGB_8888); //與Canvas進行綁定 mCanvas = new Canvas(mForeGroundBitmap); //涂成灰色 mCanvas.drawColor(Color.GRAY); @Override protected void onDraw(Canvas canvas) { //繪制背景層 canvas.drawBitmap(mBackGroundBitmap, 0, 0, null); //繪制前景層 canvas.drawBitmap(mForeGroundBitmap, 0, 0, null); }運行此時的代碼，你會發現背景層已經和前景層融為一體（其實是2個圖層，類似于PS里的圖層疊加）
3、監聽手指的觸摸區域，把對應區域的前景層消除，這里我們需要用到一個技巧，在Paint畫筆API中給我們提供了一個PorterDuffXfermode，它有點想數學里的交并集，是用來控制兩個圖像之間的混合顯示模式。
在這里它會先去繪制DST層再繪制SRC層，那么對應著下來就是背景層（DST）和前景層（SRC），那么在這個圖像我們怎么去選擇模式呢？
這里我們需要取的是背景層的內容，也就是DST和 SRC的交集，然后內容區域顯示DST，那么也就是DstIn模式，來看下關于畫筆Paint的設置。
mPaint = new Paint(); mPaint.setAlpha(0); mPaint.setAntiAlias(true); mPaint.setStyle(Paint.Style.STROKE); mPaint.setStrokeCap(Paint.Cap.ROUND); mPaint.setStrokeJoin(Paint.Join.ROUND); mPaint.setStrokeWidth(80); mPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.DST_IN));
然后我們重寫onTouchEvent在手指按下屏幕和滑動屏幕的時候利用Path去記錄我們想要擦除的路徑即可。
@Override public boolean onTouchEvent(MotionEvent event) { switch (event.getAction()) { case MotionEvent.ACTION_DOWN: mLastX = (int) event.getX(); mLastY = (int) event.getY(); mPath.moveTo(mLastX, mLastY); break; case MotionEvent.ACTION_MOVE: mLastX = (int) event.getX(); mLastY = (int) event.getY(); mPath.lineTo(mLastX, mLastY); break; case MotionEvent.ACTION_UP: break; default: break; } mCanvas.drawPath(mPath, mPaint); invalidate(); return true; }接下來我們來實現一個完整版的刮刮卡：
步驟：
1、繪制中獎信息作為背景層
2、繪制一張和中獎信息同等大小的刮獎封面作為前景層
3、監聽手指的觸摸區域，把對應區域的前景層消除
4、在消除大部分區域的時候，講中獎信息完整展示
步驟1、2、3和前面大體一致，這里我就不詳細說了，來講一下需要注意的幾個點：
1、在繪制中獎信息（文本）的時候，如何確定繪制的位置：

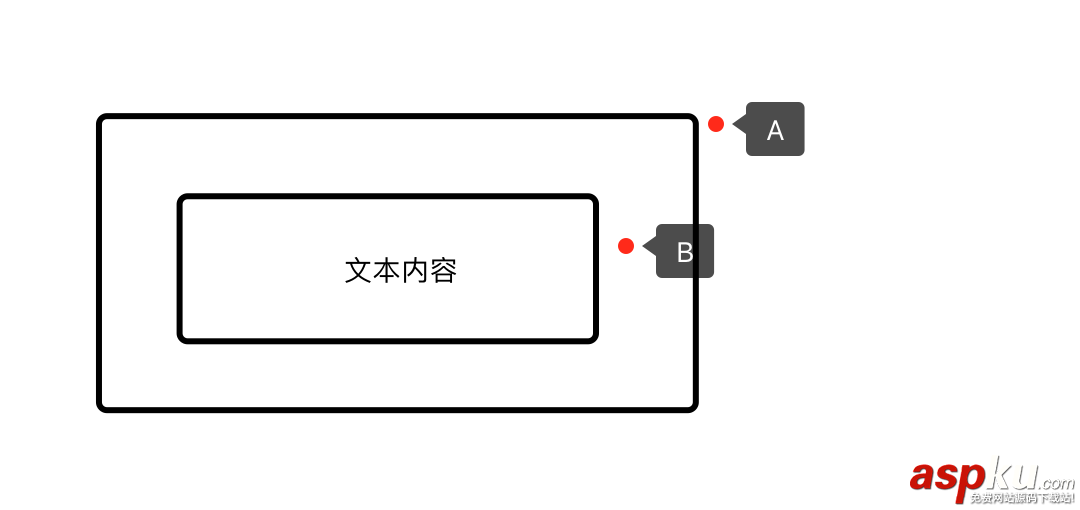

關于文字位置的確定
首先我們需要知道任何的控件在Android的布局中外層都是一個矩形的，A代表刮刮卡繪制區域，B代表中獎信息繪制區域，所以在這里我們繪制文本信息的起始點應該是A布局寬的一半減去B布局寬的一半，同理，高也應該是A布局高的一半減去B布局高的一半，這里我們把B布局，也就是文字控件的大小信息用一個Rect對象來存儲，而這里的A布局即為Bitmap背景圖的大小。
//文字畫筆 mTextPaint = new Paint(); mTextPaint.setAntiAlias(true); mTextPaint.setColor(Color.GREEN); mTextPaint.setStyle(Paint.Style.FILL); mTextPaint.setTextSize(30); mTextPaint.getTextBounds(mText, 0, mText.length(), mRect);
@Override protected void onDraw(Canvas canvas) { canvas.drawText(mText, mBitmap.getWidth() / 2 - mRect.width() / 2, mBitmap.getHeight() / 2 + mRect.height() / 2, mTextPaint); }這樣我們就繪制好了背景層的中獎信息，再來就是前景層，和上面一樣我們利用資源文件轉Bitmap對象然后綁定Canvas并繪制上刮刮卡圖案
//通過資源文件創建Bitmap對象 mBitmap = BitmapFactory.decodeResource(getResources(), R.mipmap.background); //新建同等大小的Bitmap對象 mForeBitmap = Bitmap.createBitmap(mBitmap.getWidth(), mBitmap.getHeight(), Bitmap.Config.ARGB_8888); //雙緩沖,裝載畫布 mForeCanvas = new Canvas(mForeBitmap); mForeCanvas.drawBitmap(mBitmap, 0, 0, null);
剩下的利用Path來記錄用戶手指觸摸路徑就是一樣的了，這里我們額外來添加一個功能，使得當用戶在刮刮卡上刮的區域范圍超過50%后，自動消除刮刮卡前景層。
我們通過Bitmap的getPixels方法就可以拿到Bitmap的像素信息，由于這里涉及到了計算，這是個耗時操作，所以這里我們開啟一個子線程來執行任務
private Runnable mRunnable = new Runnable() { int[] pixels; @Override public void run() { int w = mForeBitmap.getWidth(); int h = mForeBitmap.getHeight(); float wipeArea = 0; float totalArea = w * h; pixels = new int[w * h]; /** * pixels 接收位圖顏色值的數組 * offset 寫入到pixels[]中的第一個像素索引值 * stride pixels[]中的行間距個數值(必須大于等于位圖寬度)。可以為負數 * x 從位圖中讀取的第一個像素的x坐標值。 * y 從位圖中讀取的第一個像素的y坐標值 * width 從每一行中讀取的像素寬度 * height 讀取的行數 */ mForeBitmap.getPixels(pixels, 0, w, 0, 0, w, h); for (int i = 0; i < w; i++) { for (int j = 0; j < h; j++) { int index = i + j * w; if (pixels[index] == 0) { wipeArea++; } } } if (wipeArea > 0 && totalArea > 0) { int percent = (int) (wipeArea * 100 / totalArea); if (percent > 50) { isClear = true; postInvalidate(); } } } };首先我們聲明一個數組來記錄像素點信息，數組的大小即為像素總數的大小也就是Bitmap的寬高，然后我們在onTouchEvent里的ACTION_UP中去計算被擦除的像素值，這里的for循環可能有的朋友會看的有點懵，沒著急，我畫一張圖，你就能懂。

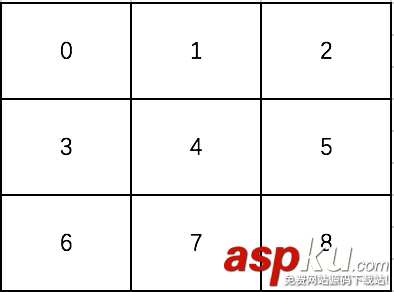

Bitmap像素點
我們第一層for循環i指的是Bitmap的寬，第二次層for循環j指的是Bitmap的高，那么index=i+jw，假設這個Bitmap的像素大小是3*3，那么index的值就是0，3，6，1，4，7，2，5，8，是不是有感覺了？我們遍歷像素點是按照縱向下來的，當pixels的值為0的時候，證明已經是被用戶擦除掉的像素點。
當被擦除的區域超出50%，我們就在onDraw里去控制不讓canvas繪制前景圖即可。
@Override protected void onDraw(Canvas canvas) { canvas.drawText(mText, mForeBitmap.getWidth() / 2 - mRect.width() / 2, mForeBitmap.getHeight() / 2 + mRect.height() / 2, mTextPaint); if (!isClear) { canvas.drawBitmap(mForeBitmap, 0, 0, null); } }下面貼一下完整版的代碼：
package com.lcw.view;import android.content.Context;import android.graphics.Bitmap;import android.graphics.BitmapFactory;import android.graphics.Canvas;import android.graphics.Color;import android.graphics.Paint;import android.graphics.Path;import android.graphics.PorterDuff;import android.graphics.PorterDuffXfermode;import android.graphics.Rect;import android.util.AttributeSet;import android.view.MotionEvent;import android.view.View;/** * 刮刮卡(完善版) * Create by: chenwei.li * Date: 2017/7/22 * Time: 下午7:25 */public class ScratchCardView2 extends View { //處理文字 private String mText = "恭喜您中獎啦!!"; private Paint mTextPaint; private Rect mRect; //處理圖層 private Paint mForePaint; private Path mPath; private Bitmap mBitmap;//加載資源文件 private Canvas mForeCanvas;//前景圖Canvas private Bitmap mForeBitmap;//前景圖Bitmap //記錄位置 private int mLastX; private int mLastY; private volatile boolean isClear;//標志是否被清除 public ScratchCardView2(Context context) { this(context, null); } public ScratchCardView2(Context context, AttributeSet attrs) { this(context, attrs, 0); } public ScratchCardView2(Context context, AttributeSet attrs, int defStyleAttr) { super(context, attrs, defStyleAttr); init(); } private void init() { mRect = new Rect(); mPath = new Path(); //文字畫筆 mTextPaint = new Paint(); mTextPaint.setAntiAlias(true); mTextPaint.setColor(Color.GREEN); mTextPaint.setStyle(Paint.Style.FILL); mTextPaint.setTextSize(30); mTextPaint.getTextBounds(mText, 0, mText.length(), mRect); //擦除畫筆 mForePaint = new Paint(); mForePaint.setAntiAlias(true); mForePaint.setAlpha(0); mForePaint.setStrokeCap(Paint.Cap.ROUND); mForePaint.setStrokeJoin(Paint.Join.ROUND); mForePaint.setStyle(Paint.Style.STROKE); mForePaint.setStrokeWidth(30); mForePaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.DST_IN)); //通過資源文件創建Bitmap對象 mBitmap = BitmapFactory.decodeResource(getResources(), R.mipmap.background); mForeBitmap = Bitmap.createBitmap(mBitmap.getWidth(), mBitmap.getHeight(), Bitmap.Config.ARGB_8888); //雙緩沖,裝載畫布 mForeCanvas = new Canvas(mForeBitmap); mForeCanvas.drawBitmap(mBitmap, 0, 0, null); } @Override protected void onDraw(Canvas canvas) { canvas.drawText(mText, mForeBitmap.getWidth() / 2 - mRect.width() / 2, mForeBitmap.getHeight() / 2 + mRect.height() / 2, mTextPaint); if (!isClear) { canvas.drawBitmap(mForeBitmap, 0, 0, null); } } @Override public boolean onTouchEvent(MotionEvent event) { switch (event.getAction()) { case MotionEvent.ACTION_DOWN: mLastX = (int) event.getX(); mLastY = (int) event.getY(); mPath.moveTo(mLastX, mLastY); break; case MotionEvent.ACTION_MOVE: mLastX = (int) event.getX(); mLastY = (int) event.getY(); mPath.lineTo(mLastX, mLastY); break; case MotionEvent.ACTION_UP: new Thread(mRunnable).start(); break; default: break; } mForeCanvas.drawPath(mPath, mForePaint); invalidate(); return true; } /** * 開啟子線程計算被擦除的像素點 */ private Runnable mRunnable = new Runnable() { int[] pixels; @Override public void run() { int w = mForeBitmap.getWidth(); int h = mForeBitmap.getHeight(); float wipeArea = 0; float totalArea = w * h; pixels = new int[w * h]; /** * pixels 接收位圖顏色值的數組 * offset 寫入到pixels[]中的第一個像素索引值 * stride pixels[]中的行間距個數值(必須大于等于位圖寬度)。可以為負數 * x 從位圖中讀取的第一個像素的x坐標值。 * y 從位圖中讀取的第一個像素的y坐標值 * width 從每一行中讀取的像素寬度 * height 讀取的行數 */ mForeBitmap.getPixels(pixels, 0, w, 0, 0, w, h); for (int i = 0; i < w; i++) { for (int j = 0; j < h; j++) { int index = i + j * w; if (pixels[index] == 0) { wipeArea++; } } } if (wipeArea > 0 && totalArea > 0) { int percent = (int) (wipeArea * 100 / totalArea); if (percent > 50) { isClear = true; postInvalidate(); } } } };}源碼下載:
這里附上源碼地址：源碼下載 https://github.com/Lichenwei-Dev/ScratchCardView
以上就是本文的全部內容，希望對大家的學習有所幫助，也希望大家多多支持VEVB武林網。
