android長截屏原理及實現代碼

2019-10-22 18:29:42

字體：大中小

來源：轉載

供稿：網友

小米系統自帶的長截屏應該很多人都用過，效果不錯。當長截屏時listview就會自動滾動，當按下停止截屏時，就會得到一張完整的截屏。

該篇就介紹一下長截屏的原理

上篇中介紹了android/81907.html">android屏幕共享實現方式，該篇的原理和上一篇基本一致。

獲取view影像

當我們想得到一個view的影像時，我們可以調用系統api，得到view的bitmap，但有時可能得不到。我們可以通過另一種方式得到。

首先創建一個和view一樣大小的bitmap

復制代碼代碼如下:


	Bitmap bmp = Bitmap.createBitmap(view.getWidth(), view.getHeight(), Bitmap.Config.RGB_565);

然后把view繪制到bmp上

Canvas canvas = new Canvas();  canvas.setBitmap(bmp);  view.draw(canvas);

執行完上面代碼后bmp上就是view的影像了。

制造滾動事件，促使view滾動

我們可以創建一個MotionEvent，然后定時修改MotionEvent的y值，并分發給view，從而促使view上下滾動。當然我們也可以定時修改x值促使view左右滾動。

代碼大致如下

final MotionEvent motionEvent = MotionEvent.obtain(SystemClock.uptimeMillis(), SystemClock.uptimeMillis(), MotionEvent.ACTION_DOWN, view.getWidth() / 2, view.getHeight() / 2, 0);      view.postDelayed(new Runnable() {       @Override       public void run() {                 motionEvent.setAction(MotionEvent.ACTION_MOVE);          motionEvent.setLocation((int) motionEvent.getX(), (int) motionEvent.getY() - 1);     //把事件分發給view        view.dispatchTouchEvent(motionEvent);                 view.postDelayed(this, DELAY);       }    }, DELAY);

注意：從分發DOWN事件到結束都要使用同一個MotionEvent對象，只需要不斷改變x或y值。

每次x或y的值相對于上次改動不能過大，若過大，view實際滾動距離可能達不到為MotionEvent設置的值（因view滾動時卡頓導致）。

截屏

當為MotionEvent設置的x或y值正好時當前view的大小時，創建新的bitmap，通過上述方法把view繪制到bitmap上，想要停止截屏時拼接所有bitmap即可。

備注

當我們想要把Listview長截屏時，需要為ListView外面嵌套一層和ListView一樣大小的View，以上的所有操作都在嵌套的這層view上操作。當我們調用嵌套的這層view的draw(new Canvas(bmp))時會把當前看到的這塊ListView繪制到bmp上，不管ListView嵌套了多少層子view都可以繪制到當前bmp上。

由于ListView中根據滑動的距離是否大于ViewConfiguration.get(view.getContext()).getScaledTouchSlop() )來確定要不要滾動，所以一開始我們要特殊處理下,為什么是ViewConfiguration.get(view.getContext()).getScaledTouchSlop() )可以查看ListView的事件分發相關函數得到（dispatchTouchEvent）,讓Listview認為是開始滾動，這樣才能保證以后分發的滑動距離和實際滾動距離一致。

Listview也要通知是否滾動到了最后，不然如果沒有手動停止的話，雖然還是在一直分發滾動事件，但ListView不再滾動，導致最終截圖后后面全是重復的最后一屏幕。

附實現大致方式代碼，有待優化

package com.example.wanjian.test;import android.graphics.Bitmap;import android.graphics.Canvas;import android.graphics.Color;import android.os.Environment;import android.os.SystemClock;import android.view.MotionEvent;import android.view.View;import android.view.ViewConfiguration;import android.widget.LinearLayout;import android.widget.Toast;import java.io.File;import java.io.FileOutputStream;import java.lang.ref.WeakReference;import java.util.ArrayList;import java.util.List;/** * Created by wanjian on 16/8/18. */public class ScrollableViewRECUtil {  public static final int VERTICAL = 0;  private static final int DELAY = 2;  private List<Bitmap> bitmaps = new ArrayList<>();  private int orientation = VERTICAL;  private View view;  private boolean isEnd;  private OnRecFinishedListener listener;  public ScrollableViewRECUtil(View view, int orientation) {    this.view = view;    this.orientation = orientation;  }  public void start(final OnRecFinishedListener listener) {    this.listener = listener;    final MotionEvent motionEvent = MotionEvent.obtain(SystemClock.uptimeMillis(), SystemClock.uptimeMillis(), MotionEvent.ACTION_DOWN, view.getWidth() / 2, view.getHeight() / 2, 0);    view.dispatchTouchEvent(motionEvent);    motionEvent.setAction(MotionEvent.ACTION_MOVE);    //滑動距離大于ViewConfiguration.get(view.getContext()).getScaledTouchSlop()時listview才開始滾動    motionEvent.setLocation(motionEvent.getX(), motionEvent.getY() - (ViewConfiguration.get(view.getContext()).getScaledTouchSlop() + 1));    view.dispatchTouchEvent(motionEvent);    motionEvent.setLocation(motionEvent.getX(), view.getHeight() / 2);    view.postDelayed(new Runnable() {      @Override      public void run() {        if (isEnd) {          //停止時正好一屏則全部繪制，否則繪制部分          if ((view.getHeight() / 2 - (int) motionEvent.getY()) % view.getHeight() == 0) {            Bitmap bitmap = rec();            bitmaps.add(bitmap);          } else {            Bitmap origBitmap = rec();            int y = view.getHeight() / 2 - (int) motionEvent.getY();            Bitmap bitmap = Bitmap.createBitmap(origBitmap, 0, view.getHeight() - y % view.getHeight(), view.getWidth(), y % view.getHeight());            bitmaps.add(bitmap);            origBitmap.recycle();          }          //最后一張可能高度不足view的高度          int h = view.getHeight() * (bitmaps.size() - 1);          Bitmap bitmap = bitmaps.get(bitmaps.size() - 1);          h = h + bitmap.getHeight();          Bitmap result = Bitmap.createBitmap(view.getWidth(), h, Bitmap.Config.RGB_565);          Canvas canvas = new Canvas();          canvas.setBitmap(result);          for (int i = 0; i < bitmaps.size(); i++) {            Bitmap b = bitmaps.get(i);            canvas.drawBitmap(b, 0, i * view.getHeight(), null);            b.recycle();          }          listener.onRecFinish(result);          return;        }        if ((view.getHeight() / 2 - (int) motionEvent.getY()) % view.getHeight() == 0) {          Bitmap bitmap = rec();          bitmaps.add(bitmap);        }        motionEvent.setAction(MotionEvent.ACTION_MOVE);  //模擬每次向上滑動一個像素，這樣可能導致滾動特別慢，實際使用時可以修改該值，但判斷是否正好滾動了  //一屏幕就不能簡單的根據 (view.getHeight() / 2 - (int) motionEvent.getY()) % view.getHeight() == 0 來確定了。  //可以每次滾動n個像素，當發現下次再滾動n像素時就超出一屏幕時可以改變n的值，保證下次滾動后正好是一屏幕，  //這樣就可以根據(view.getHeight() / 2 - (int) motionEvent.getY()) % view.getHeight() == 0來判斷要不要截屏了。        motionEvent.setLocation((int) motionEvent.getX(), (int) motionEvent.getY() - 1);        view.dispatchTouchEvent(motionEvent);        view.postDelayed(this, DELAY);      }    }, DELAY);  }  public void stop() {    isEnd = true;  }  private Bitmap rec() {    Bitmap film = Bitmap.createBitmap(view.getWidth(), view.getHeight(), Bitmap.Config.RGB_565);    Canvas canvas = new Canvas();    canvas.setBitmap(film);    view.draw(canvas);    return film;  }  public interface OnRecFinishedListener {    void onRecFinish(Bitmap bitmap);  }}

activity代碼

 setContentView(R.layout.activity_main4);//    listview= (ListView) findViewById(R.id.listview);    listview.setAdapter(new BaseAdapter() {      @Override      public int getCount() {        return 100;      }      @Override      public Object getItem(int position) {        return null;      }      @Override      public long getItemId(int position) {        return 0;      }      @Override      public View getView(int position, View convertView, ViewGroup parent) {        if (convertView==null){          Button button= (Button) LayoutInflater.from(getApplication()).inflate(R.layout.item,listview,false);          button.setText(""+position);          return button;        }        ((Button)convertView).setText(""+position);        return convertView;      }    });//    File file=new File(Environment.getExternalStorageDirectory(),"aaa");    file.mkdirs();    for (File f:file.listFiles()){      f.delete();    }    listview.getViewTreeObserver().addOnGlobalLayoutListener(new ViewTreeObserver.OnGlobalLayoutListener() {      @Override      public void onGlobalLayout() {        listview.getViewTreeObserver().removeGlobalOnLayoutListener(this);        start();      }    });

private void start(){    final View view=findViewById(R.id.view);    final ScrollableViewRECUtil scrollableViewRECUtil=new ScrollableViewRECUtil(view,ScrollableViewRECUtil.VERTICAL);    scrollableViewRECUtil.start(new ScrollableViewRECUtil.OnRecFinishedListener() {      @Override      public void onRecFinish(Bitmap bitmap) {        File f= Environment.getExternalStorageDirectory();        System.out.print(f.getAbsoluteFile().toString());        Toast.makeText(getApplicationContext(),f.getAbsolutePath(),Toast.LENGTH_LONG).show();        try {          bitmap.compress(Bitmap.CompressFormat.JPEG,60,new FileOutputStream(new File(f,"rec"+System.currentTimeMillis()+".jpg")));          Toast.makeText(getApplicationContext(),"Success",Toast.LENGTH_LONG).show();        }catch (Exception e){          e.printStackTrace();        }      }    });    // scrollableViewRECUtil    view.postDelayed(new Runnable() {      @Override      public void run() {        scrollableViewRECUtil.stop();      }    },90*1000);  }

布局

<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"  android:layout_width="match_parent"  android:layout_height="match_parent"  android:id="@+id/view"  android:orientation="vertical" >    <ListView      android:id="@+id/listview"      android:layout_width="match_parent"      android:layout_height="match_parent"      android:divider="#e1e1e1"      android:dividerHeight="2dp"      ></ListView></LinearLayout>

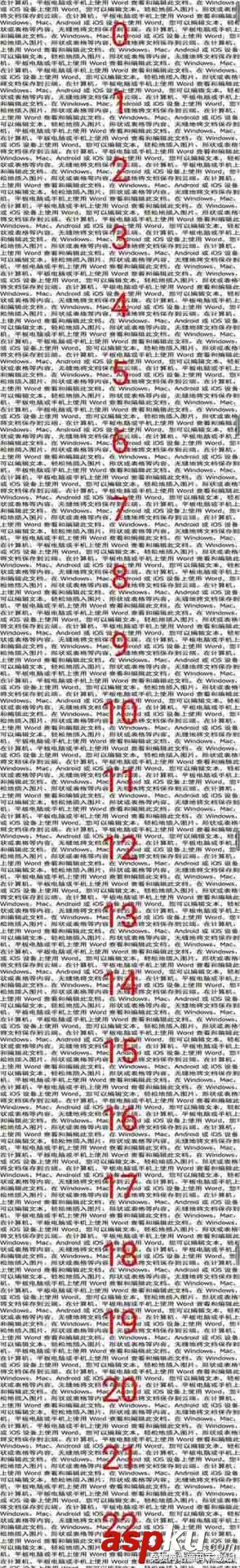

效果圖

屏幕
