Android 自定義 HorizontalScrollView 打造多圖片OOM 的橫向滑動效果(實例代碼)

2019-10-22 18:25:27

字體：大中小

供稿：網友

自從Gallery被谷歌廢棄以后，Google推薦使用ViewPager和HorizontalScrollView來實現Gallery的效果。的確HorizontalScrollView可以實現Gallery的效果，但是HorizontalScrollView存在一個很大的問題，如果你僅是用來展示少量的圖片，應該是沒問題的，但是如果我希望HorizontalScrollView可以想ViewPager一樣，既可以綁定數據集（動態改變圖片），還能做到，不管多少圖片都不會OOM（ViewPager內部一直初始化，回收，至多只保持3個View）。本篇博客首先介紹HorizontalScrollView的簡單用法，然后會在此基礎上進行擴展，自定義HorizontalScrollView實現我們上面提到的效果，類似一屏可以顯示多個View的ViewPager，再多的圖片也不怕OOM。

1、HorizontalScrollView的簡單用法

HorizontalScrollView其實是FrameLayout的子類，所以內部只能有一個直接的子View。我們用來做Gallery效果，首選當然是LinearLayout，然后方向設置為水平。

1、布局文件：

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"  xmlns:tools="http://schemas.android.com/tools"  android:layout_width="match_parent"  android:layout_height="match_parent"   >  <HorizontalScrollView   android:layout_width="wrap_content"   android:layout_height="150dp"   android:layout_gravity="center_vertical"   android:background="#AA444444"   android:scrollbars="none" >   <LinearLayout    android:id="@+id/id_gallery"    android:layout_width="wrap_content"    android:layout_height="wrap_content"    android:layout_gravity="center_vertical"    android:orientation="horizontal" >   </LinearLayout>  </HorizontalScrollView> </LinearLayout>

很簡單，就一個HorizontalScrollView內部有個水平方向的LinearLayout

MainActivity:

package com.example.zhy_horizontalscrollview; import android.app.Activity; import android.os.Bundle; import android.view.LayoutInflater; import android.view.View; import android.view.Window; import android.widget.ImageView; import android.widget.LinearLayout; import android.widget.TextView; public class MainActivity extends Activity {  private LinearLayout mGallery;  private int[] mImgIds;  private LayoutInflater mInflater;  @Override  protected void onCreate(Bundle savedInstanceState)  {   super.onCreate(savedInstanceState);   requestWindowFeature(Window.FEATURE_NO_TITLE);   setContentView(R.layout.activity_main);   mInflater = LayoutInflater.from(this);   initData();   initView();  }  private void initData()  {   mImgIds = new int[] { R.drawable.a, R.drawable.b, R.drawable.c,     R.drawable.d, R.drawable.e, R.drawable.f, R.drawable.g,     R.drawable.h, R.drawable.l };  }  private void initView()  {   mGallery = (LinearLayout) findViewById(R.id.id_gallery);   for (int i = 0; i < mImgIds.length; i++)   {    View view = mInflater.inflate(R.layout.activity_index_gallery_item,      mGallery, false);    ImageView img = (ImageView) view      .findViewById(R.id.id_index_gallery_item_image);    img.setImageResource(mImgIds[i]);    TextView txt = (TextView) view      .findViewById(R.id.id_index_gallery_item_text);    txt.setText("some info ");    mGallery.addView(view);   }  } }

很簡單，我預先準備了一些圖片直接放在了Drawble下，然后循環加入HorizontalScrollView的LinearLayout中即可，Item的布局就省了，后面會貼源碼。

效果圖：

android,多圖片橫向滑動,HorizontalScrollView

效果還是不錯的~如果只需要簡單展示幾張圖片，直接用就可以了。

下面準備進入正題，HorizontalScrollView不管里面多少View都是不會回收的，當達到一定量的時候會發生OOM，下面介紹如何改寫HorizontalScollView實現文章開始所說的效果。

2、自定義HorizontalScrollView

思想：

1、首先根據屏幕的大小和Item的大小，計算可以一個屏幕最多可以加載多少個Item，然后加載該數量Item。

2、當用戶右滑（從右向左），滑動到一定距離時，加載下一張，刪除第一張

3、當用戶左滑（從左向右），滑動到一定距離時，加載上一張，刪除最后一張

看下最后的效果圖：

android,多圖片橫向滑動,HorizontalScrollView

為了增加一定的趣味，做了一個類似上面的相冊效果，支持拖動時自動變化，和點擊變化~~是不是很贊~

1、首先看布局文件：

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"  xmlns:tools="http://schemas.android.com/tools"  android:layout_width="match_parent"  android:layout_height="match_parent"  android:background="@android:color/white"  android:orientation="vertical" >  <FrameLayout   android:layout_width="fill_parent"   android:layout_height="0dp"   android:layout_weight="1" >   <ImageView    android:id="@+id/id_content"    android:layout_width="fill_parent"    android:layout_height="fill_parent"    android:layout_gravity="center"    android:layout_margin="10dp"    android:scaleType="centerCrop"    android:src="@drawable/ic_launcher" />  </FrameLayout>  <com.example.zhy_horizontalscrollview.MyHorizontalScrollView   android:id="@+id/id_horizontalScrollView"   android:layout_width="wrap_content"   android:layout_height="150dp"   android:layout_gravity="bottom"   android:background="@android:color/white"   android:scrollbars="none" >   <LinearLayout    android:id="@+id/id_gallery"    android:layout_width="wrap_content"    android:layout_height="wrap_content"    android:layout_gravity="center_vertical"    android:orientation="horizontal" >   </LinearLayout>  </com.example.zhy_horizontalscrollview.MyHorizontalScrollView> </LinearLayout>

沒任何變化，除了把類名改成了我們自定義的類~

2、為了和國際接軌，我們也搞個Adapter，類似BaseAdapter

package com.example.zhy_horizontalscrollview; import java.util.List; import android.content.Context; import android.view.LayoutInflater; import android.view.View; import android.view.ViewGroup; import android.widget.BaseAdapter; import android.widget.ImageView; import android.widget.TextView; public class HorizontalScrollViewAdapter {  private Context mContext;  private LayoutInflater mInflater;  private List<Integer> mDatas;  public HorizontalScrollViewAdapter(Context context, List<Integer> mDatas)  {   this.mContext = context;   mInflater = LayoutInflater.from(context);   this.mDatas = mDatas;  }  public int getCount()  {   return mDatas.size();  }  public Object getItem(int position)  {   return mDatas.get(position);  }  public long getItemId(int position)  {   return position;  }  public View getView(int position, View convertView, ViewGroup parent)  {   ViewHolder viewHolder = null;   if (convertView == null)   {    viewHolder = new ViewHolder();    convertView = mInflater.inflate(      R.layout.activity_index_gallery_item, parent, false);    viewHolder.mImg = (ImageView) convertView      .findViewById(R.id.id_index_gallery_item_image);    viewHolder.mText = (TextView) convertView      .findViewById(R.id.id_index_gallery_item_text);    convertView.setTag(viewHolder);   } else   {    viewHolder = (ViewHolder) convertView.getTag();   }   viewHolder.mImg.setImageResource(mDatas.get(position));   viewHolder.mText.setText("some info ");   return convertView;  }  private class ViewHolder  {   ImageView mImg;   TextView mText;  } }

3、下面先看用法：

package com.example.zhy_horizontalscrollview; import java.util.ArrayList; import java.util.Arrays; import java.util.List; import android.app.Activity; import android.graphics.Color; import android.os.Bundle; import android.view.View; import android.view.Window; import android.widget.ImageView; import com.example.zhy_horizontalscrollview.MyHorizontalScrollView.CurrentImageChangeListener; import com.example.zhy_horizontalscrollview.MyHorizontalScrollView.OnItemClickListener; public class MainActivity extends Activity {  private MyHorizontalScrollView mHorizontalScrollView;  private HorizontalScrollViewAdapter mAdapter;  private ImageView mImg;  private List<Integer> mDatas = new ArrayList<Integer>(Arrays.asList(    R.drawable.a, R.drawable.b, R.drawable.c, R.drawable.d,    R.drawable.e, R.drawable.f, R.drawable.g, R.drawable.h,    R.drawable.l));  @Override  protected void onCreate(Bundle savedInstanceState)  {   super.onCreate(savedInstanceState);   requestWindowFeature(Window.FEATURE_NO_TITLE);   setContentView(R.layout.activity_main);   mImg = (ImageView) findViewById(R.id.id_content);   mHorizontalScrollView = (MyHorizontalScrollView) findViewById(R.id.id_horizontalScrollView);   mAdapter = new HorizontalScrollViewAdapter(this, mDatas);   //添加滾動回調   mHorizontalScrollView     .setCurrentImageChangeListener(new CurrentImageChangeListener()     {      @Override      public void onCurrentImgChanged(int position,        View viewIndicator)      {       mImg.setImageResource(mDatas.get(position));       viewIndicator.setBackgroundColor(Color         .parseColor("#AA024DA4"));      }     });   //添加點擊回調   mHorizontalScrollView.setOnItemClickListener(new OnItemClickListener()   {    @Override    public void onClick(View view, int position)    {     mImg.setImageResource(mDatas.get(position));     view.setBackgroundColor(Color.parseColor("#AA024DA4"));    }   });   //設置適配器   mHorizontalScrollView.initDatas(mAdapter);  } }

用起來是不是有點像ListView，初始化數據適配器，然后設置數據適配器，然后就是設置各種回調~~

如果僅僅是一堆圖片展示，類似商品切換，更見簡單，就不需要設置滾動監聽和點擊監聽了~

4、最后看自定義的MyHorizontalScrollView類

package com.example.zhy_horizontalscrollview; import java.util.HashMap; import java.util.Map; import android.content.Context; import android.graphics.Color; import android.util.AttributeSet; import android.util.DisplayMetrics; import android.util.Log; import android.view.MotionEvent; import android.view.View; import android.view.View.OnClickListener; import android.view.WindowManager; import android.widget.HorizontalScrollView; import android.widget.LinearLayout; public class MyHorizontalScrollView extends HorizontalScrollView implements   OnClickListener {  /**   * 圖片滾動時的回調接口   *   * @author zhy   *   */  public interface CurrentImageChangeListener  {   void onCurrentImgChanged(int position, View viewIndicator);  }  /**   * 條目點擊時的回調   *   * @author zhy   *   */  public interface OnItemClickListener  {   void onClick(View view, int pos);  }  private CurrentImageChangeListener mListener;  private OnItemClickListener mOnClickListener;  private static final String TAG = "MyHorizontalScrollView";  /**   * HorizontalListView中的LinearLayout   */  private LinearLayout mContainer;  /**   * 子元素的寬度   */  private int mChildWidth;  /**   * 子元素的高度   */  private int mChildHeight;  /**   * 當前最后一張圖片的index   */  private int mCurrentIndex;  /**   * 當前第一張圖片的下標   */  private int mFristIndex;  /**   * 當前第一個View   */  private View mFirstView;  /**   * 數據適配器   */  private HorizontalScrollViewAdapter mAdapter;  /**   * 每屏幕最多顯示的個數   */  private int mCountOneScreen;  /**   * 屏幕的寬度   */  private int mScreenWitdh;  /**   * 保存View與位置的鍵值對   */  private Map<View, Integer> mViewPos = new HashMap<View, Integer>();  public MyHorizontalScrollView(Context context, AttributeSet attrs)  {   super(context, attrs);   // 獲得屏幕寬度   WindowManager wm = (WindowManager) context     .getSystemService(Context.WINDOW_SERVICE);   DisplayMetrics outMetrics = new DisplayMetrics();   wm.getDefaultDisplay().getMetrics(outMetrics);   mScreenWitdh = outMetrics.widthPixels;  }  @Override  protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec)  {   super.onMeasure(widthMeasureSpec, heightMeasureSpec);   mContainer = (LinearLayout) getChildAt(0);  }  /**   * 加載下一張圖片   */  protected void loadNextImg()  {   // 數組邊界值計算   if (mCurrentIndex == mAdapter.getCount() - 1)   {    return;   }   //移除第一張圖片，且將水平滾動位置置0   scrollTo(0, 0);   mViewPos.remove(mContainer.getChildAt(0));   mContainer.removeViewAt(0);   //獲取下一張圖片，并且設置onclick事件，且加入容器中   View view = mAdapter.getView(++mCurrentIndex, null, mContainer);   view.setOnClickListener(this);   mContainer.addView(view);   mViewPos.put(view, mCurrentIndex);   //當前第一張圖片小標   mFristIndex++;   //如果設置了滾動監聽則觸發   if (mListener != null)   {    notifyCurrentImgChanged();   }  }  /**   * 加載前一張圖片   */  protected void loadPreImg()  {   //如果當前已經是第一張，則返回   if (mFristIndex == 0)    return;   //獲得當前應該顯示為第一張圖片的下標   int index = mCurrentIndex - mCountOneScreen;   if (index >= 0)   { //   mContainer = (LinearLayout) getChildAt(0);    //移除最后一張    int oldViewPos = mContainer.getChildCount() - 1;    mViewPos.remove(mContainer.getChildAt(oldViewPos));    mContainer.removeViewAt(oldViewPos);    //將此View放入第一個位置    View view = mAdapter.getView(index, null, mContainer);    mViewPos.put(view, index);    mContainer.addView(view, 0);    view.setOnClickListener(this);    //水平滾動位置向左移動view的寬度個像素    scrollTo(mChildWidth, 0);    //當前位置--，當前第一個顯示的下標--    mCurrentIndex--;    mFristIndex--;    //回調    if (mListener != null)    {     notifyCurrentImgChanged();    }   }  }  /**   * 滑動時的回調   */  public void notifyCurrentImgChanged()  {   //先清除所有的背景色，點擊時會設置為藍色   for (int i = 0; i < mContainer.getChildCount(); i++)   {    mContainer.getChildAt(i).setBackgroundColor(Color.WHITE);   }   mListener.onCurrentImgChanged(mFristIndex, mContainer.getChildAt(0));  }  /**   * 初始化數據，設置數據適配器   *   * @param mAdapter   */  public void initDatas(HorizontalScrollViewAdapter mAdapter)  {   this.mAdapter = mAdapter;   mContainer = (LinearLayout) getChildAt(0);   // 獲得適配器中第一個View   final View view = mAdapter.getView(0, null, mContainer);   mContainer.addView(view);   // 強制計算當前View的寬和高   if (mChildWidth == 0 && mChildHeight == 0)   {    int w = View.MeasureSpec.makeMeasureSpec(0,      View.MeasureSpec.UNSPECIFIED);    int h = View.MeasureSpec.makeMeasureSpec(0,      View.MeasureSpec.UNSPECIFIED);    view.measure(w, h);    mChildHeight = view.getMeasuredHeight();    mChildWidth = view.getMeasuredWidth();    Log.e(TAG, view.getMeasuredWidth() + "," + view.getMeasuredHeight());    mChildHeight = view.getMeasuredHeight();    // 計算每次加載多少個View    mCountOneScreen = mScreenWitdh / mChildWidth+2;    Log.e(TAG, "mCountOneScreen = " + mCountOneScreen      + " ,mChildWidth = " + mChildWidth);   }   //初始化第一屏幕的元素   initFirstScreenChildren(mCountOneScreen);  }  /**   * 加載第一屏的View   *   * @param mCountOneScreen   */  public void initFirstScreenChildren(int mCountOneScreen)  {   mContainer = (LinearLayout) getChildAt(0);   mContainer.removeAllViews();   mViewPos.clear();   for (int i = 0; i < mCountOneScreen; i++)   {    View view = mAdapter.getView(i, null, mContainer);    view.setOnClickListener(this);    mContainer.addView(view);    mViewPos.put(view, i);    mCurrentIndex = i;   }   if (mListener != null)   {    notifyCurrentImgChanged();   }  }  @Override  public boolean onTouchEvent(MotionEvent ev)  {   switch (ev.getAction())   {   case MotionEvent.ACTION_MOVE: //   Log.e(TAG, getScrollX() + "");    int scrollX = getScrollX();    // 如果當前scrollX為view的寬度，加載下一張，移除第一張    if (scrollX >= mChildWidth)    {     loadNextImg();    }    // 如果當前scrollX = 0， 往前設置一張，移除最后一張    if (scrollX == 0)    {     loadPreImg();    }    break;   }   return super.onTouchEvent(ev);  }  @Override  public void onClick(View v)  {   if (mOnClickListener != null)   {    for (int i = 0; i < mContainer.getChildCount(); i++)    {     mContainer.getChildAt(i).setBackgroundColor(Color.WHITE);    }    mOnClickListener.onClick(v, mViewPos.get(v));   }  }  public void setOnItemClickListener(OnItemClickListener mOnClickListener)  {   this.mOnClickListener = mOnClickListener;  }  public void setCurrentImageChangeListener(    CurrentImageChangeListener mListener)  {   this.mListener = mListener;  } }

首先，加載第一個Item，根據item的寬計算當前屏幕可以加載多少張圖片，然后初始化第一屏的圖片，接下來就是從寫onTouchEvent，在其中監聽用戶的ACTION_MOVE，然后根據移動的距離加載前一張或者后一張，同時動態移除不可見的View，回收內存~~~~

代碼中有個Map專門存儲View和posion的，主要是為了給點擊回調提供當前的View的位置，有點類似：Android 自定義 ViewPager 打造千變?nèi)f化的圖片切換效果里面的Map的巧妙用法~~

是不是完全實現了ViewPager和HorizontalScrollView的合體~~~HorizontalScrollView的效果，ViewPager的特性~~~~

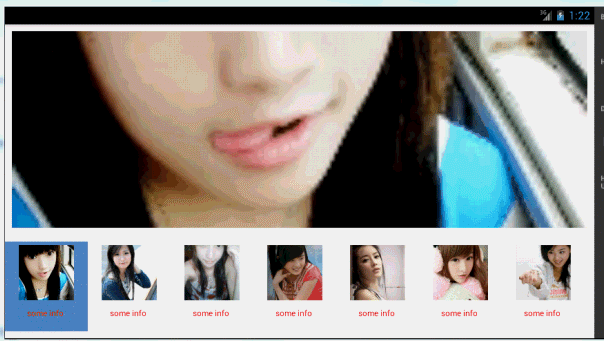

最后貼一下旋轉屏幕后的效果圖：

android,多圖片橫向滑動,HorizontalScrollView
