如果你還在受老板的“這個左移一個像素，再右移兩個像素看看，不對不對移回來。這個大了。你沒看見嗎？這個變形了！”這樣的氣，那么學完這篇文章，你就可以回他“我已經適配了，你沒看粗來嗎？”

我們先來了解兩個概念:屏幕尺寸和屏幕的分辨率:

屏幕尺寸: 就是屏幕的對角線的長度,度量單位是英寸,1英寸等于2.54厘米.

例如小米5的屏幕尺寸就為5.15英寸.nexus 5的屏幕為4.95英寸.

Android屏幕適配,Android屏幕適配經驗,Android,屏幕適配

屏幕分辨率: 實際上就是屏幕橫縱坐標上面的像素點.如比較常見的1280×720,1920×1080,480*800等等.

內功心法篇：

概念：

1.像素單位pixel / px

屏幕最小顯示單位。放大后就像每信號的電視機。

2.分辨率:
表示屏幕像素點個數，用 "寬x高"表示
常見分辨率：320x480 480x800 720x1080 1080x1920
2k屏: 2560x1440 比如三星s6以后的系列機，親測看vr視頻杠杠的
4k屏: 4096x2160這個電視機的，當我沒說
奇葩屏: 例如mx4/mx4Pro ，這是一種奇葩的寬屏，你家公司有這臺手機就酸爽了

ios: 5c 5s -> 1136x640 6 6s -> 1334x750 6+ 6s+ -> 1920x1080

但不管iphone的還是各種Android手機，屏幕的比例都是16:9（不信你算算），所以視頻的比例幾乎都是16:9。

獲取屏幕像素方法：

getResources().getDisplayMetrics().widthPixels;
getResources().getDisplayMetrics().heightPixels;

3.尺寸

單位 inch 英寸 1inch = 2.54cm ，指屏幕對角線長度
手機常見尺寸 4.7 5.0 5.2 5.5 5.7 6.0
加大號尺寸 7.0，時不時在地鐵里看到有人捧個板磚在那：“喂！喂！”

4.像素密度

單位 dpi (dots per inch)，翻譯過來就知道每英寸像素點的個數(當然是越多越清晰啦)

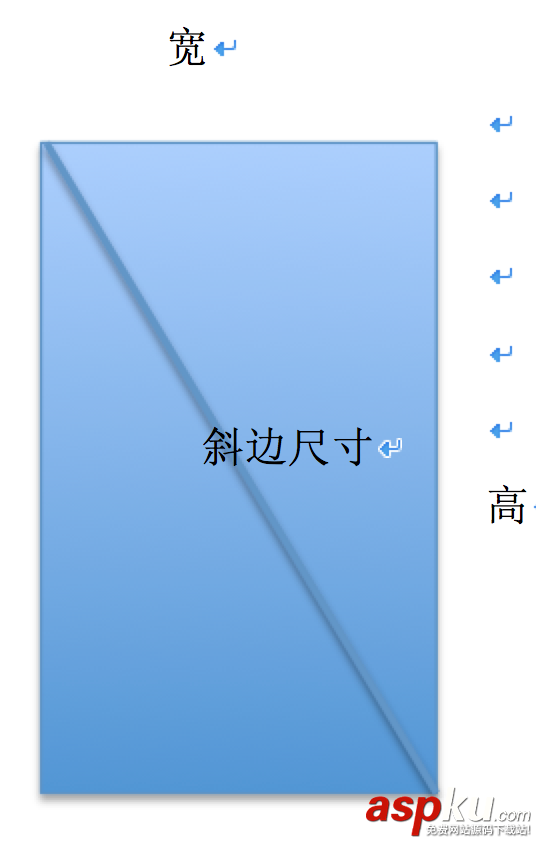

Android屏幕適配,Android屏幕適配經驗,Android,屏幕適配
計算示意圖

由勾股定理知：

斜邊尺寸² = 寬²+高²
像素密度 = √寬²+高²／尺寸

5.密度無關像素：
單位 dp/dip density-independent pixel
Android特有單位，保證不同屏幕像素密度設備顯示相同的效果。

密度類型代表的分辨率（px）屏幕密度（dpi）換算（px/dp）比例

低密度（ldpi） 240x320 120 1dp=0.75px 3
中密度（mdpi） 320x480 160 1dp=1px 4
高密度（hdpi） 480x800 240 1dp=1.5px 6
超高密度（xhdpi） 720x1280 320 1dp=2px 8
超超高密度（xxhdpi） 1080x1920 480 1dp=3px 12
舉個栗子：

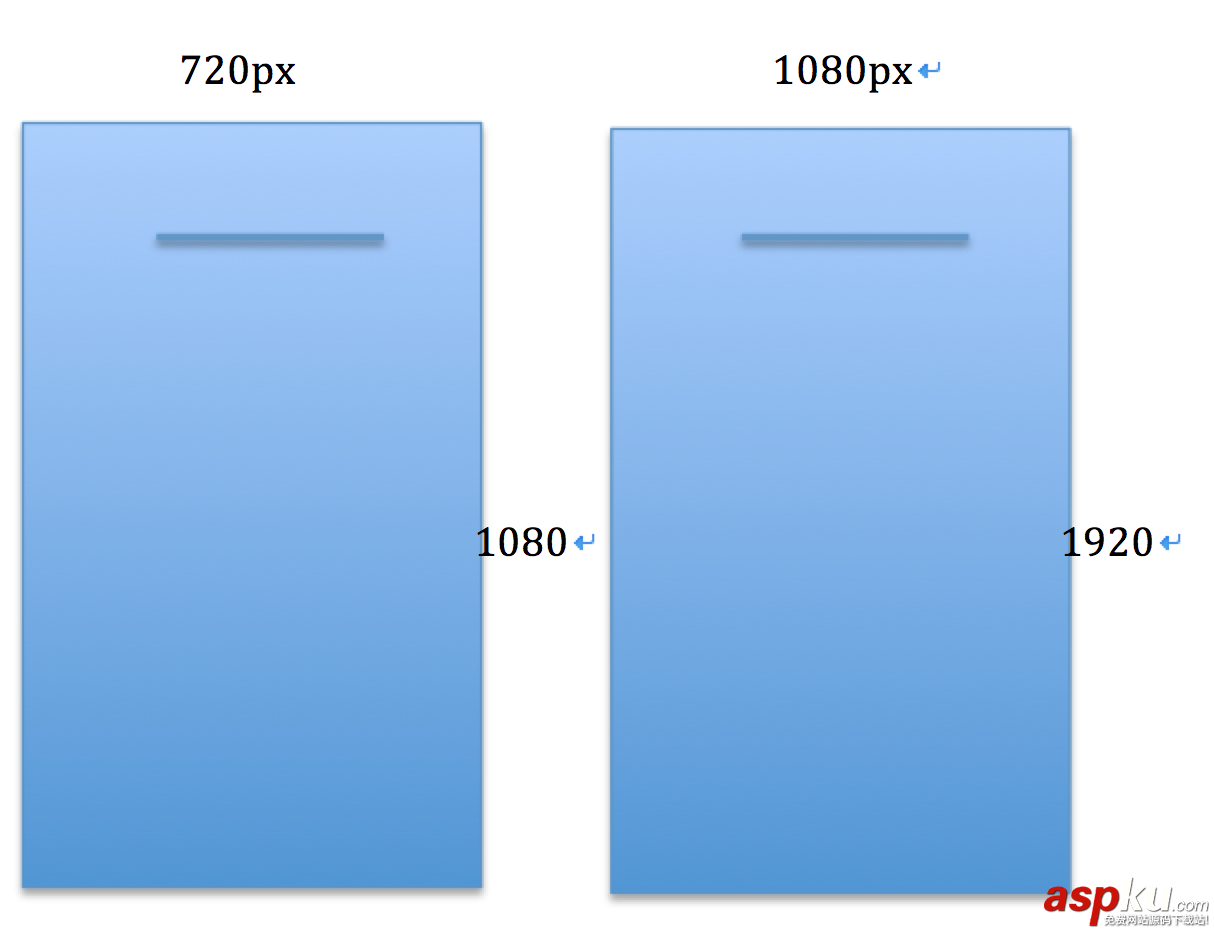

Android屏幕適配,Android屏幕適配經驗,Android,屏幕適配
同尺寸不同分辨率屏幕

假設布局中有個控件寬度為100dp，看看它的寬度是實際顯示是怎樣的

第一張分辨率上
100dp x 2 = 200px, 屏幕寬度的比例 200 : 720 = 1 : 3.6
第二張分辨率上
100dp x 3 = 300px, 屏幕寬度的比例 300 : 1080 = 1 : 3.6
在屏幕中占比都一樣，所以界面效果是一樣的。

6.獨立比例像素：

單位 sp/sip scale-independent-pixel
用于表示字體大小，不推薦奇數容易丟失精度。

雖然用dp為單位，解決了不同分辨率顯示相同尺寸，單個控件長寬一樣。但是不同手機尺寸是不一樣的，所以整體的縮放比例是不一樣的。會出現大屏顯示完全，小屏只顯示一大半。

問題造成原因：

1.訂制系統多種多樣：小米MIUI,魅族flyme，oppo colorOs,華為EMUI，vivo FunTouchOs等等
2.各種尺寸
3.類似于華為等手機帶有虛擬菜單的，而且可以調節消失與顯示，曾折磨過我一天。

于是，為了解決以上問題，我們可以用以下方法，我要說了哦，就是，就是，就是:

招式篇：

------------------------------------一條很明顯的分割線------------------------------------

1.制作.9圖請看我的另一篇文章

2.用自適應和指定比例控件請看我的另一篇文章

3.在自定義view中很多長度都是用px作為默認單位的，這樣會導致不同分辨率顯示不一樣，所以將要固定用dp固定長度，轉化成對應分辨率的px值，方法如下

public static int dp2px(Context context, float dipValue) {     final float scale = context.getResources().getDisplayMetrics().density;     return (int) (dipValue * scale + 0.5f);  }

獲取DisplayMetrics屏幕測量類，獲取密度（每dp有多少像素）,
dpvalue 乘以密度就是像素值，但是為什么末尾要加上0.5f呢？
因為精度的問題，數學上1.1四舍五入為1，1.5為2
但java里，（int）1.1=1，（int）1.9 = 1,只會舍，不會入
所以都加上0.5f，（int）（1.1+0.5）=1，（int）（1.5+0.5）=2，保證了數學上的一致。

5.在項目中針對你所需要適配的手機屏幕的分辨率自適配對應dp-px換算比

這是是用鴻洋大神的尺寸生成類：

public class CreatedimenUtil {  private int baseW;  private int baseH;  private String dirStr = "./res";  private final static String WTemplate = "<dimen name=/"x{0}/">{1}px</dimen>/n";  private final static String HTemplate = "<dimen name=/"y{0}/">{1}px</dimen>/n";  /**   * {0}-HEIGHT   */  private final static String VALUE_TEMPLATE = "values-{0}x{1}";  private static final String SUPPORT_DIMESION = "320,480;480,800;480,854;540,960;600,1024;720,1184;720,1196;720,1280;768,1024;800,1280;1080,1812;1080,1920;1440,2560;";  private String supportStr = SUPPORT_DIMESION;  public CreatedimenUtil(int baseX, int baseY, String supportStr) {    this.baseW = baseX;    this.baseH = baseY;    if (!this.supportStr.contains(baseX + "," + baseY)) {      this.supportStr += baseX + "," + baseY + ";";    }    this.supportStr += validateInput(supportStr);    System.out.println(supportStr);    File dir = new File(dirStr);    if (!dir.exists()) {      dir.mkdir();    }    System.out.println(dir.getAbsoluteFile());  }  /**   * @param supportStr   *      w,h_...w,h;   * @return   */  private String validateInput(String supportStr) {    StringBuffer sb = new StringBuffer();    String[] vals = supportStr.split("_");    int w = -1;    int h = -1;    String[] wh;    for (String val : vals) {      try {        if (val == null || val.trim().length() == 0)          continue;        wh = val.split(",");        w = Integer.parseInt(wh[0]);        h = Integer.parseInt(wh[1]);      } catch (Exception e) {        System.out.println("skip invalidate params : w,h = " + val);        continue;      }      sb.append(w + "," + h + ";");    }    return sb.toString();  }  public void generate() {    String[] vals = supportStr.split(";");    for (String val : vals) {      String[] wh = val.split(",");      generateXmlFile(Integer.parseInt(wh[0]), Integer.parseInt(wh[1]));    }  }  private void generateXmlFile(int w, int h) {    StringBuffer sbForWidth = new StringBuffer();    sbForWidth.append("<?xml version=/"1.0/" encoding=/"utf-8/"?>/n");    sbForWidth.append("<resources>");    float cellw = w * 1.0f / baseW;    System.out.println("width : " + w + "," + baseW + "," + cellw);    for (int i = 1; i < baseW; i++) {      sbForWidth.append(WTemplate.replace("{0}", i + "").replace("{1}",          change(cellw * i) + ""));    }    sbForWidth.append(WTemplate.replace("{0}", baseW + "").replace("{1}",        w + ""));    sbForWidth.append("</resources>");    StringBuffer sbForHeight = new StringBuffer();    sbForHeight.append("<?xml version=/"1.0/" encoding=/"utf-8/"?>/n");    sbForHeight.append("<resources>");    float cellh = h *1.0f/ baseH;    System.out.println("height : "+ h + "," + baseH + "," + cellh);    for (int i = 1; i < baseH; i++) {      sbForHeight.append(HTemplate.replace("{0}", i + "").replace("{1}",          change(cellh * i) + ""));    }    sbForHeight.append(HTemplate.replace("{0}", baseH + "").replace("{1}",        h + ""));    sbForHeight.append("</resources>");    File fileDir = new File(dirStr + File.separator        + VALUE_TEMPLATE.replace("{0}", h + "")//        .replace("{1}", w + ""));    fileDir.mkdir();    File layxFile = new File(fileDir.getAbsolutePath(), "lay_x.xml");    File layyFile = new File(fileDir.getAbsolutePath(), "lay_y.xml");    try {      PrintWriter pw = new PrintWriter(new FileOutputStream(layxFile));      pw.print(sbForWidth.toString());      pw.close();      pw = new PrintWriter(new FileOutputStream(layyFile));      pw.print(sbForHeight.toString());      pw.close();    } catch (FileNotFoundException e) {      e.printStackTrace();    }  }  public static float change(float a) {    int temp = (int) (a * 100);    return temp / 100f;  }  public static void main(String[] args) {    int baseW = 320;    int baseH = 400;    String addition = "";    try {      if (args.length >= 3) {        baseW = Integer.parseInt(args[0]);        baseH = Integer.parseInt(args[1]);        addition = args[2];      } else if (args.length >= 2) {        baseW = Integer.parseInt(args[0]);        baseH = Integer.parseInt(args[1]);      } else if (args.length >= 1) {        addition = args[0];      }    } catch (NumberFormatException e) {      System.err          .println("right input params : java -jar xxx.jar width height w,h_w,h_..._w,h;");      e.printStackTrace();      System.exit(-1);    }    new CreatedimenUtil(baseW, baseH, addition).generate();  }}

private static final String SUPPORT_DIMESION = "320,480;480,800;480,854;540,960;600,1024;720,1184;720,1196;720,1280;768,1024;800,1280;1080,1812;1080,1920;1440,2560;";

這里選擇性生成需要適配的屏幕分辨率
