前言
大家都知道在Android中，自定義控件是一個非常重要的知識點，而自定義控件對Android開發者是一個難點，考驗開發人員對View原理的理解，對于繼承View的自定義控件，一般都需要重寫onDraw方法，而且往往需要開發人員能夠掌握Paint這個類。
簡介
The Paint class holds the style and color information about how to draw geometries, text and bitmaps.
Paint：該類保存了繪制幾何圖形、文本和位圖的樣式和顏色信息。也就是說我們可以使用Paint保存的樣式和顏色，來繪制圖形、文本和bitmap，這就是Paint的強大之處。接下來我們使用Paint來繪圖，并且看看該類有哪些樣式和顏色。
Paint的使用
使用Paint之前需要初始化
mPaint = new Paint();
設置筆（Paint）的顏色和alpha值：
mPaint.setColor(Color.BLUE);mPaint.setAlpha(255);
注意：alpha的范圍是[0..255]，而不是[0..1]，是一個int值。
設置畫筆的樣式：通過mPaint.setStyle()來設置樣式。
public enum Style { /** * Geometry and text drawn with this style will be filled, ignoring all * stroke-related settings in the paint. */ FILL (0), /** * Geometry and text drawn with this style will be stroked, respecting * the stroke-related fields on the paint. */ STROKE (1), /** * Geometry and text drawn with this style will be both filled and * stroked at the same time, respecting the stroke-related fields on * the paint. This mode can give unexpected results if the geometry * is oriented counter-clockwise. This restriction does not apply to * either FILL or STROKE. */ FILL_AND_STROKE (2); Style(int nativeInt) { this.nativeInt = nativeInt; } final int nativeInt; }總共有三種畫筆的樣式
FILL：填充內容；
STROKE：描邊；
FILL_AND_STROKE：填充內容并描邊。
設置畫筆的寬度
mPaint.setStrokeWidth(50);
設置畫筆的線帽
通過mPaint.setStrokeCap來設置線帽，總共有三種線帽
/** * The Cap specifies the treatment for the beginning and ending of * stroked lines and paths. The default is BUTT. */ public enum Cap { /** * The stroke ends with the path, and does not project beyond it. */ BUTT (0), /** * The stroke projects out as a semicircle, with the center at the * end of the path. */ ROUND (1), /** * The stroke projects out as a square, with the center at the end * of the path. */ SQUARE (2); private Cap(int nativeInt) { this.nativeInt = nativeInt; } final int nativeInt; }BUTT：沒有線帽，默認模式
ROUND：圓形
SQUARE：方形
三種線帽對比：
@Override protected void onDraw(Canvas canvas) { super.onDraw(canvas); mPaint.setColor(Color.BLUE); mPaint.setAlpha(255); //設置畫筆的樣式 mPaint.setStyle(Paint.Style.FILL_AND_STROKE); //畫筆的寬度 mPaint.setStrokeWidth(50); mPaint.setStrokeCap(Paint.Cap.SQUARE);//方形 mPaint.setStrokeJoin(Paint.Join.BEVEL);//直線 Path path = new Path(); path.moveTo(100, 100); path.lineTo(300, 100); canvas.drawPath(path, mPaint); mPaint.reset();//重置 mPaint.setColor(Color.RED); mPaint.setStyle(Paint.Style.FILL_AND_STROKE); mPaint.setStrokeWidth(50); mPaint.setStrokeCap(Paint.Cap.ROUND);//圓形 mPaint.setStrokeJoin(Paint.Join.BEVEL);//直線 Path path1 = new Path(); path1.moveTo(100, 200); path1.lineTo(300, 200); canvas.drawPath(path1, mPaint); mPaint.reset();//重置 mPaint.setColor(Color.GREEN); mPaint.setStyle(Paint.Style.FILL_AND_STROKE); mPaint.setStrokeWidth(50); mPaint.setStrokeCap(Paint.Cap.BUTT);//沒有 mPaint.setStrokeJoin(Paint.Join.BEVEL);//直線 Path path2 = new Path(); path2.moveTo(100, 300); path2.lineTo(300, 300); canvas.drawPath(path2, mPaint); }上面代碼中有個重置畫筆，這時候需要重新設置畫筆。
線帽對比
設置Join
使用setStrokeJoin方法來設置Join，Join有三種類型：
BEVEL：直線
ROUND：圓角
MITER：銳角
@Override protected void onDraw(Canvas canvas) { super.onDraw(canvas); mPaint.setColor(Color.BLUE); mPaint.setAlpha(255); mPaint.setStyle(Paint.Style.STROKE);//設置畫筆的樣式 mPaint.setStrokeWidth(50);//畫筆的寬度 mPaint.setStrokeCap(Paint.Cap.BUTT);//線帽 mPaint.setStrokeJoin(Paint.Join.BEVEL); Path path = new Path(); path.moveTo(100, 100); path.lineTo(300, 100); path.lineTo(100, 300); path.close(); canvas.drawPath(path, mPaint); mPaint.reset();//重置 mPaint.setColor(Color.RED); mPaint.setStyle(Paint.Style.FILL_AND_STROKE); mPaint.setStrokeWidth(50); mPaint.setStrokeCap(Paint.Cap.BUTT);//圓形 mPaint.setStrokeJoin(Paint.Join.ROUND);//圓弧 Path path1 = new Path(); path1.moveTo(100, 400); path1.lineTo(300, 400); path1.lineTo(100, 700); path1.close(); canvas.drawPath(path1, mPaint); mPaint.reset();//重置 mPaint.setColor(Color.GREEN); mPaint.setStyle(Paint.Style.FILL_AND_STROKE); mPaint.setStrokeWidth(50); mPaint.setStrokeCap(Paint.Cap.BUTT);//沒有 mPaint.setStrokeJoin(Paint.Join.MITER);//銳角 Path path2 = new Path(); path2.moveTo(100, 800); path2.lineTo(300, 800); path2.lineTo(100, 1100); path2.close(); canvas.drawPath(path2, mPaint); }

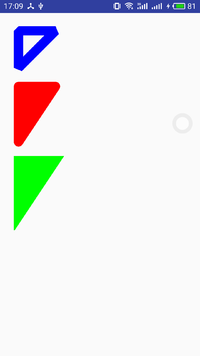

Join對比
以上就是Join三種類型對比。
設置防鋸齒
mPaint.setAntiAlias(true);
如果設置防鋸齒，會損失一定的性能
抖動處理
使用mPaint.setDither()方法，設置是否使用圖像抖動處理。會使繪制的圖片等顏色更加的清晰以及飽滿，也是損失性能。
使用Path繪制圖形

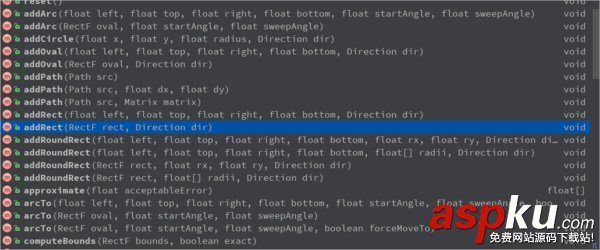

Path繪制圖形
點組成線，線組成面，這樣Path可以繪制各種各樣的圖形，可以說是無所不能的了，但是Path也提供了很多方法，來繪制圖形。
文本繪制
上文中，介紹了Paint畫筆，和繪制了一些圖形。但是介紹Paint的時候，我們知道它可以繪制圖形，文本和bitmap，所以Paint是非常強大的了，我們看下Paint是如何繪制文本的。
設置字符之間的間距
setLetterSpacing
設置文本刪除線
mPaint.setStrikeThruText(true);
是否設置下劃線
mPaint.setUnderlineText(true);
設置文本大小
mPaint.setTextSize(textSize);
設置字體類型
mPaint.setTypeface(Typeface.BOLD);// Stylepublic static final int NORMAL = 0;//常規public static final int BOLD = 1;//粗體public static final int ITALIC = 2; //斜體public static final int BOLD_ITALIC = 3;//粗斜體
字體類型有以上四種類型可以設置。
加載自定義字體
Typeface.create(familyName, style)
文字傾斜
mPaint.setTextSkewX(-0.25f);
文字傾斜默認為0，官方推薦的-0.25f是斜體
文本對齊方式
mPaint.setTextAlign(Align.LEFT)
有三種：
public enum Align { /** * The text is drawn to the right of the x,y origin */ LEFT (0),//左對齊 /** * The text is drawn centered horizontally on the x,y origin */ CENTER (1),//居中 /** * The text is drawn to the left of the x,y origin */ RIGHT (2);//右對齊 private Align(int nativeInt) { this.nativeInt = nativeInt; } final int nativeInt; }計算制定長度的字符串
int breadText = mPaint.breakText(text, measureForwards, maxWidth, measuredWidth)
注意：字符長度、字符個數、顯示的時候是真實的長度
Rect bounds獲取文本的矩形區域（寬高）mPaint.getTextBounds(text, index, count, bounds)mPaint.getTextBounds(text, start, end, bounds) //獲取文本的寬度，和上面類似，但是是一個比較粗略的結果float measureText = mPaint.measureText(str);//獲取文本的寬度，和上面類似，但是是比較精準的。float[] measuredWidth = new float[10];//measuredWidth得到每一個字符的寬度；textWidths字符數int textWidths = mPaint.getTextWidths(str, measuredWidth);mPaint.getTextWidths(text, start, end, widths)
使用drawText繪制文本
public class PaintView extends View { private Paint mPaint; private String text = "你是我世界之光，我心另一半"; public PaintView(Context context) { this(context,null); } public PaintView(Context context, @Nullable AttributeSet attrs) { this(context, attrs,0); } public PaintView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) { super(context, attrs, defStyleAttr); init(context, attrs, defStyleAttr); } private void init(Context context, AttributeSet attrs, int defStyleAttr) { mPaint = new Paint(); } @Override protected void onDraw(Canvas canvas) { super.onDraw(canvas); mPaint.setColor(Color.BLUE); mPaint.setStyle(Paint.Style.STROKE);//設置畫筆的樣式 mPaint.setStrokeCap(Paint.Cap.BUTT);//線帽 mPaint.setStrokeJoin(Paint.Join.BEVEL); int top = 100; int baselineX = 0; mPaint.setTextSize(50); mPaint.setTextAlign(Paint.Align.LEFT); canvas.drawLine(0, top, 2000, top, mPaint); //文本Metrics Paint.FontMetrics fontMetrics = mPaint.getFontMetrics(); float baselineY = top - fontMetrics.top; canvas.drawText(text, baselineX, baselineY, mPaint); }}

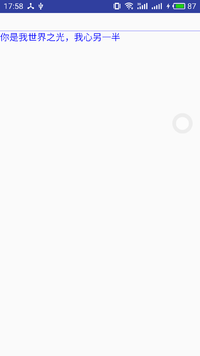

繪制文本
繪制文本時，還有一個很重要的知識點就是基線的確定
DrawText 基線的確定
在自定義控件的時候，有時候會用到DrawText 方法.
先把自定義TextView的貼出來
@Override protected void onDraw(Canvas canvas) { super.onDraw(canvas); int x = getPaddingLeft(); //dy 代表的是：高度的一半到 baseLine的距離 Paint.FontMetricsInt fontMetrics = paint.getFontMetricsInt(); // top 是一個負值 bottom 是一個正值 top，bttom的值代表是 bottom是baseLine到文字底部的距離（正值） // 必須要清楚的，可以自己打印就好 int dy = (fontMetrics.bottom - fontMetrics.top)/2 - fontMetrics.bottom; int baseLine = getHeight()/2 + dy; canvas.drawText(costom_text,x,baseLine,paint); }/** * Draw the text, with origin at (x,y), using the specified paint. The * origin is interpreted based on the Align setting in the paint. * * @param text The text to be drawn * @param x The x-coordinate of the origin of the text being drawn * @param y The y-coordinate of the baseline of the text being drawn * @param paint The paint used for the text (e.g. color, size, style) */ public void drawText(@NonNull String text, float x, float y, @NonNull Paint paint) { native_drawText(mNativeCanvasWrapper, text, 0, text.length(), x, y, paint.mBidiFlags, paint.getNativeInstance(), paint.mNativeTypeface); }x，y 分別表示 基線的開始坐標，并不是 文字左上角的坐標，因為文字的繪制是以基線為基礎的

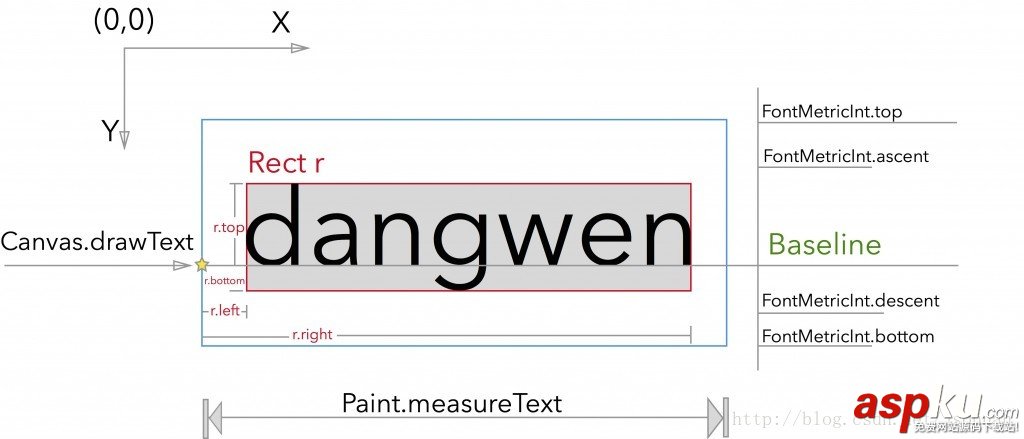

圖中的 五角星 所在的線 就是基線 BaseLine,那么如何確定基線的x,y坐標呢?
首寫我們先確定一下x坐標 ：int x = getPaddingLeft(); 也就是文字距左邊的距離
y坐標：
1、我們先計算一下文字高度的一半到 baseLine的距離。
int dy = (fontMetrics.bottom - fontMetrics.top)/2 - fontMetrics.bottom;
2、之后我們再使用控件高度的一般，加上文字高度的一半到 baseLine的距離，就是基線的y坐標
int baseLine = getHeight()/2 + dy;
總結
以上就是這篇文章的全部內容了，希望本文的內容對大家的學習或者工作具有一定的參考學習價值，如果有疑問大家可以留言交流，謝謝大家對VEVB武林網的支持。
