大家在使用主流的視頻軟件以及直播軟件的時候，經常會看到打開視頻最小化以后，不是直接關閉，而是在屏幕右下角一個小窗口的樣子，本次小編就給大家?guī)淼氖怯肁ndroid實現在視頻或者語音通話的時候，最小化也是出現一個懸浮框的效果。
關于音視頻通話過程中最小化成懸浮框這個功能的實現，網絡上類似的文章很多，但是好像還沒看到解釋的較為清晰的，這里因?yàn)轫?xiàng)目需要實現了這樣的一個功能，今天我把它記錄下來，一方面為了以后用到便于自己查閱，一方面也給有需要的人提供一個思路，讓大家少走彎路。這里我也是參考了些有關Android懸浮框的文章，再結合自己的理解所實現出來的，可能實現的方法不是最好，但是這或許也是一個可行的方案。
一、實現效果（gif效果可能錄制的不是特別好）
二、實現思路
關于這個功能的實現其實不難，這里我把實現思路拆分為了兩步：1、視頻通話Activity的最小化。 2、視頻通話懸浮框的開啟

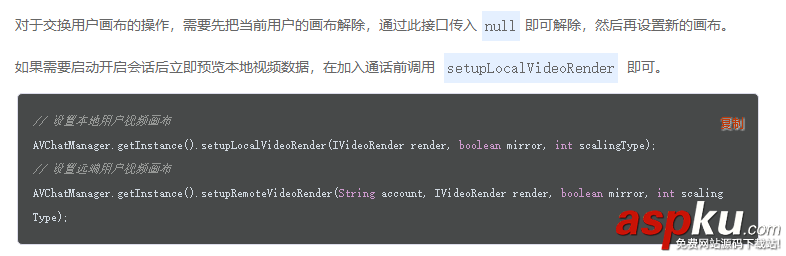

具體思路是這樣的：當用戶點擊最小化按鈕的時候，最小化我們的視頻通話Activity（這時Activity處于后臺狀態），移除原先在Activity的視頻畫布（因?yàn)槲矣玫氖蔷W(wǎng)易云信，這里他們只能允許一個視頻畫布存在，這里看情況要不要移除），于此同時，延時個幾百毫秒，開啟懸浮框，新建一個新的視頻畫布然后動態添加到懸浮框里面去，監聽?wèi)腋】虻挠|摸事件，讓懸浮框可以拖拽移動；監聽?wèi)腋】虻狞c(diǎn)擊事件，如果用戶點擊了懸浮框，則移除懸浮框里面新建的那個視頻畫布，然后重新調起我們?cè)诤笈_(tái)的視頻通話Activity，緊接著新建一個新的視頻畫布重新動態的添加到Activity里面去。關于視頻畫布的添加移除方法，這里要看一下所接入的第三方SDK，如用的若是網易云信的SDK，他們的方法如下（下面摘自他們的SDK說明文檔），也就是說移除畫布我只需要傳入null就行了。
1.Activity是如何實現最小化的？
Activity最小化可能你沒有聽過，但是只要姿勢對的話，其實實現起來非常簡單，因?yàn)锳ctivity本身就自帶了一個moveTaskToBack(boolean nonRoot)，如果我們要實現最小化，只需要調用moveTaskToBack(true)傳入一個true值就可以了，但是這里有一個前提，就是需要設置Activity的啟動模式為singleInstance模式，兩步搞定。（注：這里先記住一個小知識點，就是activity最小化后重新從后臺回到前臺會回調onRestart()方法）
@Overridepublic boolean moveTaskToBack(boolean nonRoot) {return super.moveTaskToBack(nonRoot);}2.懸浮框是如何開啟的？
這里我把懸浮框的實現方法寫在一個服務Service里面，將懸浮框的開啟關閉與服務Service的綁定解綁所關聯起來，開啟服務即相當于開啟我們的懸浮框，解綁服務則相當于關閉關閉的懸浮框，以此來達到更好的控制效果。
a. 首先我們聲明一個服務類，取名為FloatVideoWindowService：
public class FloatVideoWindowService extends Service { @Nullable @Override public IBinder onBind(Intent intent) { return new MyBinder(); } public class MyBinder extends Binder { public FloatVideoWindowService getService() { return FloatVideoWindowService.this; } } @Override public void onCreate() { super.onCreate(); } @Override public int onStartCommand(Intent intent, int flags, int startId) { return super.onStartCommand(intent, flags, startId); } @Override public void onDestroy() { super.onDestroy(); }}b. 為懸浮框建立一個布局文件alert_float_video_layout，這里根據需求去寫，如果只是像我上面gif那樣，只需要懸浮框顯示對方的視頻畫布，那么布局文件可以如下所示：（其中懸浮框大小我這里固定為長80dp，高110dp，id為small_size_preview的Linearlayout主要是一個容器，可以動態的添加view到里面去，也就是我們的視頻畫布）
<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:app="http://schemas.android.com/apk/res-auto" android:layout_width="wrap_content" android:layout_height="wrap_content"> <FrameLayout android:layout_width="80dp" android:layout_height="110dp" android:background="@color/black_1f2d3d"> <LinearLayout android:id="@+id/small_size_preview" android:layout_width="match_parent" android:layout_height="match_parent" android:background="@color/transparent" android:orientation="vertical" /> </FrameLayout></LinearLayout>
c. 布局定義好后，接下來就要對懸浮框做一些初始化操作了，初始化操作這里我們放在服務的onCreate()生命周期里面執行，因?yàn)橹恍枰獔?zhí)行一次就行了。這里的初始化主要包括對：懸浮框的基本參數（位置，寬高等），懸浮框的點擊事件以及懸浮框的觸摸事件（即可拖動范圍）等的設置，代碼注釋已經很清楚，直接看代碼，如下所示：
public class FloatVideoWindowService extends Service { private WindowManager mWindowManager; private WindowManager.LayoutParams wmParams; private LayoutInflater inflater; //constant private boolean clickflag; //view private View mFloatingLayout; //浮動布局 private LinearLayout smallSizePreviewLayout; //容器父布局 @Nullable @Override public IBinder onBind(Intent intent) { return new MyBinder(); } public class MyBinder extends Binder { public FloatVideoWindowService getService() { return FloatVideoWindowService.this; } } @Override public void onCreate() { super.onCreate(); initWindow();//設置懸浮窗基本參數（位置、寬高等） initFloating();//懸浮框點擊事件的處理 } @Override public int onStartCommand(Intent intent, int flags, int startId) { return super.onStartCommand(intent, flags, startId); } @Override public void onDestroy() { super.onDestroy(); } /** * 設置懸浮框基本參數（位置、寬高等） */ private void initWindow() { mWindowManager = (WindowManager) getApplicationContext().getSystemService(Context.WINDOW_SERVICE); wmParams = getParams();//設置好懸浮窗的參數 // 懸浮窗默認顯示以左上角為起始坐標 wmParams.gravity = Gravity.LEFT | Gravity.TOP; //懸浮窗的開始位置，因?yàn)樵O(shè)置的是從左上角開始，所以屏幕左上角是x=0;y=0 wmParams.x = 70; wmParams.y = 210; //得到容器，通過這個inflater來獲得懸浮窗控件 inflater = LayoutInflater.from(getApplicationContext()); // 獲取浮動窗口視圖所在布局 mFloatingLayout = inflater.inflate(R.layout.alert_float_video_layout, null); // 添加懸浮窗的視圖 mWindowManager.addView(mFloatingLayout, wmParams); } private WindowManager.LayoutParams getParams() { wmParams = new WindowManager.LayoutParams(); //設置window type 下面變量2002是在屏幕區域顯示，2003則可以顯示在狀態欄之上 wmParams.type = WindowManager.LayoutParams.TYPE_TOAST; //設置可以顯示在狀態欄上 wmParams.flags = WindowManager.LayoutParams.FLAG_NOT_FOCUSABLE | WindowManager.LayoutParams.FLAG_NOT_TOUCH_MODAL | WindowManager.LayoutParams.FLAG_LAYOUT_IN_SCREEN | WindowManager.LayoutParams.FLAG_LAYOUT_INSET_DECOR | WindowManager.LayoutParams.FLAG_WATCH_OUTSIDE_TOUCH; //設置懸浮窗口長寬數據 wmParams.width = WindowManager.LayoutParams.WRAP_CONTENT; wmParams.height = WindowManager.LayoutParams.WRAP_CONTENT; return wmParams; } private void initFloating() { smallSizePreviewLayout = mFloatingLayout.findViewById(R.id.small_size_preview); //懸浮框點擊事件 smallSizePreviewLayout.setOnClickListener(new View.OnClickListener() { @Override public void onClick(View v) { //在這里實現點擊重新回到Activity } }); //懸浮框觸摸事件，設置懸浮框可拖動 smallSizePreviewLayout.setOnTouchListener(new FloatingListener()); } //開始觸控的坐標，移動時的坐標（相對于屏幕左上角的坐標） private int mTouchStartX, mTouchStartY, mTouchCurrentX, mTouchCurrentY; //開始時的坐標和結束時的坐標（相對于自身控件的坐標） private int mStartX, mStartY, mStopX, mStopY; //判斷懸浮窗口是否移動，這里做個標記，防止移動后松手觸發了點擊事件 private boolean isMove; private class FloatingListener implements View.OnTouchListener { @Override public boolean onTouch(View v, MotionEvent event) { int action = event.getAction(); switch (action) { case MotionEvent.ACTION_DOWN: isMove = false; mTouchStartX = (int) event.getRawX(); mTouchStartY = (int) event.getRawY(); mStartX = (int) event.getX(); mStartY = (int) event.getY(); break; case MotionEvent.ACTION_MOVE: mTouchCurrentX = (int) event.getRawX(); mTouchCurrentY = (int) event.getRawY(); wmParams.x += mTouchCurrentX - mTouchStartX; wmParams.y += mTouchCurrentY - mTouchStartY; mWindowManager.updateViewLayout(mFloatingLayout, wmParams); mTouchStartX = mTouchCurrentX; mTouchStartY = mTouchCurrentY; break; case MotionEvent.ACTION_UP: mStopX = (int) event.getX(); mStopY = (int) event.getY(); if (Math.abs(mStartX - mStopX) >= 1 || Math.abs(mStartY - mStopY) >= 1) { isMove = true; } break; } //如果是移動事件不觸發OnClick事件，防止移動的時候一放手形成點擊事件 return isMove; } }}d. 在懸浮框成功被初始化以及相關參數被設置后，接下來就需要將對方的視頻畫布添加到懸浮框里面去了，這樣我們才能看到對方的視頻畫面嘛，同樣我們是在Service的oncreate這個生命周期完成這個操作的，這里視頻畫布的添加方式使用的網易云信的SDK，具體的添加方式視不同的SDK而定，代碼如下所示：
/** * 初始化預覽窗口 */ private void initSurface() { if (smallRender == null) { smallRender = new AVChatSurfaceViewRenderer(getApplicationContext()); } addIntoSmallSizePreviewLayout(smallRender); } /** * 添加surfaceview到smallSizePreviewLayout */ private void addIntoSmallSizePreviewLayout(SurfaceView surfaceView) { if (surfaceView.getParent() != null) { ((ViewGroup) surfaceView.getParent()).removeView(surfaceView); } smallSizePreviewLayout.addView(surfaceView); surfaceView.setZOrderMediaOverlay(true); }e. 我們上面說到要將服務service的綁定與解綁與懸浮框的開啟和關閉相結合，所以既然我們?cè)诜?wù)的oncreate()方法中開啟了懸浮框，那么就應該在其ondestroy()方法中對懸浮框進行關閉，關閉懸浮框的本質是將相關view給移除掉，接著清除我們的視頻畫布，在服務的ondestroy()方法中執行如下代碼：
@Override public void onDestroy() { super.onDestroy(); if (mFloatingLayout != null) { // 移除懸浮窗口 mWindowManager.removeView(mFloatingLayout); } //清除視頻畫布 AVChatManager.getInstance().setupRemoteVideoRender(account, null, false, 0); }f. 服務的綁定方式有bindService和startService兩種，使用不同的綁定方式其生命周期也會不一樣，已知我們需要讓懸浮框在視頻通話activity finish掉的時候也順便關掉，那么理所當然我們就應該采用bind方式來啟動服務，讓他的生命周期跟隨他的開啟者，也即是跟隨開啟它的activity生命周期。
intent = new Intent(this, FloatVideoWindowService.class);//開啟服務顯示懸浮框bindService(intent, mVideoServiceConnection, Context.BIND_AUTO_CREATE);ServiceConnection mVideoServiceConnection = new ServiceConnection() { @Override public void onServiceConnected(ComponentName name, IBinder service) { // 獲取服務的操作對象 FloatVideoWindowService.MyBinder binder = (FloatVideoWindowService.MyBinder) service; binder.getService(); } @Override public void onServiceDisconnected(ComponentName name) { } };三、完整的流程
現在我們將上面所說的給串聯起來，思路會更加清晰一點，假設現在我正在進行視頻通話，點擊視頻最小化按鈕，我們應該按順序執行如下步驟：（如果你姿勢對的話，現在應該是會出現個懸浮框了）
public void startVideoService() { moveTaskToBack(true);//最小化Activity intent = new Intent(this, FloatVideoWindowService.class);//開啟服務顯示懸浮框 bindService(intent, mVideoServiceConnection, Context.BIND_AUTO_CREATE); }當我們點擊懸浮框的時候，可以使用startActivity(intent)來再次打開我們的activity，這時候視頻通話activity會回調onRestart()方法，我們?cè)趏nRestart()生命周期里面unbind解綁掉懸浮框服務，并且重新設置新的視頻畫布到activity上
@Override protected void onRestart() { super.onRestart(); unbindService(mVideoServiceConnection);//不顯示懸浮框 //從懸浮窗進來后重新設置畫布(判斷是不是接通了) if (isCallEstablished) { //如果接通，先清除所有畫布 avChatUI.clearAllSurfaceView(avChatUI.getAccount()); //延遲重新加載遠端和本地的視頻畫布 mHandler.postDelayed(new Runnable() { @Override public void run() { avChatUI.initAllSurfaceView(avChatUI.getAccount()); } }, 800); } else { //如果沒接通，直接初始化所有畫布 avChatUI.initLargeSurfaceView(IMCache.getAccount()); } }以上就是本次為大家分享的關于Android開發的又一功能實現方式，希望我們整理的能夠幫助到你。
