Android API Demos中有很多非常Nice的例子，這些例子的代碼都寫的很出色，如果大家把API Demos中的每個例子研究透了，那么恭喜你已經成為一個真正的Android高手了。這也算是給一些比較迷茫的Android開發者一個指出了一個提升自我能力的方向吧。API Demos中的例子眾多，今天我們就來模仿其中一個3D變換的特效，來實現一種別樣的圖片瀏覽器。

既然是做中軸旋轉的特效，那么肯定就要用到3D變換的功能。在Android中如果想要實現3D效果一般有兩種選擇，一是使用Open GL ES，二是使用Camera。Open GL ES使用起來太過復雜，一般是用于比較高級的3D特效或游戲，像比較簡單的一些3D效果，使用Camera就足夠了。

Camera中提供了三種旋轉方法，分別是rotateX()、rotateY()和rotateZ，調用這三個方法，并傳入相應的角度，就可以讓視圖圍繞這三個軸進行旋轉，而今天我們要做的中軸旋轉效果其實就是讓視圖圍繞Y軸進行旋轉。使用Camera讓視圖進行旋轉的示意圖，如下所示：

Android中軸旋轉特效,Android圖片瀏覽器,Android旋轉特效

那我們就開始動手吧，首先創建一個Android項目，起名叫做RotatePicBrowserDemo，然后我們準備了幾張圖片，用于稍后在圖片瀏覽器中進行瀏覽。

而API Demos中已經給我們提供了一個非常好用的3D旋轉動畫的工具類Rotate3dAnimation，這個工具類就是使用Camera來實現的，我們先將這個這個類復制到項目中來，代碼如下所示：

/**  * An animation that rotates the view on the Y axis between two specified angles.  * This animation also adds a translation on the Z axis (depth) to improve the effect.  */ public class Rotate3dAnimation extends Animation {  private final float mFromDegrees;  private final float mToDegrees;  private final float mCenterX;  private final float mCenterY;  private final float mDepthZ;  private final boolean mReverse;  private Camera mCamera;   /**   * Creates a new 3D rotation on the Y axis. The rotation is defined by its   * start angle and its end angle. Both angles are in degrees. The rotation   * is performed around a center point on the 2D space, definied by a pair   * of X and Y coordinates, called centerX and centerY. When the animation   * starts, a translation on the Z axis (depth) is performed. The length   * of the translation can be specified, as well as whether the translation   * should be reversed in time.   *   * @param fromDegrees the start angle of the 3D rotation   * @param toDegrees the end angle of the 3D rotation   * @param centerX the X center of the 3D rotation   * @param centerY the Y center of the 3D rotation   * @param reverse true if the translation should be reversed, false otherwise   */  public Rotate3dAnimation(float fromDegrees, float toDegrees,    float centerX, float centerY, float depthZ, boolean reverse) {   mFromDegrees = fromDegrees;   mToDegrees = toDegrees;   mCenterX = centerX;   mCenterY = centerY;   mDepthZ = depthZ;   mReverse = reverse;  }   @Override  public void initialize(int width, int height, int parentWidth, int parentHeight) {   super.initialize(width, height, parentWidth, parentHeight);   mCamera = new Camera();  }   @Override  protected void applyTransformation(float interpolatedTime, Transformation t) {   final float fromDegrees = mFromDegrees;   float degrees = fromDegrees + ((mToDegrees - fromDegrees) * interpolatedTime);    final float centerX = mCenterX;   final float centerY = mCenterY;   final Camera camera = mCamera;    final Matrix matrix = t.getMatrix();    camera.save();   if (mReverse) {    camera.translate(0.0f, 0.0f, mDepthZ * interpolatedTime);   } else {    camera.translate(0.0f, 0.0f, mDepthZ * (1.0f - interpolatedTime));   }   camera.rotateY(degrees);   camera.getMatrix(matrix);   camera.restore();    matrix.preTranslate(-centerX, -centerY);   matrix.postTranslate(centerX, centerY);  } }

可以看到，這個類的構造函數中接收一些3D旋轉時所需用到的參數，比如旋轉開始和結束的角度，旋轉的中心點等。然后重點看下applyTransformation()方法，首先根據動畫播放的時間來計算出當前旋轉的角度，然后讓Camera也根據動畫播放的時間在Z軸進行一定的偏移，使視圖有遠離視角的感覺。接著調用Camera的rotateY()方法，讓視圖圍繞Y軸進行旋轉，從而產生立體旋轉的效果。最后通過Matrix來確定旋轉的中心點的位置。

有了這個工具類之后，我們就可以借助它非常簡單地實現中軸旋轉的特效了。接著創建一個圖片的實體類Picture，代碼如下所示：

public class Picture {   /**   * 圖片名稱   */  private String name;   /**   * 圖片對象的資源   */  private int resource;   public Picture(String name, int resource) {   this.name = name;   this.resource = resource;  }   public String getName() {   return name;  }   public int getResource() {   return resource;  }  }

這個類中只有兩個字段，name用于顯示圖片的名稱，resource用于表示圖片對應的資源。

然后創建圖片列表的適配器PictureAdapter，用于在ListView上可以顯示一組圖片的名稱，代碼如下所示：

public class PictureAdapter extends ArrayAdapter<Picture> {   public PictureAdapter(Context context, int textViewResourceId, List<Picture> objects) {   super(context, textViewResourceId, objects);  }   @Override  public View getView(int position, View convertView, ViewGroup parent) {   Picture picture = getItem(position);   View view;   if (convertView == null) {    view = LayoutInflater.from(getContext()).inflate(android.R.layout.simple_list_item_1,      null);   } else {    view = convertView;   }   TextView text1 = (TextView) view.findViewById(android.R.id.text1);   text1.setText(picture.getName());   return view;  }  }

以上代碼都非常簡單，沒什么需要解釋的，接著我們打開或新建activity_main.xml，作為程序的主布局文件，代碼如下所示：

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"  android:id="@+id/layout"  android:layout_width="match_parent"  android:layout_height="match_parent"   >   <ListView   android:id="@+id/pic_list_view"   android:layout_width="match_parent"   android:layout_height="match_parent"   >  </ListView>    <ImageView   android:id="@+id/picture"   android:layout_width="match_parent"   android:layout_height="match_parent"   android:scaleType="fitCenter"   android:clickable="true"   android:visibility="gone"   />  </RelativeLayout>

可以看到，我們?cè)赼ctivity_main.xml中放入了一個ListView，用于顯示圖片名稱列表。然后又加入了一個ImageView，用于展示圖片，不過一開始將ImageView設置為不可見，因?yàn)樯院笠ㄟ^中軸旋轉的方式讓圖片顯示出來。

最后，打開或新建MainActivity作為程序的主Activity，代碼如下所示：

public class MainActivity extends Activity {   /**   * 根布局   */  private RelativeLayout layout;   /**   * 用于展示圖片列表的ListView   */  private ListView picListView;   /**   * 用于展示圖片詳細的ImageView   */  private ImageView picture;   /**   * 圖片列表的適配器   */  private PictureAdapter adapter;   /**   * 存放所有圖片的集合   */  private List<Picture> picList = new ArrayList<Picture>();   @Override  protected void onCreate(Bundle savedInstanceState) {   super.onCreate(savedInstanceState);   requestWindowFeature(Window.FEATURE_NO_TITLE);   setContentView(R.layout.activity_main);   // 對圖片列表數據進行初始化操作   initPics();   layout = (RelativeLayout) findViewById(R.id.layout);   picListView = (ListView) findViewById(R.id.pic_list_view);   picture = (ImageView) findViewById(R.id.picture);   adapter = new PictureAdapter(this, 0, picList);   picListView.setAdapter(adapter);   picListView.setOnItemClickListener(new OnItemClickListener() {    @Override    public void onItemClick(AdapterView<?> parent, View view, int position, long id) {     // 當點擊某一子項時，將ImageView中的圖片設置為相應的資源     picture.setImageResource(picList.get(position).getResource());     // 獲取布局的中心點位置，作為旋轉的中心點     float centerX = layout.getWidth() / 2f;     float centerY = layout.getHeight() / 2f;     // 構建3D旋轉動畫對象，旋轉角度為0到90度，這使得ListView將會從可見變?yōu)椴豢梢?    final Rotate3dAnimation rotation = new Rotate3dAnimation(0, 90, centerX, centerY,       310.0f, true);     // 動畫持續時間500毫秒     rotation.setDuration(500);     // 動畫完成后保持完成的狀態     rotation.setFillAfter(true);     rotation.setInterpolator(new AccelerateInterpolator());     // 設置動畫的監聽器     rotation.setAnimationListener(new TurnToImageView());     layout.startAnimation(rotation);    }   });   picture.setOnClickListener(new OnClickListener() {    @Override    public void onClick(View v) {     // 獲取布局的中心點位置，作為旋轉的中心點     float centerX = layout.getWidth() / 2f;     float centerY = layout.getHeight() / 2f;     // 構建3D旋轉動畫對象，旋轉角度為360到270度，這使得ImageView將會從可見變?yōu)椴豢梢?，并且旋轉的方向是相反的     final Rotate3dAnimation rotation = new Rotate3dAnimation(360, 270, centerX,       centerY, 310.0f, true);     // 動畫持續時間500毫秒     rotation.setDuration(500);     // 動畫完成后保持完成的狀態     rotation.setFillAfter(true);     rotation.setInterpolator(new AccelerateInterpolator());     // 設置動畫的監聽器     rotation.setAnimationListener(new TurnToListView());     layout.startAnimation(rotation);    }   });  }   /**   * 初始化圖片列表數據。   */  private void initPics() {   Picture bird = new Picture("Bird", R.drawable.bird);   picList.add(bird);   Picture winter = new Picture("Winter", R.drawable.winter);   picList.add(winter);   Picture autumn = new Picture("Autumn", R.drawable.autumn);   picList.add(autumn);   Picture greatWall = new Picture("Great Wall", R.drawable.great_wall);   picList.add(greatWall);   Picture waterFall = new Picture("Water Fall", R.drawable.water_fall);   picList.add(waterFall);  }   /**   * 注冊在ListView點擊動畫中的動畫監聽器，用于完成ListView的后續動畫。   *   * @author guolin   */  class TurnToImageView implements AnimationListener {    @Override   public void onAnimationStart(Animation animation) {   }    /**    * 當ListView的動畫完成后，還需要再啟動ImageView的動畫，讓ImageView從不可見變?yōu)榭梢?   */   @Override   public void onAnimationEnd(Animation animation) {    // 獲取布局的中心點位置，作為旋轉的中心點    float centerX = layout.getWidth() / 2f;    float centerY = layout.getHeight() / 2f;    // 將ListView隱藏    picListView.setVisibility(View.GONE);    // 將ImageView顯示    picture.setVisibility(View.VISIBLE);    picture.requestFocus();    // 構建3D旋轉動畫對象，旋轉角度為270到360度，這使得ImageView將會從不可見變?yōu)榭梢?   final Rotate3dAnimation rotation = new Rotate3dAnimation(270, 360, centerX, centerY,      310.0f, false);    // 動畫持續時間500毫秒    rotation.setDuration(500);    // 動畫完成后保持完成的狀態    rotation.setFillAfter(true);    rotation.setInterpolator(new AccelerateInterpolator());    layout.startAnimation(rotation);   }    @Override   public void onAnimationRepeat(Animation animation) {   }   }   /**   * 注冊在ImageView點擊動畫中的動畫監聽器，用于完成ImageView的后續動畫。   *   * @author guolin   */  class TurnToListView implements AnimationListener {    @Override   public void onAnimationStart(Animation animation) {   }    /**    * 當ImageView的動畫完成后，還需要再啟動ListView的動畫，讓ListView從不可見變?yōu)榭梢?   */   @Override   public void onAnimationEnd(Animation animation) {    // 獲取布局的中心點位置，作為旋轉的中心點    float centerX = layout.getWidth() / 2f;    float centerY = layout.getHeight() / 2f;    // 將ImageView隱藏    picture.setVisibility(View.GONE);    // 將ListView顯示    picListView.setVisibility(View.VISIBLE);    picListView.requestFocus();    // 構建3D旋轉動畫對象，旋轉角度為90到0度，這使得ListView將會從不可見變?yōu)榭梢姡瑥亩氐皆c(diǎn)    final Rotate3dAnimation rotation = new Rotate3dAnimation(90, 0, centerX, centerY,      310.0f, false);    // 動畫持續時間500毫秒    rotation.setDuration(500);    // 動畫完成后保持完成的狀態    rotation.setFillAfter(true);    rotation.setInterpolator(new AccelerateInterpolator());    layout.startAnimation(rotation);   }    @Override   public void onAnimationRepeat(Animation animation) {   }   }  }

MainActivity中的代碼已經有非常詳細的注釋了，這里我再帶著大家把它的執行流程梳理一遍。首先在onCreate()方法中調用了initPics()方法，在這里對圖片列表中的數據進行初始化。然后獲取布局中控件的實例，并讓列表中的數據在ListView中顯示。接著分別給ListView和ImageView注冊了它們的點擊事件。

當點擊了ListView中的某一子項時，會首先將ImageView中的圖片設置為被點擊那一項對應的資源，然后計算出整個布局的中心點位置，用于當作中軸旋轉的中心點。之后創建出一個Rotate3dAnimation對象，讓布局以計算出的中心點圍繞Y軸從0度旋轉到90度，并注冊了TurnToImageView作為動畫監聽器。在TurnToImageView中監測動畫完成事件，如果發現動畫已播放完成，就將ListView設為不可見，ImageView設為可見，然后再創建一個Rotate3dAnimation對象，這次是從270度旋轉到360度。這樣就可以實現讓ListView圍繞中軸旋轉消失，然后ImageView又圍繞中軸旋轉出現的效果了。

當點擊ImageView時的處理其實和上面就差不多了，先將ImageView從360度旋轉到270度（這樣就保證以相反的方向旋轉回去），然后在TurnToListView中監聽動畫事件，當動畫完成后將ImageView設為不可見，ListView設為可見，然后再將ListView從90度旋轉到0度，這樣就完成了整個中軸旋轉的過程。

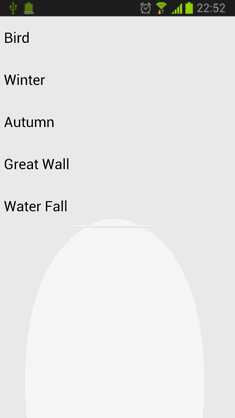

好了，現在全部的代碼都已經完成，我們來運行一下看看效果吧。在圖片名稱列表界面點擊某一項后，會中軸旋轉到相應的圖片，然后點擊該圖片，又會中軸旋轉回到圖片名稱列表界面，如下圖所示：

Android中軸旋轉特效,Android圖片瀏覽器,Android旋轉特效
