效果圖

實現思路

這個效果實現起來并不難，重要的是思路

此View滿足了多種水波紋漣漪擴散效果，這要求它能滿足很多的變化

根據上面的樣式，可以看出此View需要滿足以下變化

• 圓圈從中心可循環向外擴散
• 圓圈之間的擴散間距可以改變
• 可控制擴散圓的漸變度
• 圓圈可以是線條樣式或者實心樣式
• 圓圈擴散的速度可以控制
• 適配圓圈不同大小下的擴散效果

具體實現

創建自定義屬性

首先為View創建自定義的xml屬性

在工程的values目錄下新建attrs.xml文件

 <declare-styleable name="mRippleView"> <attr name="cColor" format="color"/> <attr name="cSpeed" format="integer"/> <attr name="cDensity" format="integer"/> <attr name="cIsFill" format="boolean"/> <attr name="cIsAlpha" format="boolean"/> </declare-styleable>

各個屬性的作用如下

• cColor：View控件的顏色
• cSpeed：向外擴散的速度
• cDensity：圓形波紋擴散的間距
• cIsFill：是否開啟填充模式，true為實心圓
• cIsAlpha：是否開啟漸變效果，true為開啟

創建自定義View控件

新建RippleView類繼承View類，重寫它的三個構造方法，獲取用戶設置的屬性，同時指定默認值

 public RippleView(Context context, AttributeSet attrs, int defStyleAttr) { super(context, attrs, defStyleAttr); // 獲取用戶配置屬性 TypedArray tya = context.obtainStyledAttributes(attrs, R.styleable.mRippleView); mColor = tya.getColor(R.styleable.mRippleView_cColor, Color.BLUE); mSpeed = tya.getInt(R.styleable.mRippleView_cSpeed, 1); mDensity = tya.getInt(R.styleable.mRippleView_cDensity, 10); mIsFill = tya.getBoolean(R.styleable.mRippleView_cIsFill, false); mIsAlpha = tya.getBoolean(R.styleable.mRippleView_cIsAlpha, false); tya.recycle(); init(); }

使用TypedArray讀取完自定義的屬性后一定要記得調用recycle方法釋放掉

重寫onMeasure

測量onMeasure，首先需要測量出View的寬和高，并指定View在wrap_content時的最小范圍，對于View繪制流程還不熟悉的同學，可以先去了解下具體的繪制流程

重寫onMeasure方法，其中我們要考慮當View的寬高被指定為wrap_content時的情況，如果我們不對wrap_content的情況進行處理，那么當使用者指定View的寬高為wrap_content時將無法正常顯示出View

 @Override protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) { super.onMeasure(widthMeasureSpec, heightMeasureSpec); int myWidthSpecMode = MeasureSpec.getMode(widthMeasureSpec); int myWidthSpecSize = MeasureSpec.getSize(widthMeasureSpec); int myHeightSpecMode = MeasureSpec.getMode(heightMeasureSpec); int myHeightSpecSize = MeasureSpec.getSize(heightMeasureSpec); // 獲取寬 if (myWidthSpecMode == MeasureSpec.EXACTLY) {  // match_parent/精確值  mWidth = myWidthSpecSize; } else {  // wrap_content  mWidth = DensityUtil.dip2px(mContext, 120); } // 獲取高 if (myHeightSpecMode == MeasureSpec.EXACTLY) {  // match_parent/精確值  mHeight = myHeightSpecSize; } else {  // wrap_content  mHeight = DensityUtil.dip2px(mContext, 120); } // 設置該view的寬高 setMeasuredDimension(mWidth, mHeight); }

MeasureSpec的狀態分為三種EXACTLY、AT_MOST、UNSPECIFIED，這里只要單獨指定非精確值EXACTLY之外的情況就好了

本文中使用到的DensityUtil類，是為了將dp轉換為px來使用，以便適配不同的屏幕顯示效果

 public static int dip2px(Context context, float dpValue) { final float scale = context.getResources().getDisplayMetrics().density; return (int) (dpValue * scale + 0.5f); }

重寫onDraw

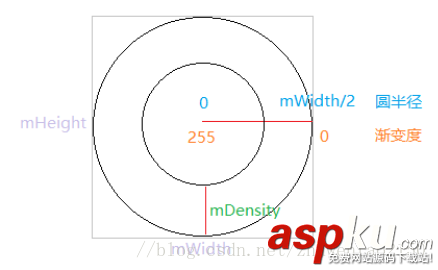

設計的整體思路如下圖所示

先要實現圓形向外擴散的效果

• 初始化第一個圓

這里的動畫效果本來是想使用ValueAnimator屬性動畫的數值發生器來實現，但是我們這里有很多的計算需求，所以最后還是選擇使用算法來實現，方便控制圓的一些參數

想要實現擴散的效果，這里思路是在每次更新View時動態改變圓的半徑，同時還需要給圓設置漸變度數，所以決定用一個類來保存圓的狀態，所有圓都存在一個List里

// 添加第一個圓圈mRipples = new ArrayList<>();Circle c = new Circle(0, 255);mRipples.add(c);

傳入Circle類里的兩個參數，第一個0表示圓的初始寬度，第二個255表示初始透明度

• 添加新圓

要想實現不斷有圓向外擴散，就需要在第一個圓擴散到一定范圍時在圓心處再添加一個圓，這個的范圍可以由圓的半徑來控制，當List集合中最后一個圓的半徑增加到某個值mDensity時，新的圓就從圓心處創建出來

// 添加圓if (mRipples.size() > 0) { // 控制第二個圓出來的間距 if (mRipples.get(mRipples.size() - 1).width > DensityUtil.dip2px(mContext, mDensity)) { mRipples.add(new Circle(0, 255)); }}

• 刪除List中多余的圓

List中的圓存儲的數量不宜過多，多了內存消耗大，需要在當圓的半徑超過View的寬度時就刪掉這個圓

// 當圓超出View的寬度后刪除if (c.width > mWidth / 2) { mRipples.remove(i);}

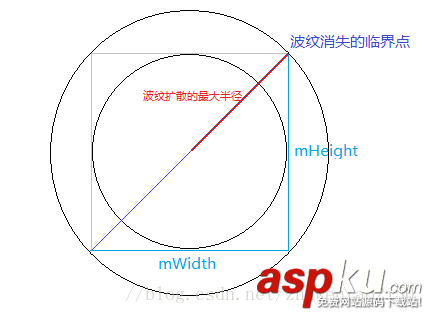

我們也可以在外切正方形的頂點處刪除這個圓，需要用到勾股定律來計算擴散圓到外切正方形頂點的位置

如上圖所示，得出計算公式為

// 使用勾股定律求得一個外切正方形中心點離頂點的距離sqrtNumber = (int) (Math.sqrt(mWidth * mWidth + mHeight * mHeight) / 2);

這樣就需要修改刪除圓的位置了

if (c.width > sprtNumber) { mRipples.remove(i);}

• 控制擴散圓的漸變度

當圓在向View的邊緣擴散時，漸變度數的改變需要?jiǎng)討B(tài)來計算，漸變的計算算法要適配不同的圓寬度大小，我們知道透明度是0~255之間的，0表示完全透明，255表示百分百不透明，計算的時候就是需要將這個數值等份分配到圓的寬度里

這里要區分一點，對于圓來說，寬度是由圓心從0開始向外遞增，而漸變度數則是由圓心從255開始向外遞減，當圓與最外圍的正方形內切時漸變度必須變?yōu)?，由此分析得知，公式如下

透明度 = 255 - 圓的寬度 * （255 / View寬度）

double alpha = 255 - c.width * (255 / ((double) mWidth / 2));c.alpha = (int) alpha;

GitHub地址

https://github.com/zhuwentao2150/RippleView

總結

關于自定義View的總結部分在我的其它博客中已經寫過蠻多了，有興趣的可以去看看
