Android觸摸事件傳遞機制

2019-10-22 18:13:13

字體：大中小

來源：轉載

供稿：網友

前言：在Android開發中，經常會遇到觸摸事件沖突，比如ViewPager的輪播圖跟Fragment的劃動事件沖突，或者輪播圖跟下拉事件沖突，自定義view的事件處理等，本文章將會詳細介紹Activity、View、ViewGroup三者的觸摸事件傳遞機制，傳遞包括三個階段：分發、攔截、消費。

本文章將會詳細介紹Activity、View、ViewGroup三者的觸摸事件傳遞機制，傳遞包括三個階段：分發、攔截、消費。

一.觸摸事件的類型

觸摸事件對應的是 MotionEvent 類，事件類型主要有三種：

ACTION_DOWN：用戶按下操作，表示一次觸摸事件的開始。
ACTION_MOVE：在按下的情況下，進行移動。輕微的移動都會傳遞到該事件。
ACTION_UP：用戶手指離開屏幕，表示一次觸摸事件的

注：如果用戶僅僅的是點擊而已，則只會執行到 ACTION_DOWN 和 ACTION_UP 兩個事件，不會執行到 ACTION_MOVE 事件。所以 ACTION_DOWN 和 ACTION_UP 是事件是必須的。

二.觸摸事件的傳遞階段

1.分發（Dispatch）

在Android系統中所有的觸摸事件都是由 dispatchTouchEvent 方法進行分發的。該方法中判斷事件是被消費（ return true ），還是繼續分發給子視圖處理（ return super.dispatchTouchEvent ），如果當前視圖是ViewGroup或者其子類，則會調用 onInterceptTouchEvent 判斷是否截攔。

@Override public boolean dispatchTouchEvent(MotionEvent event) {  return super.dispatchTouchEvent(event); }

2.截攔（Intercept）

事件的截攔 InterceptTouchEvent 只存在于ViewGroup及其子類，activity和View是不存在該方法。該方法判斷事件是被截攔（ return true ）并交給自身的 OnToucEvent 方法進行消費，還是繼續傳遞給子視圖（ return super.InterceptTouchEvent 或者 return false ）。

@Override public boolean onInterceptTouchEvent(MotionEvent ev) {  return super.onInterceptTouchEvent(ev); }

3.消費（Consume）

事件的消費通過 OnTouchEvent 方法判斷，是被消費（ return true ）,還是不處理（ return false ）并將事件傳遞給父視圖的 OnTouchEvent 方法進行處理。

@Override public boolean onTouchEvent(MotionEvent event) {  return super.onTouchEvent(event); }

所有擁有事件傳遞能力的類：

Activity：擁有dispatchTouchEvent 、OnTouchEvent

ViewGroup：擁有dispatchTouchEvent 、OnInterceptTouchEvent 、OnTouchEvent

View：擁有dispatchTouchEvent 、OnTouchEvent

三、View的事件傳遞機制

3.1 dome

雖然說ViewGroup是View的子類，但是這是說的View指的是除ViewGroup之外的View控件子類，首先定義一個MyTextView繼承TextView，打印每次事件的觸發以變了解事件傳遞的流程。

MyTextView 類

public class MyTextView extends TextView { private String tag = "MyTextView"; public MyTextView(Context context) {  super(context); } public MyTextView(Context context, AttributeSet attrs) {  super(context, attrs); } @Override public boolean dispatchTouchEvent(MotionEvent event) {  switch (event.getAction()){   case MotionEvent.ACTION_UP:    Log.i(tag, "dispatchTouchEvent ACTION_UP");    break;   case MotionEvent.ACTION_MOVE:    Log.i(tag, "dispatchTouchEvent ACTION_MOVE");    break;   case MotionEvent.ACTION_DOWN:    Log.i(tag, "dispatchTouchEvent ACTION_DOWN");    break;  }  return super.dispatchTouchEvent(event); } @Override public boolean onTouchEvent(MotionEvent event) {  switch (event.getAction()){   case MotionEvent.ACTION_UP:    Log.i(tag, "onTouchEvent ACTION_UP");    break;   case MotionEvent.ACTION_MOVE:    Log.i(tag, "onTouchEvent ACTION_MOVE");    break;   case MotionEvent.ACTION_DOWN:    Log.i(tag, "onTouchEvent ACTION_DOWN");    break;  }  return super.onTouchEvent(event); }}

定義一個MainActivity來展現這個MyTextView，同時設置點擊（onClick）和觸摸（onTouch）監聽。 MainActivity 類

public class MainActivity extends AppCompatActivity implements View.OnClickListener,View.OnTouchListener{ private MyTextView mMyTextView; private String tag = "MainActiviy"; @Override protected void onCreate(Bundle savedInstanceState) {  super.onCreate(savedInstanceState);  setContentView(R.layout.activity_main);  mMyTextView = findViewById(R.id.text_view);  // 點擊監聽  mMyTextView.setOnClickListener(this);  // 觸碰監聽  mMyTextView.setOnTouchListener(this); } // MyTextView 點擊事件 @Override public void onClick(View view) {  switch (view.getId()){   case R.id.text_view:    Log.i(tag, "MyTextView onClick");    break;  } } // MyTextView 觸碰事件 @Override public boolean onTouch(View view, MotionEvent motionEvent) {  switch (motionEvent.getAction()){   case MotionEvent.ACTION_UP:    Log.i(tag, "MyTextView onTouch ACTION_UP");    break;   case MotionEvent.ACTION_MOVE:    Log.i(tag, "MyTextView onTouch ACTION_MOVE");    break;   case MotionEvent.ACTION_DOWN:    Log.i(tag, "MyTextView onTouch ACTION_DOWN");    break;  }  return false; } // Activity 的事件分發 @Override public boolean dispatchTouchEvent(MotionEvent ev) {  switch (ev.getAction()){   case MotionEvent.ACTION_UP:    Log.i(tag, "dispatchTouchEvent ACTION_UP");    break;   case MotionEvent.ACTION_MOVE:    Log.i(tag, "dispatchTouchEvent ACTION_MOVE");    break;   case MotionEvent.ACTION_DOWN:    Log.i(tag, "dispatchTouchEvent ACTION_DOWN");    break;  }  return super.dispatchTouchEvent(ev); } // Activity 的事件消費 @Override public boolean onTouchEvent(MotionEvent event) {  switch (event.getAction()){   case MotionEvent.ACTION_UP:    Log.i(tag, "onTouchEvent ACTION_UP");    break;   case MotionEvent.ACTION_MOVE:    Log.i(tag, "onTouchEvent ACTION_MOVE");    break;   case MotionEvent.ACTION_DOWN:    Log.i(tag, "onTouchEvent ACTION_DOWN");    break;  }  return super.onTouchEvent(event); }}

3.2 打印日志

運行后，點擊Text View反饋的打印日志

03-28 08:05:14.824 1219-1219/com.mvp.chenzhesheng.androidadvance I/MainActiviy: dispatchTouchEvent ACTION_DOWN
03-28 08:05:14.824 1219-1219/com.mvp.chenzhesheng.androidadvance I/MyTextView: dispatchTouchEvent ACTION_DOWN
03-28 08:05:14.824 1219-1219/com.mvp.chenzhesheng.androidadvance I/MainActiviy: MyTextView onTouch ACTION_DOWN
03-28 08:05:14.824 1219-1219/com.mvp.chenzhesheng.androidadvance I/MyTextView: onTouchEvent ACTION_DOWN
03-28 08:05:15.034 1219-1219/com.mvp.chenzhesheng.androidadvance I/MainActiviy: dispatchTouchEvent ACTION_UP
03-28 08:05:15.034 1219-1219/com.mvp.chenzhesheng.androidadvance I/MyTextView: dispatchTouchEvent ACTION_UP
03-28 08:05:15.034 1219-1219/com.mvp.chenzhesheng.androidadvance I/MainActiviy: MyTextView onTouch ACTION_UP
03-28 08:05:15.034 1219-1219/com.mvp.chenzhesheng.androidadvance I/MyTextView: onTouchEvent ACTION_UP
03-28 08:05:15.044 1219-1219/com.mvp.chenzhesheng.androidadvance I/MainActiviy: MyTextView onClick

dispatchTouchEvent 、 OnTouchEvent 這兩個方法的返回值存在三種情況：

直接返回true。
直接返回false。
返回父類同名方法，super.dispatchTouchEvent 或者 super.OnTouchEvent。

由于擁有不同的返回值，所以事件傳遞流程也有不同，經過不斷修改返回值測試，最終得到了點擊事件的流程圖，ACTION_DOWN 和 ACTION_UP 事件的傳遞流程是相同的。

3.3 事件傳遞流程圖

Android觸摸事件傳遞,android,事件傳遞

從上面的流程圖可以得出結論：

觸摸事件是從 dispatchTouchEvent 開始的，默認返回父類同名方法 super ，事件將會依照嵌套層次從外向內傳遞（ MainActivity 到 MyTextView ），到達最內層的 View 時，將由 View 的 OnTouchEvent 方法處理，該方法返回 true 時進行消費不再傳遞，返回 false 時再由內向外傳遞，由外層的 OnTouchEvent 處理。
如果外層向內層傳遞過程中，人為干擾返回 true 消費，則不會繼續繼續像內部傳遞。
View 的事件控制順序先執行 onTouch 再執行 onClick ，如果 onTouch 返回 true 消費，則不會繼續傳遞，也不會執行 onClick 方法。

四、ViewGroup的事件傳遞機制

4.1 dome

ViewGroup是 View 的控件容器存在，擁有 dispatchTouchEvent 、 onInterceptTouchEvent 和 onTouchEvent 三個方法，比 View 多了一個 onInterceptTouchEvent 方法。為了更好的觀察，我們需要自定義 MyRelativeLayout 繼承 RelativeLayout 。

MyRelativeLayout類

public class MyRelativeLayout extends RelativeLayout { private final static String tag = "MyRelativeLayout"; public MyRelativeLayout(Context context) {  super(context); } public MyRelativeLayout(Context context, AttributeSet attrs) {  super(context, attrs); } @Override public boolean dispatchTouchEvent(MotionEvent ev) {  switch (ev.getAction()){   case MotionEvent.ACTION_UP:    Log.i(tag, "dispatchTouchEvent ACTION_UP");    break;   case MotionEvent.ACTION_MOVE:    Log.i(tag, "dispatchTouchEvent ACTION_MOVE");    break;   case MotionEvent.ACTION_DOWN:    Log.i(tag, "dispatchTouchEvent ACTION_DOWN");    break;  }  return super.dispatchTouchEvent(ev); } @Override public boolean onInterceptTouchEvent(MotionEvent ev) {  switch (ev.getAction()){   case MotionEvent.ACTION_UP:    Log.i(tag, "onInterceptTouchEvent ACTION_UP");    break;   case MotionEvent.ACTION_MOVE:    Log.i(tag, "onInterceptTouchEvent ACTION_MOVE");    break;   case MotionEvent.ACTION_DOWN:    Log.i(tag, "onInterceptTouchEvent ACTION_DOWN");    break;  }  return super.onInterceptTouchEvent(ev); } @Override public boolean onTouchEvent(MotionEvent event) {  switch (event.getAction()){   case MotionEvent.ACTION_UP:    Log.i(tag, "onTouchEvent ACTION_UP");    break;   case MotionEvent.ACTION_MOVE:    Log.i(tag, "onTouchEvent ACTION_MOVE");    break;   case MotionEvent.ACTION_DOWN:    Log.i(tag, "onTouchEvent ACTION_DOWN");    break;  }  return super.onTouchEvent(event); }}

main_activity.xml 文件

<?xml version="1.0" encoding="utf-8"?><com.mvp.chenzhesheng.androidadvance.MyRelativeLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:tools="http://schemas.android.com/tools" android:layout_width="match_parent" android:layout_height="match_parent" > <com.mvp.chenzhesheng.androidadvance.MyTextView  android:id="@+id/text_view"  android:clickable="true"  android:layout_width="wrap_content"  android:layout_height="wrap_content"  android:text="Hello World!"</com.mvp.chenzhesheng.androidadvance.MyRelativeLayout>

4.2 打印日志

04-02 08:47:57.980 1030-1030/com.mvp.chenzhesheng.androidadvance I/MainActiviy: dispatchTouchEvent ACTION_DOWN
04-02 08:47:58.000 1030-1030/com.mvp.chenzhesheng.androidadvance I/MyRelativeLayout: dispatchTouchEvent ACTION_DOWN
04-02 08:47:58.000 1030-1030/com.mvp.chenzhesheng.androidadvance I/MyRelativeLayout: onInterceptTouchEvent ACTION_DOWN
04-02 08:47:58.000 1030-1030/com.mvp.chenzhesheng.androidadvance I/MyTextView: dispatchTouchEvent ACTION_DOWN
04-02 08:47:58.010 1030-1030/com.mvp.chenzhesheng.androidadvance I/MainActiviy: MyTextView onTouch ACTION_DOWN
04-02 08:47:58.010 1030-1030/com.mvp.chenzhesheng.androidadvance I/MyTextView: onTouchEvent ACTION_DOWN
04-02 08:47:58.200 1030-1030/com.mvp.chenzhesheng.androidadvance I/MainActiviy: dispatchTouchEvent ACTION_UP
04-02 08:47:58.200 1030-1030/com.mvp.chenzhesheng.androidadvance I/MyRelativeLayout: dispatchTouchEvent ACTION_UP
04-02 08:47:58.200 1030-1030/com.mvp.chenzhesheng.androidadvance I/MyRelativeLayout: onInterceptTouchEvent ACTION_UP
04-02 08:47:58.200 1030-1030/com.mvp.chenzhesheng.androidadvance I/MyTextView: dispatchTouchEvent ACTION_UP
04-02 08:47:58.210 1030-1030/com.mvp.chenzhesheng.androidadvance I/MainActiviy: MyTextView onTouch ACTION_UP
04-02 08:47:58.210 1030-1030/com.mvp.chenzhesheng.androidadvance I/MyTextView: onTouchEvent ACTION_UP
04-02 08:47:58.260 1030-1030/com.mvp.chenzhesheng.androidadvance I/MainActiviy: MyTextView onClick

可以看到 MainActivity 和 MyTextView 的事件傳遞處理中添加了一層 MyRelativeLayout 。通過不同返回值測試，得到一套流程圖。

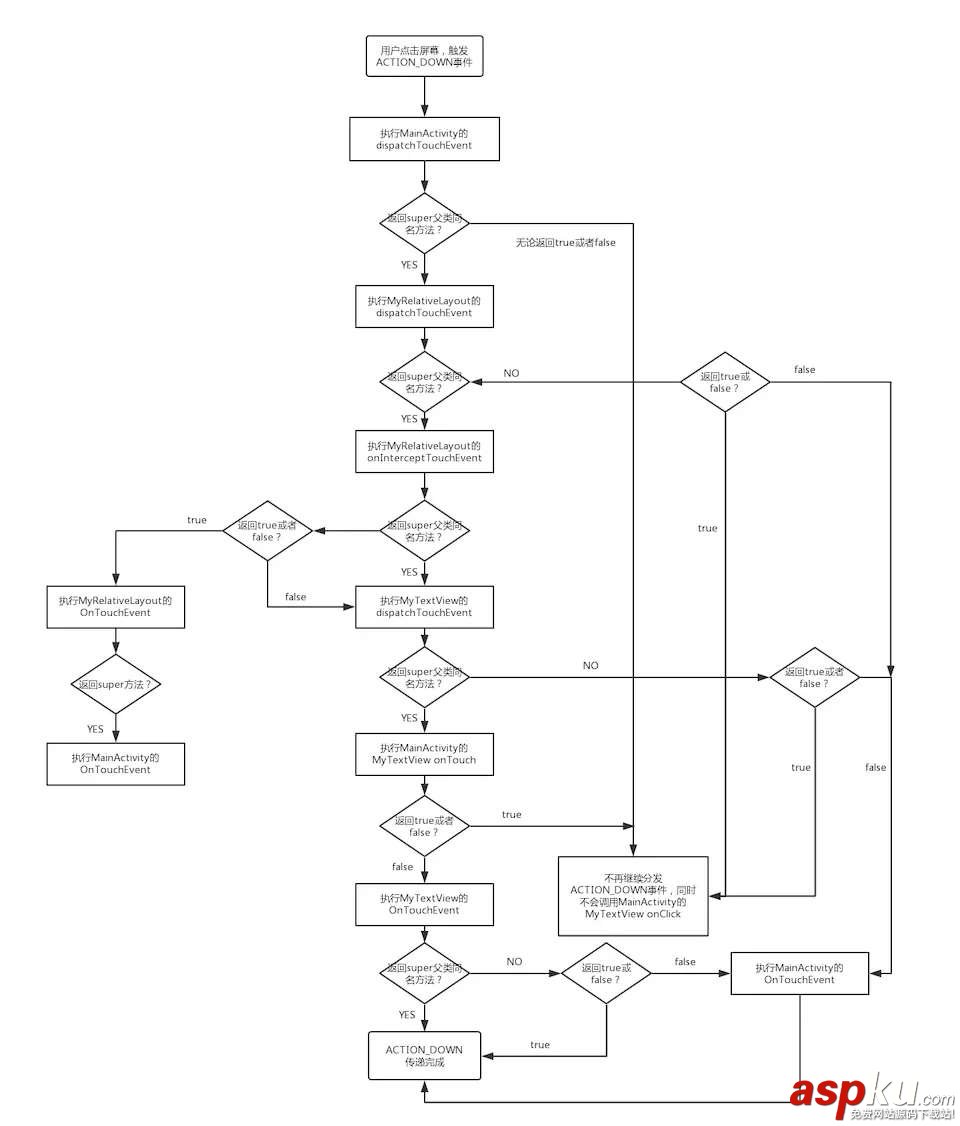

4.3 流程圖

Android觸摸事件傳遞,android,事件傳遞

從上面的流程圖可以得出結論：

觸摸事件傳遞是從 Activity 傳遞到 ViewGroup ,再傳遞到 View 。如果中間沒有 ViewGroup 則直接從 Activity 傳遞到 View 。
ViewGroup 通過 onInterceptTouchEvent 方法對事件進行截攔，如果返回 false 或者 super.onInterceptTouchEvent ，則事件會繼續傳遞給子 View 。
子 View 中對事件進行消費后， ViewGroup 將不會接收到任何事件。
