android 布局之ConstraintLayout的使用

2019-10-22 18:12:41

字體：大中小

供稿：網(wǎng)友

其實android/255823.html">ConstraintLayout是Android Studio 2.2中主要的新增功能之一，也是Google在2016年的I/O大會上重點宣傳的一個功能。是為了android可視化編輯而做的努力。android studio 的可視化編輯個人不推薦使用，不過ConstraintLayout布局的使用還是有必要了解的。

1，要想使用ConstraintLayout需要在app的build.gradle里面引入：

compile 'com.android.support.constraint:constraint-layout:1.0.2'

2，首先看一個簡單的xml和圖片效果：

<?xml version="1.0" encoding="utf-8"?><android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:app="http://schemas.android.com/apk/res-auto"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:layout_height="match_parent"tools:context="com.app.qichun.hellowrod.MainActivity"><TextView  android:id="@+id/tv1"  android:layout_width="wrap_content"  android:layout_height="wrap_content"  android:text="Hello World!"  app:layout_constraintTop_toTopOf="parent" /><TextView  android:layout_width="wrap_content"  android:layout_height="wrap_content"  android:text="第二個控件"  app:layout_constraintLeft_toLeftOf="parent"  app:layout_constraintTop_toBottomOf="@+id/tv1"  /><TextView  android:layout_width="wrap_content"  android:layout_height="wrap_content"  android:text="第三個控件"  app:layout_constraintBottom_toBottomOf="parent"  /><TextView  android:layout_width="wrap_content"  android:layout_height="wrap_content"  android:text="第四個控件"  app:layout_constraintLeft_toRightOf="@+id/tv1"  android:layout_marginLeft="10dp"  /> </android.support.constraint.ConstraintLayout>

android,ConstraintLayout,布局

各位看客官不難看出，xml中四個簡單的Textview分布位置，以id為tv的第一個控件為基準，第二個控件在第一個控件的下方，且都在整個布局的左邊；第三個控件在整個父布局的左下方；第四個控件在第一個控件的右邊。

仔細觀察，每個Textview都有類似的屬性：

比如第一個控件的：

app:layout_constraintTop_toTopOf="parent"

第二個控件的

app:layout_constraintTop_toBottomOf="@+id/tv1"

字面意思就是：

該控件的某個邊和某個控件的某個邊對齊。

比如，第一個控件是該控件的上部和父布局的上部對齊，自然就使得第一個控件處于左上方；第二個控件的頂部和第一個控件即id=tv1的控件的底部對齊，自然第二個控件就會位于第一個控件的正下方。其他舉一反三即可。

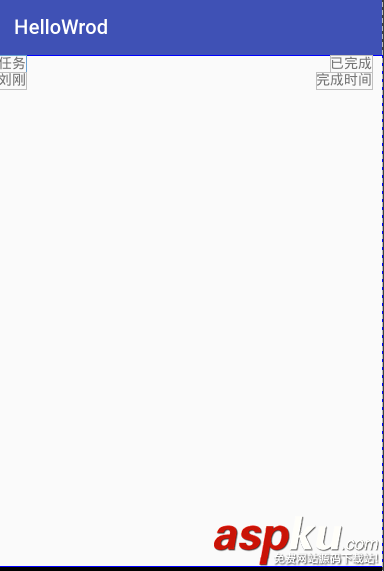

現(xiàn)在我們規(guī)定一個布局再次試驗一下，搞個最常見的布局。

android,ConstraintLayout,布局

代碼如下：

<?xml version="1.0" encoding="utf-8"?><android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:app="http://schemas.android.com/apk/res-auto"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:layout_height="match_parent"tools:context="com.app.qichun.hellowrod.MainActivity"><TextView  android:id="@+id/tv1"  android:layout_width="wrap_content"  android:layout_height="wrap_content"  android:text="任務(wù)" <!-- 該控件的頂部和父布局的頂部對齊 !-->  app:layout_constraintTop_toTopOf="parent" /><TextView  android:layout_width="wrap_content"  android:layout_height="wrap_content"  android:text="已完成"  <!-- 該控件的右邊和父布局的左邊對齊 !-->  app:layout_constraintRight_toLeftOf="parent"  android:layout_marginRight="10dp"  /><TextView  android:layout_width="wrap_content"  android:layout_height="wrap_content"  android:text="劉剛" <!-- 該控件的頂部和tv1的底部對其齊!-->  app:layout_constraintTop_toBottomOf="@+id/tv1"  /><TextView  android:layout_width="wrap_content"  android:layout_height="wrap_content"  android:text="完成時間"  <!-- 該控件的右邊和父布局的左邊對齊 !-->  app:layout_constraintRight_toLeftOf="parent" <!-- 該控件的頂部和tv1的底部對齊 !-->  app:layout_constraintTop_toBottomOf="@+id/tv1"  android:layout_marginRight="10dp"  /></android.support.constraint.ConstraintLayout>

android,ConstraintLayout,布局
