一、概述
近期群里偶然看到一哥們在群里聊不規則圖像填充什么四聯通、八聯通什么的，就本身好學務實的態度去查閱了相關資料。對于這類著色的資料，最好的就是去搜索些相關app，根據我的觀察呢，不規則圖像填充在著色游戲里面應用居多，不過大致可以分為兩種：
基于層的的填充
基于邊界的填充
那么針對上述兩種，我們會通過兩篇博文來講解，本篇就是敘述基于層的填充方式，那么什么基于層的填充方式呢？其實就是一張圖實際上是由多個層組成的，每個層顯示部分圖像（無圖像部分為透明），多層疊加后形成一張完整的圖案，圖層間是疊加的關系，類似下圖。
相信大家如果學過PS，對上述肯定再了解不過了。比如你要繪制一個天空，你可以最底層去繪制藍天，在上層繪制白云，再上層會執行小鳥。然后三層疊加以后就是一副小鳥在天空翱翔的圖了。
二、效果與分析

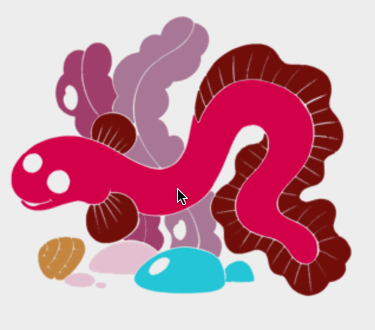

好了，接下來看下今天的效果。

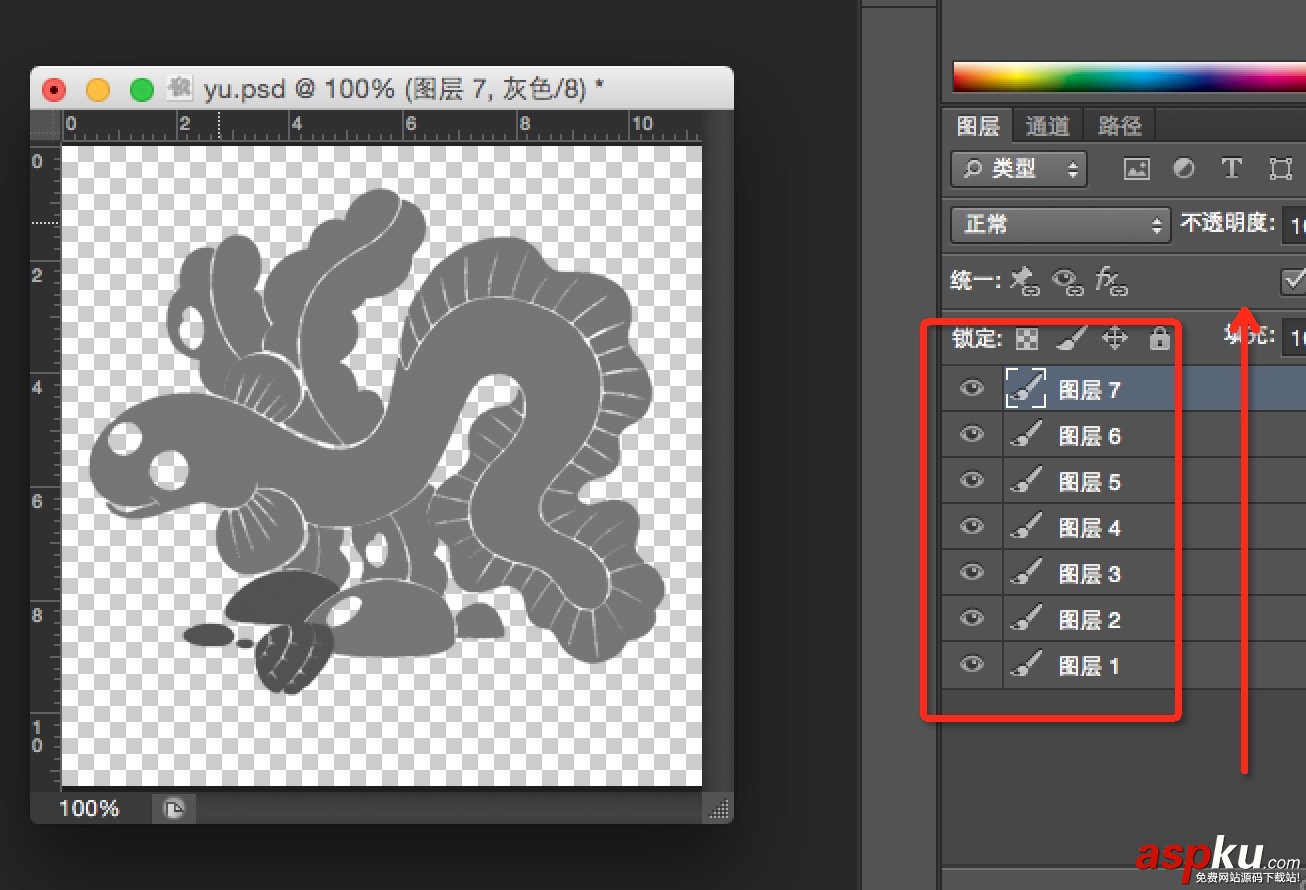

ok，可以看到一個簡單的著色效果，其實原理很簡單，首先呢，該圖實際上是由7層組成：
例如下圖。
那么如果我們需要給這幅圖的某個位置著色，實際上是給某一層的非透明區域著色。實際上就轉化為：
用戶點擊的（x,y）-> 判斷落在哪一層的非透明區域 -> 然后給該層非透明區域著色。
ok，這樣原理就敘述清楚了，實際上也是非常的簡單，基于該原理，我們可以自定義一個View，然后一幅一幅去繪制圖層，最后按照上述步驟去編寫代碼。不過，我們還有可以偷懶的地方，其實沒必要我們自己去一個圖層一個圖層的繪制，我們可以利用Drawable去完成圖層疊加的工作，我們有一類Drawable叫做LayerDrawable，對應的xml為layer-list，我們可以通過使用LayerDrawable極大的簡化我們的工作。
三、編碼與實現
上述已經描述很清楚了，我再給大家細化一下：
1.layer-list中去定義我們的drawable；
2.然后把該drawable作為我們View的背景；
3.復寫onTouchEvent方法；
4.判斷用戶點擊的坐標落在哪一層的非透明位置，改變該層非透明區域顏色。
（一）layer-list
<?xml version="1.0" encoding="utf-8"?><layer-list xmlns:android="http://schemas.android.com/apk/res/android"> <item android:drawable="@drawable/eel_mask1"/> <item android:drawable="@drawable/eel_mask2"/> <item android:drawable="@drawable/eel_mask3"/> <item android:drawable="@drawable/eel_mask4"/> <item android:drawable="@drawable/eel_mask5"/> <item android:drawable="@drawable/eel_mask6"/> <item android:drawable="@drawable/eel_mask7"/></layer-list>
ok，這樣我們的drawable就ok了~~沒撒說的，不過layer-list可以做很多事情，大家可以關注下。
（二）View代碼
package com.zhy.colour_app_01;import android.content.Context;import android.graphics.Bitmap;import android.graphics.Color;import android.graphics.PorterDuff;import android.graphics.drawable.BitmapDrawable;import android.graphics.drawable.Drawable;import android.graphics.drawable.LayerDrawable;import android.util.AttributeSet;import android.util.Log;import android.view.MotionEvent;import android.view.View;import java.util.Random;/** * Created by zhy on 15/5/14. */public class ColourImageBaseLayerView extends View{ private LayerDrawable mDrawables; public ColourImageBaseLayerView(Context context, AttributeSet attrs) { super(context, attrs); mDrawables = (LayerDrawable) getBackground(); } @Override protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) { setMeasuredDimension(mDrawables.getIntrinsicWidth(), mDrawables.getIntrinsicHeight()); } @Override public boolean onTouchEvent(MotionEvent event) { final float x = event.getX(); final float y = event.getY(); if (event.getAction() == MotionEvent.ACTION_DOWN) { Drawable drawable = findDrawable(x, y); if (drawable != null) drawable.setColorFilter(randomColor(), PorterDuff.Mode.SRC_IN); } return super.onTouchEvent(event); } private int randomColor() { Random random = new Random(); int color = Color.argb(255, random.nextInt(256), random.nextInt(256), random.nextInt(256)); return color; } private Drawable findDrawable(float x, float y) { final int numberOfLayers = mDrawables.getNumberOfLayers(); Drawable drawable = null; Bitmap bitmap = null; for (int i = numberOfLayers - 1; i >= 0; i--) { drawable = mDrawables.getDrawable(i); bitmap = ((BitmapDrawable) drawable).getBitmap(); try { int pixel = bitmap.getPixel((int) x, (int) y); if (pixel == Color.TRANSPARENT) { continue; } } catch (Exception e) { continue; } return drawable; } return null; }}ok，代碼也比較簡單，首先我們把drawable作為view的背景，然后在構造中獲取drawable（LayerDrawable）。接下來復寫onTouchEvent，捕獲用戶點擊的（x,y），根據（x,y）去找出當前點擊的是哪一層（必須點擊在非透明區域），最后通過設置setColorFilter去改變顏色即可~很easy吧最后貼下布局文件：
（三）布局文件
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:tools="http://schemas.android.com/tools" android:layout_width="match_parent" android:layout_height="match_parent" android:paddingLeft="@dimen/activity_horizontal_margin" android:paddingRight="@dimen/activity_horizontal_margin" android:paddingTop="@dimen/activity_vertical_margin" android:paddingBottom="@dimen/activity_vertical_margin" tools:context=".MainActivity"> <com.zhy.colour_app_01.ColourImageBaseLayerView android:background="@drawable/eel" android:layout_width="match_parent" android:layout_centerInParent="true" android:layout_height="match_parent"/></RelativeLayout>
以上就是這篇文章的全部內容了，希望本文的內容對大家的學習或者工作具有一定的參考學習價值，如果有疑問大家可以留言交流，謝謝大家對VEVB武林網的支持。
