經過前面兩篇文章的學習，我想大家對ActionBar都已經有一個相對較為深刻的理解了。唯一欠缺的是，前面我們都只是學習了理論知識而已，雖然知識點已經掌握了，但是真正投入到項目實戰當中時會不會掉鏈子還很難說。那么不用擔心，本篇文章我就將帶領大家一起進入ActionBar的應用實戰，將理論和實踐完美結合到一起。

如果你還沒有看過我的前兩篇文章，建議先去閱讀一下 Android ActionBar完全解析使用官方推薦的最佳導航欄(上)和 Android ActionBar完全解析使用官方推薦的最佳導航欄(下)。

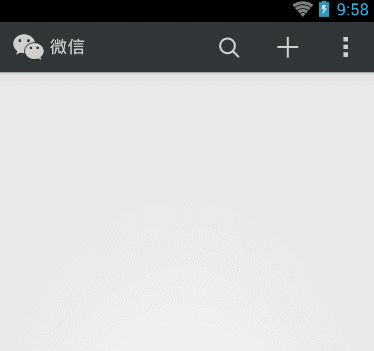

相信大家都會認定微信是在手機上最火的應用程序了，幾乎每個人的手機上都有安裝它。微信除了功能非常強大之外，界面也是做得相當美觀，它的ActionBar讓人看著有一種賞心悅目的感覺，如下圖所示：

android,仿微信主界面,微信,主界面

作為手機應用程序中的技術標桿，我們自然應該多多向微信學習，那么今天實戰的主題，就是模android/308145.html">仿微信主界面的實現。

首先新建一個Android項目，起名叫作WeChatSample。既然是要實現ActionBar，那么第一步當然就是編輯menu目錄下的main.xml文件了，代碼如下所示：

<menu xmlns:android="http://schemas.android.com/apk/res/android"  xmlns:tools="http://schemas.android.com/tools"  tools:context="com.example.wechatsample.MainActivity" >  <item  android:id="@+id/action_search"  android:actionViewClass="android.widget.SearchView"  android:icon="@drawable/actionbar_search_icon"  android:showAsAction="ifRoom|collapseActionView"  android:title="@string/action_search"/>  <item  android:id="@+id/action_plus"  android:actionProviderClass="com.example.wechatsample.PlusActionProvider"  android:icon="@drawable/actionbar_add_icon"  android:showAsAction="ifRoom"  android:title="@string/action_plus"/>  <item  android:id="@+id/action_album"  android:icon="@drawable/ofm_photo_icon"  android:title="@string/action_album"/>  <item  android:id="@+id/action_collection"  android:icon="@drawable/ofm_collect_icon"  android:title="@string/action_collection"/>  <item  android:id="@+id/action_card"  android:icon="@drawable/ofm_card_icon"  android:title="@string/action_card"/>  <item  android:id="@+id/action_settings"  android:icon="@drawable/ofm_setting_icon"  android:title="@string/action_settings"/>  <item  android:id="@+id/action_feed"  android:icon="@drawable/ofm_feedback_icon"  android:title="@string/action_feed"/> </menu>

這個文件中每個屬性的含義我在前兩篇文章中都有講解過，這里就不再重復說明了。需要注意的是，<item>標簽中指定的icon圖標都是我事先準備好的，指定的title文字都是定義在string.xml中的，最后我會把源碼附上，大家可以在源碼中找到這些圖標和文字。

觀察上面的main.xml，你會發現里面有一個自定義的Action Provider，叫作PlusActionProvider。這個主要是用于模擬微信中那個加號的子菜單的，下面我們就來實現這個類：

public class PlusActionProvider extends ActionProvider {  private Context context;  public PlusActionProvider(Context context) {  super(context);  this.context = context;  }  @Override  public View onCreateActionView() {  return null;  }  @Override  public void onPrepareSubMenu(SubMenu subMenu) {  subMenu.clear();  subMenu.add(context.getString(R.string.plus_group_chat))  .setIcon(R.drawable.ofm_group_chat_icon)  .setOnMenuItemClickListener(new OnMenuItemClickListener() {   @Override   public boolean onMenuItemClick(MenuItem item) {   return true;   }  });  subMenu.add(context.getString(R.string.plus_add_friend))  .setIcon(R.drawable.ofm_add_icon)  .setOnMenuItemClickListener(new OnMenuItemClickListener() {   @Override   public boolean onMenuItemClick(MenuItem item) {   return false;   }  });  subMenu.add(context.getString(R.string.plus_video_chat))  .setIcon(R.drawable.ofm_video_icon)  .setOnMenuItemClickListener(new OnMenuItemClickListener() {   @Override   public boolean onMenuItemClick(MenuItem item) {   return false;   }  });  subMenu.add(context.getString(R.string.plus_scan))  .setIcon(R.drawable.ofm_qrcode_icon)  .setOnMenuItemClickListener(new OnMenuItemClickListener() {   @Override   public boolean onMenuItemClick(MenuItem item) {   return false;   }  });  subMenu.add(context.getString(R.string.plus_take_photo))  .setIcon(R.drawable.ofm_camera_icon)  .setOnMenuItemClickListener(new OnMenuItemClickListener() {   @Override   public boolean onMenuItemClick(MenuItem item) {   return false;   }  });  }  @Override  public boolean hasSubMenu() {  return true;  } }

自定義Action Provider的方法我也已經在上一篇文章中介紹過了，相信你看這個類的時候應該感覺非常簡單易懂。這里我們在PlusActionProvider中定義了五個子菜單，每個子菜單中都指定了一個標題和一個圖標，分別就對應了微信中的那五個子菜單。另外，這里雖然給每個子菜單都定義了一個點擊事件，但是點擊件事里面的實現都是空的，因為我們本篇文章只是模仿微信的界面實現而已，功能就不談啦。

接著修改MainActivity中的代碼，如下所示：

public class MainActivity extends Activity {  @Override  protected void onCreate(Bundle savedInstanceState) {  super.onCreate(savedInstanceState);  setContentView(R.layout.activity_main);  setOverflowShowingAlways();  }  @Override  public boolean onCreateOptionsMenu(Menu menu) {  getMenuInflater().inflate(R.menu.main, menu);  return true;  }  @Override  public boolean onMenuOpened(int featureId, Menu menu) {  if (featureId == Window.FEATURE_ACTION_BAR && menu != null) {  if (menu.getClass().getSimpleName().equals("MenuBuilder")) {  try {   Method m = menu.getClass().getDeclaredMethod(   "setOptionalIconsVisible", Boolean.TYPE);   m.setAccessible(true);   m.invoke(menu, true);  } catch (Exception e) {  }  }  }  return super.onMenuOpened(featureId, menu);  }  private void setOverflowShowingAlways() {  try {  ViewConfiguration config = ViewConfiguration.get(this);  Field menuKeyField = ViewConfiguration.class   .getDeclaredField("sHasPermanentMenuKey");  menuKeyField.setAccessible(true);  menuKeyField.setBoolean(config, false);  } catch (Exception e) {  e.printStackTrace();  }  } }

代碼不長，并且全都是你熟悉的，onCreateOptionsMenu()方法中去加載main.xml文件，onMenuOpened()方法用于讓隱藏在overflow當中的Action按鈕的圖標顯示出來，而setOverflowShowingAlways()方法則是屏蔽掉物理Menu鍵，不然在有物理Menu鍵的手機上，overflow按鈕會顯示不出來。

現在我們已經把ActionBar的界面都實現好了，但是如果你現在運行一下會發現，效果和微信還差得比較遠，因為在字體的顏色和大小等方面我們還沒有進行微調，因此接下來我們還需要自定義ActionBar的樣子。修改styles.xml文件，代碼如下所示：

<resources xmlns:android="http://schemas.android.com/apk/res/android">  <style name="AppBaseTheme" parent="android:Theme.Holo.Light.DarkActionBar">  <item name="android:actionBarStyle">@style/WeChatActionBar</item>  <item name="android:itemBackground">@drawable/actionbar_bg_selector</item>  <item name="android:actionBarItemBackground">@drawable/actionbar_bg_selector</item>  <item name="android:itemTextAppearance">@style/WeChatActionBarOverflow</item>  <item name="android:actionOverflowButtonStyle">@style/WeChatActionButtonOverflow</item>  </style>  <style name="WeChatActionBar" parent="@android:style/Widget.Holo.ActionBar">  <item name="android:background">#303537</item>  <item name="android:titleTextStyle">@style/WeChatActionBarTitleText</item>  </style>  <style name="WeChatActionBarTitleText" parent="@android:style/TextAppearance.Holo.Widget.ActionBar.Title">  <item name="android:textColor">#cfcfcf</item>  <item name="android:textSize">17sp</item>  </style>  <style name="WeChatActionBarOverflow" parent="@android:style/Widget.ActionButton.Overflow">  <item name="android:textSize">16sp</item>  </style>  <style name="WeChatActionButtonOverflow" parent="android:style/Widget.Holo.ActionButton.Overflow">  <item name="android:src">@drawable/actionbar_more_icon</item>  </style> </resources>

這里我對ActionBar的背景色，標題文字顏色和大小，子菜單背景色等方便進行了調整，使得和微信的整體樣式完全一致，其中用到的各種圖片也是我事先放在drawable文件夾中的。自定義ActionBar樣式的方法我在上一篇文章有介紹過，不熟悉的朋友可以再去參考一下。

最后，AndroidManifest.xml中還需要稍微進行一點修改，如下所示：

<application  android:allowBackup="true"  android:icon="@drawable/ic_launcher"  android:label="@string/app_name"  android:logo="@drawable/logo"  android:theme="@style/AppTheme" >  <activity  android:name="com.example.wechatsample.MainActivity"  android:icon="@drawable/logo"  android:label="@string/app_name" >  ......  </activity> </application>

在<applicationi>標簽中增加了一個logo屬性，在<activity>標簽中增加了一個icon屬性。現在運行一下程序，效果如下圖所示：

android,仿微信主界面,微信,主界面

可以看到，我們的界面已經和微信非常相似了，幾乎已經可以以假亂真了！哈哈，小得意一下。不過ActionBar如果可以寫成這個樣子，你在這一方面的技術也就基本算得上是過關了。

但是這還沒有結束呢，雖說最頂部一行的ActionBar已經成功實現了，可下面的聊天、發現、通訊錄這三個Tab我們還沒做呢。如此高端大氣上檔次的功能是不能就這么放過的，因此下面我們就來探究一下如何才能實現微信那樣的Tab效果。

雖說在上一篇文章當中已經講解過如何在ActionBar當中創建Tab了，但是這里我并不準備使用它，因為它的靈活性不夠強，很難做出和微信一模一樣的Tab效果。而ActionBar Tab的替代品也很多，我們可以自己寫，也可以使用網上現有的開源框架，PagerSlidingTabStrip這個框架就挺不錯，這里簡單和穩定起見，我們就直接使用它了。

PagerSlidingTabStrip是GitHub上的一個開源框架，由Andreas Stuetz編寫，它可以完成和ActionBar Tab基本類似的功能，不過由于是完全開源的，我們可以隨意修改其中的代碼，因而擴展性非常好。

那么開始吧，首先需要將PagerSlidingTabStrip的源碼下載下來，并集成到我們的項目當中，PagerSlidingTabStrip的GitHub主頁

具體集成的方法相信大家都會(和SlidingMenu，Universal-Image-Loader等都是一樣的)，這里我就不再贅述了。需要注意的是，PagerSlidingTabStrip原生的代碼也是實現不了和微信完全一樣的效果的，需要我們在其源碼的基礎上進行修改，不過由于PagerSlidingTabStrip的源碼比較長，我就不把修改過后的代碼貼上來了，大家可以隨后下載WeChatSample的源碼，在這里可以找到修改后的PagerSlidingTabStrip代碼。

那么集成完了之后接著就需要來編寫功能了，修改activity_main.xml.xml(也就是MainActivity對應的布局文件)中的代碼，如下所示：

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"  xmlns:tools="http://schemas.android.com/tools"  android:layout_width="match_parent"  android:layout_height="match_parent" >  <com.astuetz.PagerSlidingTabStrip  android:id="@+id/tabs"  android:layout_width="match_parent"  android:layout_height="40dp" />  <android.support.v4.view.ViewPager  android:id="@+id/pager"  android:layout_width="match_parent"  android:layout_height="wrap_content"  android:layout_below="@+id/tabs" /> </RelativeLayout>

比較簡單，其中放置了兩個控件，PagerSlidingTabStrip在最頂部，ViewPager在PagerSlidingTabStrip的下面。

接著創建ChatFragment、FoundFragment和ContactsFragment，分別對應著聊天、發現、通訊錄這三個界面，Fragment中只需放置一個TextView用于表示這個界面即可，ChatFragment如下所示：

public class ChatFragment extends Fragment {  @Override  public View onCreateView(LayoutInflater inflater, ViewGroup container,  Bundle savedInstanceState) {  LayoutParams params = new LayoutParams(LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT);  FrameLayout fl = new FrameLayout(getActivity());  fl.setLayoutParams(params);  DisplayMetrics dm = getResources().getDisplayMetrics();  final int margin = (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 8, dm);  TextView v = new TextView(getActivity());  params.setMargins(margin, margin, margin, margin);  v.setLayoutParams(params);  v.setLayoutParams(params);  v.setGravity(Gravity.CENTER);  v.setText("聊天界面");  v.setTextSize((int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_SP, 12, dm));  fl.addView(v);  return fl;  } }

FoundFragment如下所示：

public class FoundFragment extends Fragment {  @Override  public View onCreateView(LayoutInflater inflater, ViewGroup container,  Bundle savedInstanceState) {  LayoutParams params = new LayoutParams(LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT);  FrameLayout fl = new FrameLayout(getActivity());  fl.setLayoutParams(params);  DisplayMetrics dm = getResources().getDisplayMetrics();  final int margin = (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 8, dm);  TextView v = new TextView(getActivity());  params.setMargins(margin, margin, margin, margin);  v.setLayoutParams(params);  v.setLayoutParams(params);  v.setGravity(Gravity.CENTER);  v.setText("發現界面");  v.setTextSize((int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_SP, 12, dm));  fl.addView(v);  return fl;  } }

ContactsFragment如下所示：

public class ContactsFragment extends Fragment {  @Override  public View onCreateView(LayoutInflater inflater, ViewGroup container,  Bundle savedInstanceState) {  LayoutParams params = new LayoutParams(LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT);  FrameLayout fl = new FrameLayout(getActivity());  fl.setLayoutParams(params);  DisplayMetrics dm = getResources().getDisplayMetrics();  final int margin = (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 8, dm);  TextView v = new TextView(getActivity());  params.setMargins(margin, margin, margin, margin);  v.setLayoutParams(params);  v.setLayoutParams(params);  v.setGravity(Gravity.CENTER);  v.setText("通訊錄界面");  v.setTextSize((int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_SP, 12, dm));  fl.addView(v);  return fl;  } }

最后修改MainActivity中的代碼，加入PagerSlidingTabStrip的配置，如下所示：

public class MainActivity extends FragmentActivity {  /**  * 聊天界面的Fragment  */  private ChatFragment chatFragment;  /**  * 發現界面的Fragment  */  private FoundFragment foundFragment;  /**  * 通訊錄界面的Fragment  */  private ContactsFragment contactsFragment;  /**  * PagerSlidingTabStrip的實例  */  private PagerSlidingTabStrip tabs;  /**  * 獲取當前屏幕的密度  */  private DisplayMetrics dm;  @Override  protected void onCreate(Bundle savedInstanceState) {  super.onCreate(savedInstanceState);  setContentView(R.layout.activity_main);  setOverflowShowingAlways();  dm = getResources().getDisplayMetrics();  ViewPager pager = (ViewPager) findViewById(R.id.pager);  tabs = (PagerSlidingTabStrip) findViewById(R.id.tabs);  pager.setAdapter(new MyPagerAdapter(getSupportFragmentManager()));  tabs.setViewPager(pager);  setTabsValue();  }  /**  * 對PagerSlidingTabStrip的各項屬性進行賦值。  */  private void setTabsValue() {  // 設置Tab是自動填充滿屏幕的  tabs.setShouldExpand(true);  // 設置Tab的分割線是透明的  tabs.setDividerColor(Color.TRANSPARENT);  // 設置Tab底部線的高度  tabs.setUnderlineHeight((int) TypedValue.applyDimension(  TypedValue.COMPLEX_UNIT_DIP, 1, dm));  // 設置Tab Indicator的高度  tabs.setIndicatorHeight((int) TypedValue.applyDimension(  TypedValue.COMPLEX_UNIT_DIP, 4, dm));  // 設置Tab標題文字的大小  tabs.setTextSize((int) TypedValue.applyDimension(  TypedValue.COMPLEX_UNIT_SP, 16, dm));  // 設置Tab Indicator的顏色  tabs.setIndicatorColor(Color.parseColor("#45c01a"));  // 設置選中Tab文字的顏色 (這是我自定義的一個方法)  tabs.setSelectedTextColor(Color.parseColor("#45c01a"));  // 取消點擊Tab時的背景色  tabs.setTabBackground(0);  }  public class MyPagerAdapter extends FragmentPagerAdapter {  public MyPagerAdapter(FragmentManager fm) {  super(fm);  }  private final String[] titles = { "聊天", "發現", "通訊錄" };  @Override  public CharSequence getPageTitle(int position) {  return titles[position];  }  @Override  public int getCount() {  return titles.length;  }  @Override  public Fragment getItem(int position) {  switch (position) {  case 0:  if (chatFragment == null) {   chatFragment = new ChatFragment();  }  return chatFragment;  case 1:  if (foundFragment == null) {   foundFragment = new FoundFragment();  }  return foundFragment;  case 2:  if (contactsFragment == null) {   contactsFragment = new ContactsFragment();  }  return contactsFragment;  default:  return null;  }  }  }  ...... }

配置也比較簡單，可以看到，首先我們在onCreate()方法中分別獲取了PagerSlidingTabStrip和ViewPager的實例，然后給ViewPager設置了一個Adapter，Adapter中存放了ChatFragment、FoundFragment和ContactsFragment這三個Fragment，這樣就可以實現在聊天、發現、通訊錄這三個界面之間滑動的效果了。

接著將ViewPager的實例設置到了PagerSlidingTabStrip中，然后調用setTabsValue()方法來對PagerSlidingTabStrip的細節進行配置，以實現和微信Tab一模一樣的效果。每個屬性的作用在代碼中都有注釋描述，這里我就不再解釋了。其中有一點需要注意，setSelectedTextColor()這個方法是我自定義的，因為PagerSlidingTabStrip并不支持高亮顯示選中Tab那一項的標題，而微信卻有這個效果，因此我在這里對PagerSlidingTabStrip的源碼進行了修改，如果你看的是原生的PagerSlidingTabStrip代碼，將無法找到這個方法。

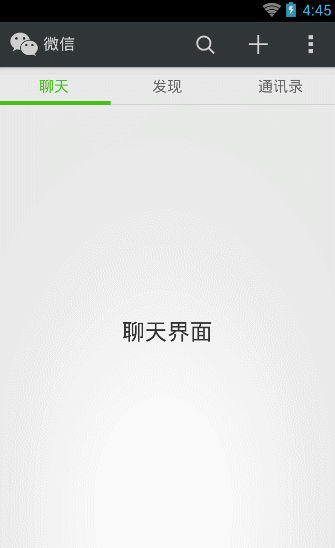

好了，到這里代碼就全部都寫完了，讓我們運行一下看看效果吧，如下圖所示：

android,仿微信主界面,微信,主界面
