　　點擊確定回到繪圖區，把繪圖頁面放大一些，在頁面中心位置繪制一封閉曲線圖形（如圖4），這就是左輪槍的基本外輪廓，它決定了最終圖形的效果，一定要耐心調整，盡量與圖例相符！

　　　

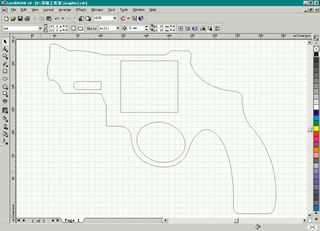

　　外輪廓繪制完成后，另外在外輪廓內再繪制三個小圖形，形狀位置（如圖5），我們接下來要使用修剪功能使它們?nèi)吭谕廨喞刑幱阽U空狀態，首先操作圖形中最小的那個準備鏤空的造型。

　　　

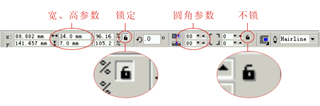

　　這里有必要講述一下小圖形的快捷而準確的繪制方法：使用矩形工具在圖5所示的位置繪制一個矩形，調整屬性欄的寬、高為：24mm×7mm,圓角參數為：80×80（如圖6），

　　　

　　最后別忘了按回車鍵確認。這樣一來你繪制的這個圖形就和圖例上的一摸一樣了。

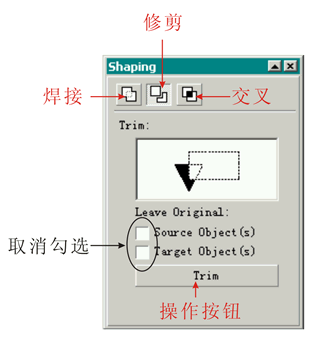

調整好位置以后，在菜單欄內點擊arrange（安排），在彈出的菜單里選擇shaping（造型）選項內的trim（修剪）選項，點擊它打開shaping（造型）操作面板，面板上三個功能依次為weld（焊接）、trim（修剪）、intersect（交叉），我們要使用的是trim（修剪）功能，另外將要用到是intersect（交叉）功能，在下面實際應用時再具體介紹。修改上面的選項，取消source object和target object選項前的"√"號。（如圖7），

　　　
