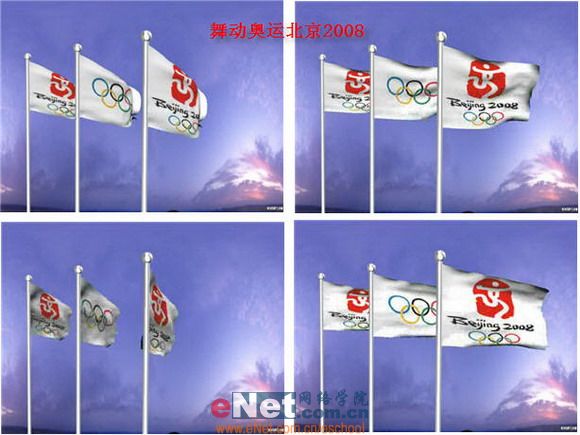

先看一下最終效果：

一、 繪制旗桿

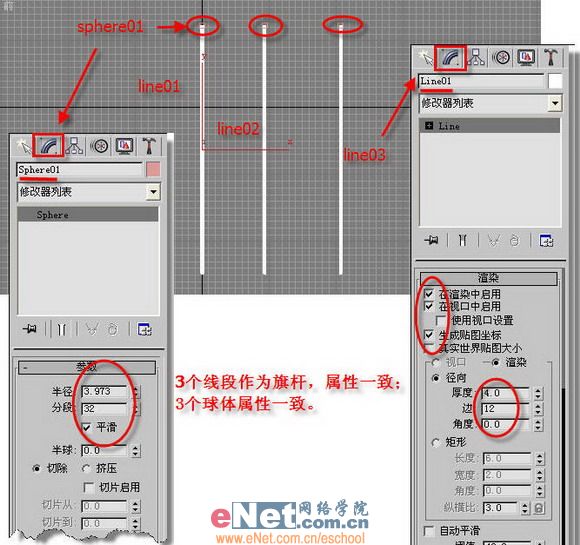

啟動3dmax9.0，點擊“創建”命令面板，選擇其中的“圖形 　 線”工具按鈕，在前視圖中，繪制三條線段，分別為line01、line02、line03，再點擊“創建”面板，選擇“幾何體 　 球體”按鈕，分別在三個線段頂端繪制球體sphere01、sphere02、sphere03。點擊“修改”命令面板，分別對線段、球體的相關屬性進行調整，如圖1所示。

|||

二、 繪制旗幟

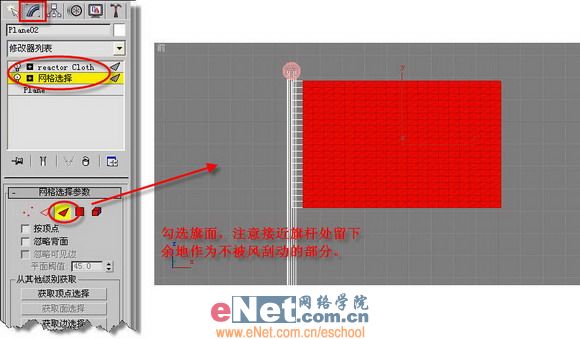

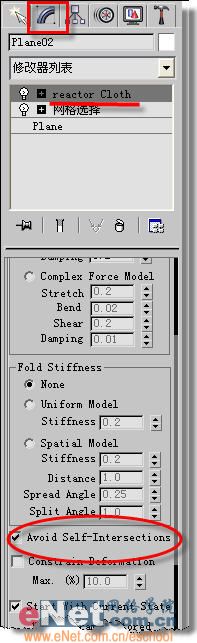

1、點擊“創建”面板，選擇“幾何體 　 平面”工具按鈕，分別在3個旗桿上繪制平面：plane01、plane02、plane03。點擊“修改”面板，在其下拉列表中選擇“網格選擇”項進入其屬性面板，單擊“面”按鈕，在前視圖的plane02上拖拽出紅色區域，然后在“修改“面板的下拉列表中選擇“reactor cloth（動力學布料）”項，如圖2所示。其他兩平面也如法炮制。

小提示：繪制平面時，注意長度分段、寬度分段參數盡量大一些，比如20或40，這樣使得渲染時更加細膩。

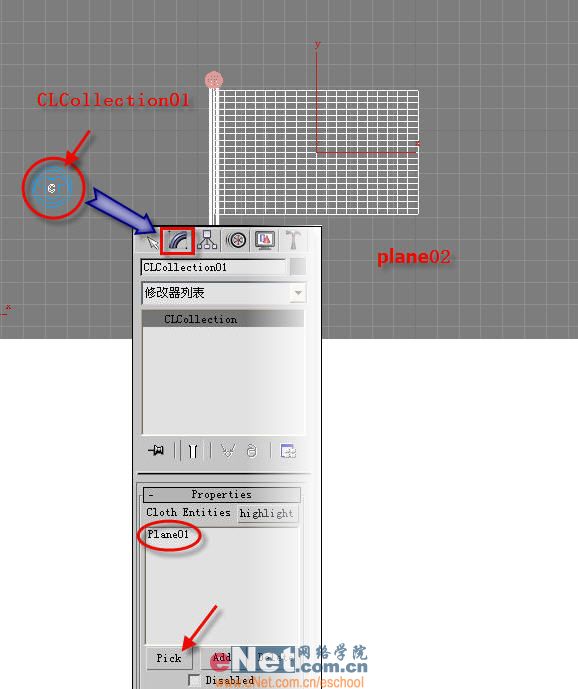

2、點擊“reactor”菜單下的“create object 　 cloth collection（布料集合）”命令，在視圖中單擊鼠標左鍵加入該集合。在視圖區選擇“cloth collection”，單擊“修改”命令面板，點擊“pick（拾?。?rdquo;按鈕，在視圖中單擊某平面，比如plane02，如圖3所示。另外也將其他兩面添加進去。

|||

|||

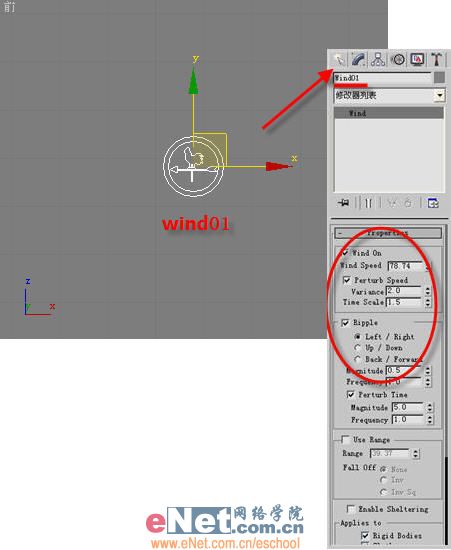

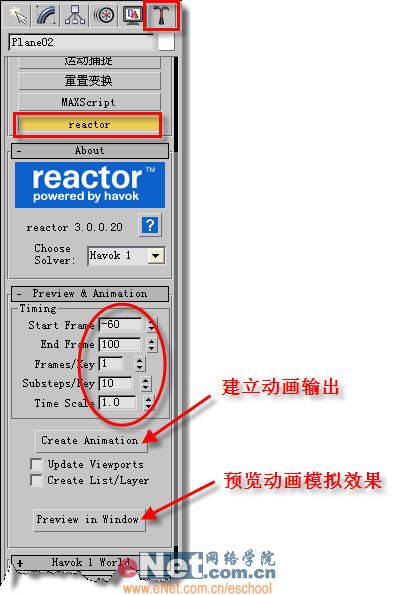

 5、選擇命令面板中的“工具”選項夾，點擊“reactor（動力學）”進入動力學屬性面板，在“preview & animation”卷展欄中，可以定義動畫與輸出參數，也可以點擊“preview in window”按鈕，打開預覽窗口，然后點擊“p”鍵觀察模擬效果。如圖6所示。

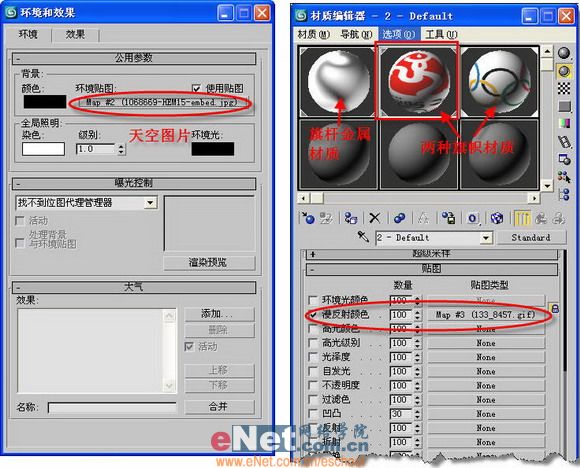

小提示：在最終預覽效果圖時，應當對環境背景作些調整，點擊“渲染”菜單下的“環境”命令，指定某一環境貼圖，比如藍天等，總之與旗幟比例、視角相仿的圖片。點擊工具欄上的“材質編輯器”按鈕，為旗桿定義金屬特性、為平面賦予奧運圖片，比如會徽或五環旗等，最終將它們應用到相應的物體上。如圖7所示。

最終效果圖

環境背景、旗桿、旗面、風力、布料、硬物等所有的材質都被賦予相應屬性后，最終使得北京2008奧運旗幟在眾人期盼中迎風飄揚！如圖8所示。
