本次的3ds max教程介紹如何打造逼真的海底光影效果和深海動物，過程中使用到3ds max 、zbrush、photoshop三大軟件，由于僅是涉及基本使用，較為容易掌握，適合初學者學習。

　　一、前期：

　　我特別喜歡動物世界，沒事就喜歡把自己收集的動物素材欣賞一番。在設計《orange shell》的時候，一邊看《動物世界》一邊就很隨意地畫了些東西，然后把它們組合在一起后，《orange shell》就誕生了。之前設計的是一個在空中擔任運輸工作的角色，后面考慮了一下色調方面就把它從空運部調到深海區工作了。

最終完成圖

　　先來看看概念用的線稿。

圖1

　　下面我們就進入制作吧。

　　二、模型

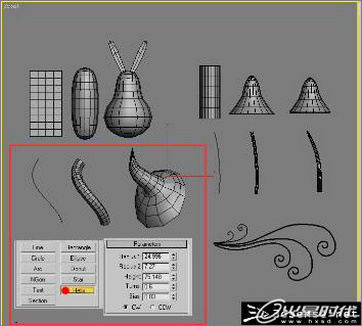

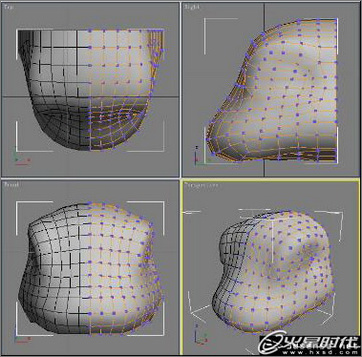

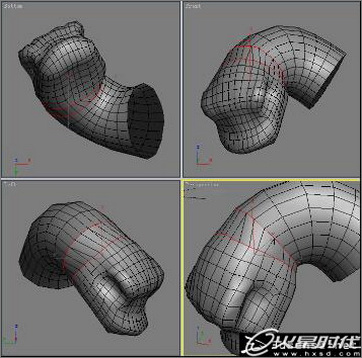

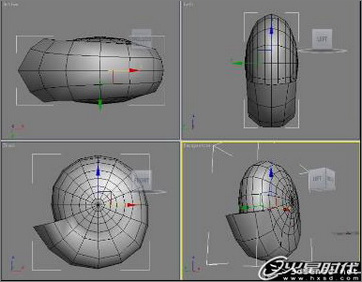

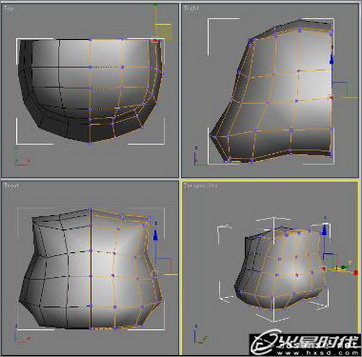

　　因?yàn)檎麄€(gè)模型的所有細節都是zbrush 里面完成的，所以建模型的時候不要注重細節，也不要太急于看到成品，一步一步從低面到高面往下做。布線的時候順著結構和均勻布線的規律去布線就可以了。

圖2

圖3

|||

圖4

圖5

圖6

圖7

圖8

圖9

圖10

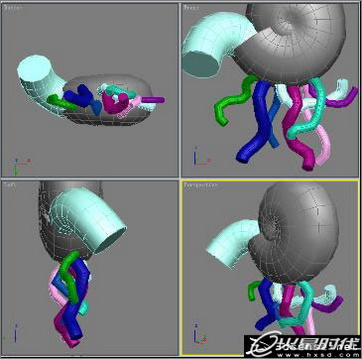

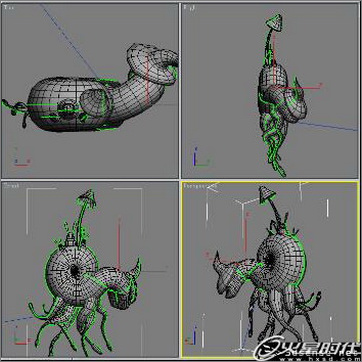

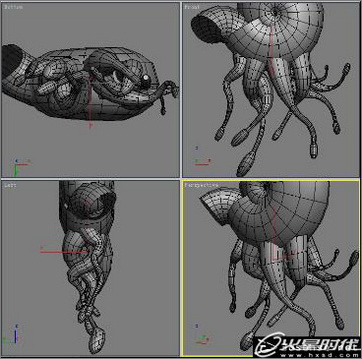

　　所有的東西都做完了后，我們要把它們組合在一起，設置好安全框的尺寸，再加一個攝像機調整好角度，模型就算基本建完了。

圖11

|||

　　建完模型接下來是分uv ，給模型分uv時要找到適合它形狀的方式展開，而且切割處盡量放在鏡頭看不到的地方

圖12

　　在放每個物體的uv 圖的時候也要盡量將統一材質的uv放在一起，并且將空間充分利用起來，而且要注意他們的比例不要偏差太大。

圖13

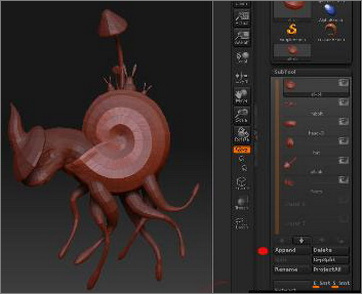

　　在導入zbrush之前，要先將他們分別分離出來，有助于在zbrush里面對單個的物體進行更多的細節雕刻。模型分別用 sub tool 欄里面的 append 選項依次添加進來，以便再進行重新組合。

圖14

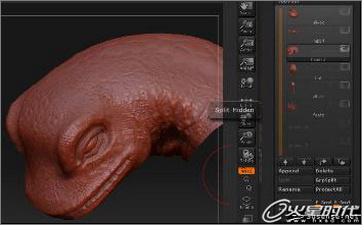

　　剩下的細節就是自己自由發揮了。

圖15

　　把雕好細節模型降到最低級，然后在zmapper里面分別生成normal map 和 cavity map。

圖16

圖17

|||

　　三、渲染

　　關于角色的顏色，我在phtoshop 調色，并畫出細節。與此同時，渲染出其他層 ：color、shadow、glare 、z depth、shine、bleb。

　　1、color

　　用sss fast skin material 材質球調制，然后貼上它uv貼圖，具體的參數大家可以自己去調試一下。

圖18

　　2、hadow

　　首先要把渲染器改成mental ray ，然后在材質球里面把standard 材質球變成architectural 材質球，然后再在diffuse map 里面貼：ambient/reflective occlusion （base）parameters。

圖19

　　3、glare

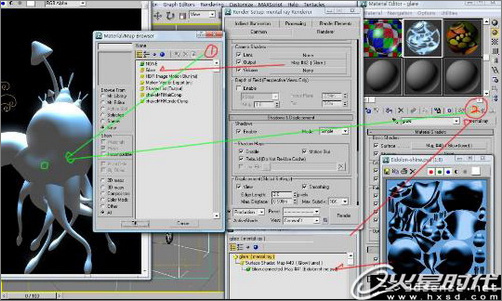

　　先將材質球放在standard 里diffuse 層里面貼glow（lume），然后在glow（lume）的屬性glow 里面貼一個黑白的貼圖通道，再按f10， 打開render setup ，選擇renderer，在camera shaders的output貼glare。渲染這一層的時候燈光可以刪掉了，它的光暈全靠黑白的通道生成，白的發光黑的不發光。

圖20

　　4、z depth

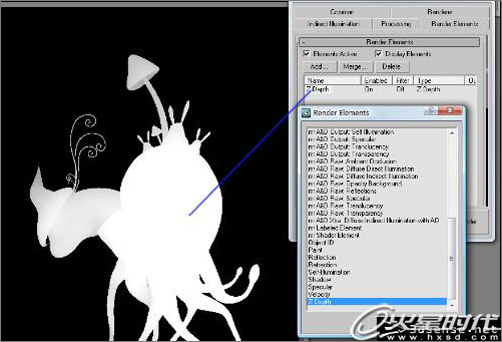

　　再按f10，打開render setup ，選擇renderer elements 里面添加zdepth，直接渲染就可以看到效果，下面有可調參數。

圖21

|||

　　5、shine

　　用一個普通的燈光打開陰影，并在atmospheres&effects里加volume light，調整好參數。
　　再到advanced effects里的projector map中貼gradient （參數調整一下）。

圖22

　　6、bleb

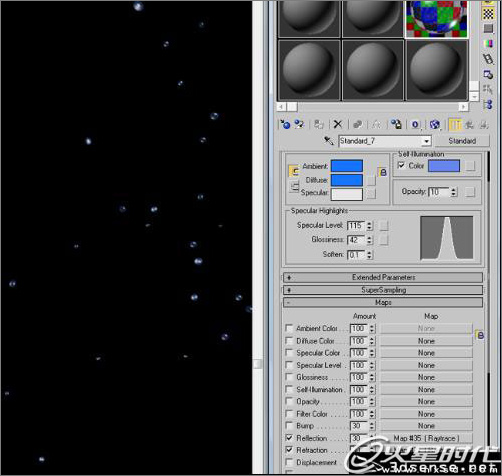

　　方法和做玻璃球一樣簡單，分別給reflection/refraction 加一個raytrace 就可以了。

圖23

圖24

　　制作過程中有部分細節的地方?jīng)]有給大家寫出來，直接截屏供以大家學習參考。
