solidworks怎么建模內螺紋孔并陣列?

2024-07-16 17:34:48
字體:
來源:轉載
供稿:網友

solidworks繪制三維零件模型很簡單,想要創建一個零件模型,該怎么創建呢?下面我們就來看看詳細的教程。

軟件名稱:SolidWorks 2018 SP2.0 Premium 64位 多語中文特別版(附破解文件+安裝教程) 軟件大小:14.0GB更新時間:2018-03-07

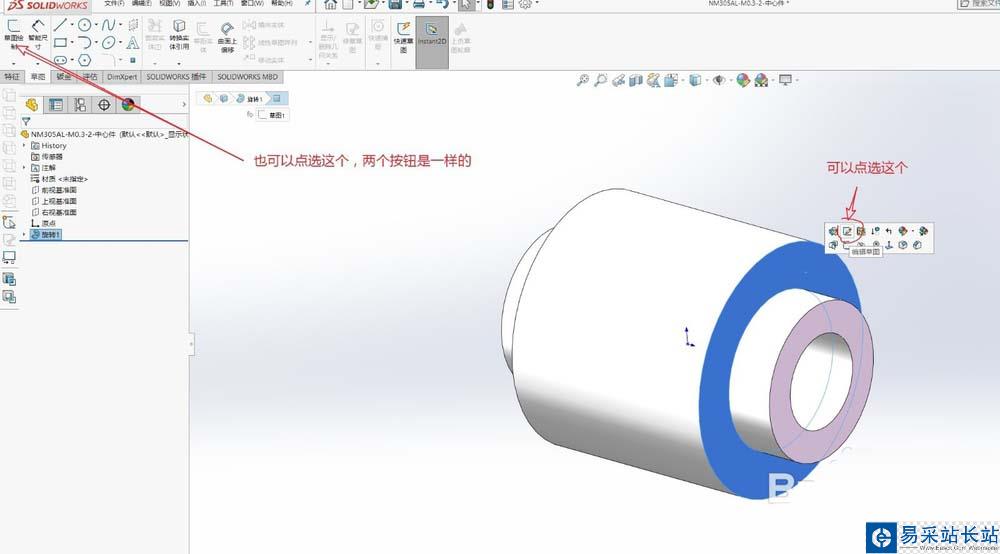

1、打開上一次畫的旋轉體,選擇一端平面為草圖平面,如圖

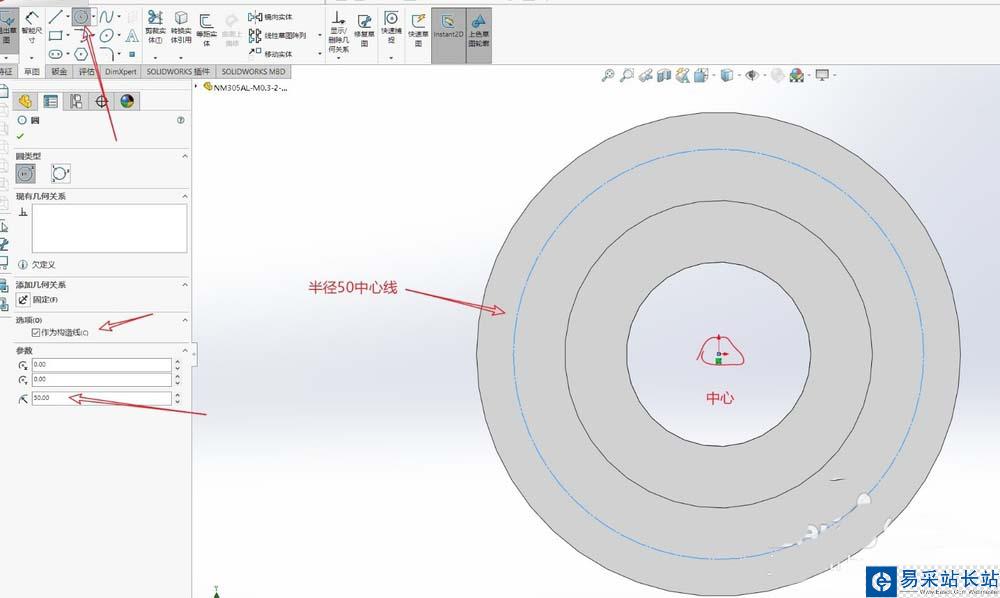

2、選擇畫圓工具,以旋轉體的中心為中心畫一個半徑50mm的圓,如圖

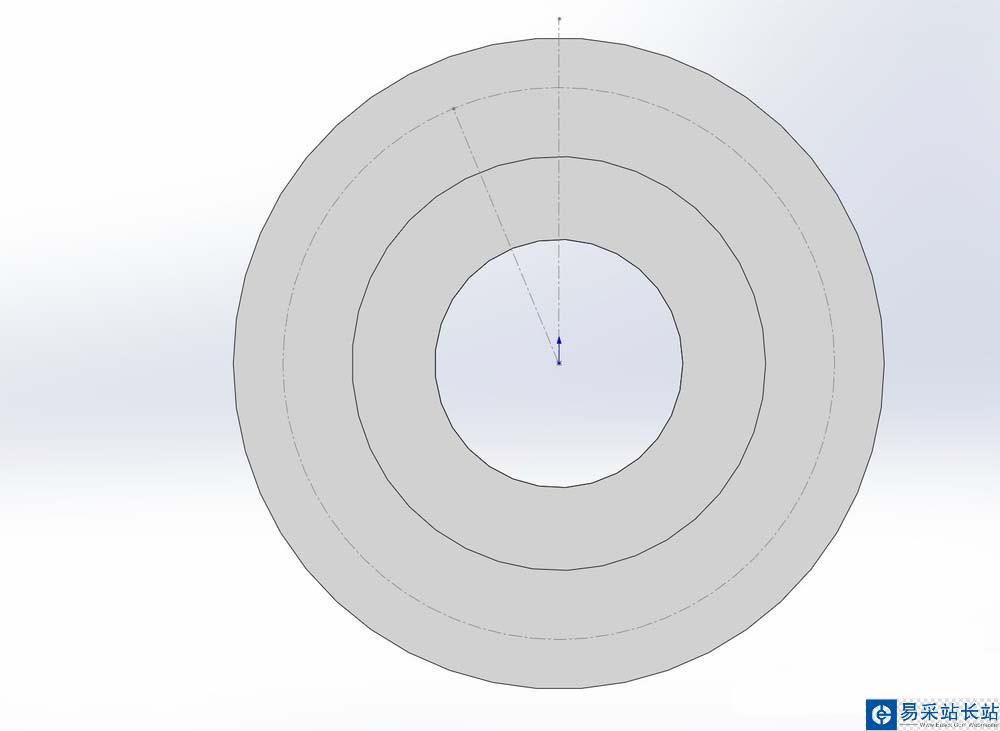

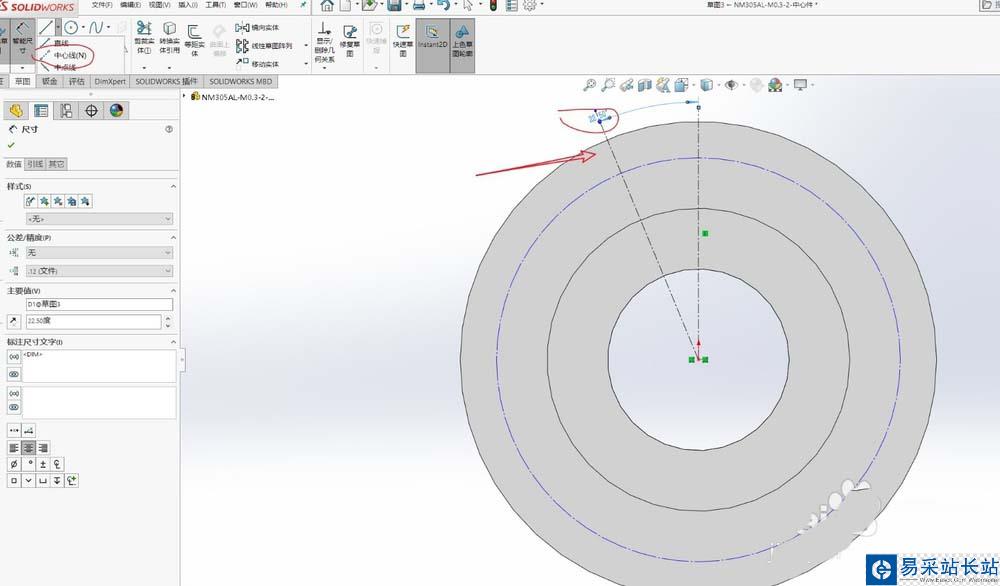

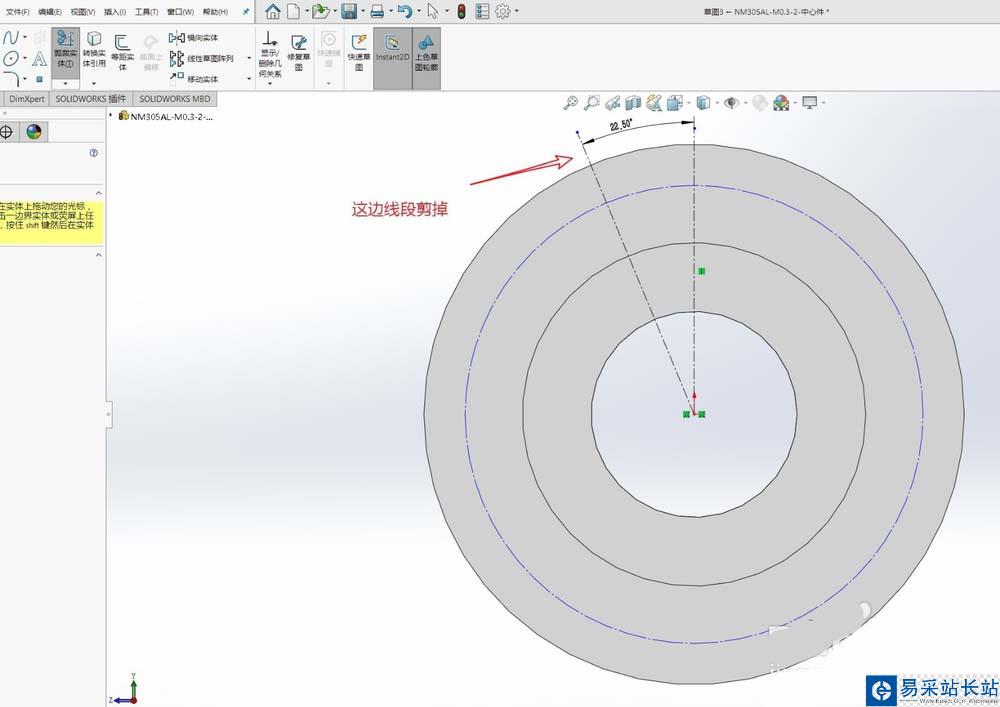

3、用中心線畫一個22.5度的夾角,凸出圖的線剪掉,畫好后選擇退出草圖,如圖

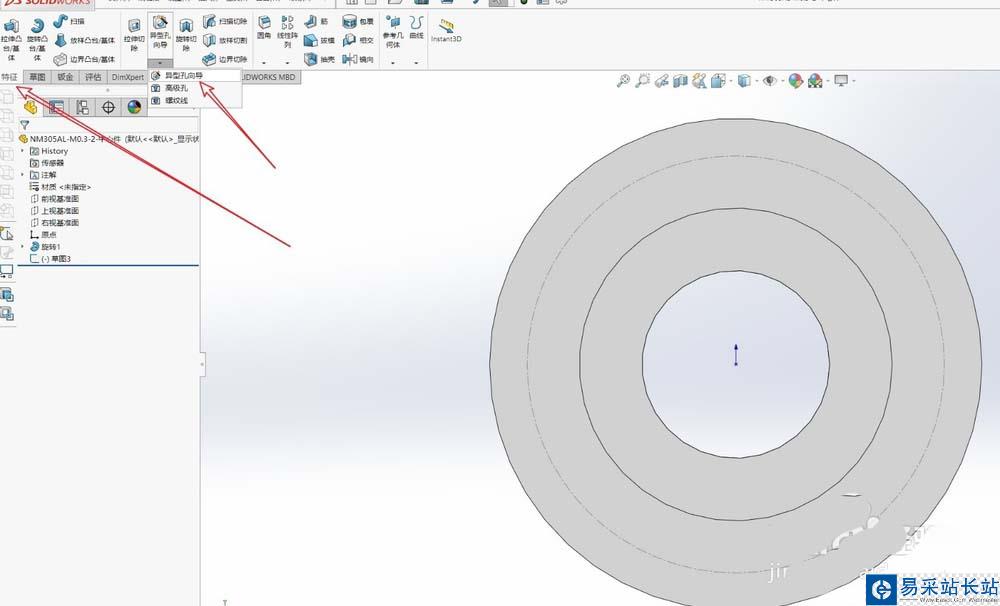

4、用特征 - 異型孔向導,再編輯螺紋孔大小,孔類型選:直螺紋孔,標準選“ISO”,大小選“M10”終止條件選“給定深度”,底孔深度為34,螺紋有效深度30mm,

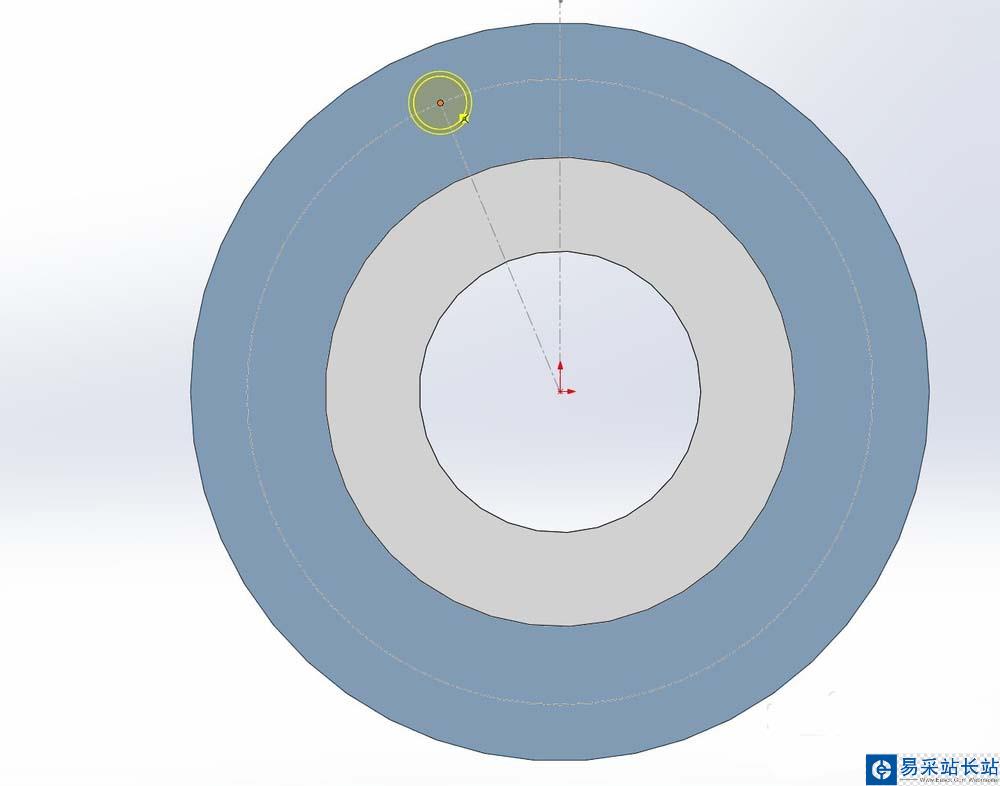

5、全部條件選好后,點選位置,選擇螺紋孔放置的平面,選擇之前的草圖平面,選擇交點放置螺紋孔,打勾,螺紋孔就畫好了,如圖;

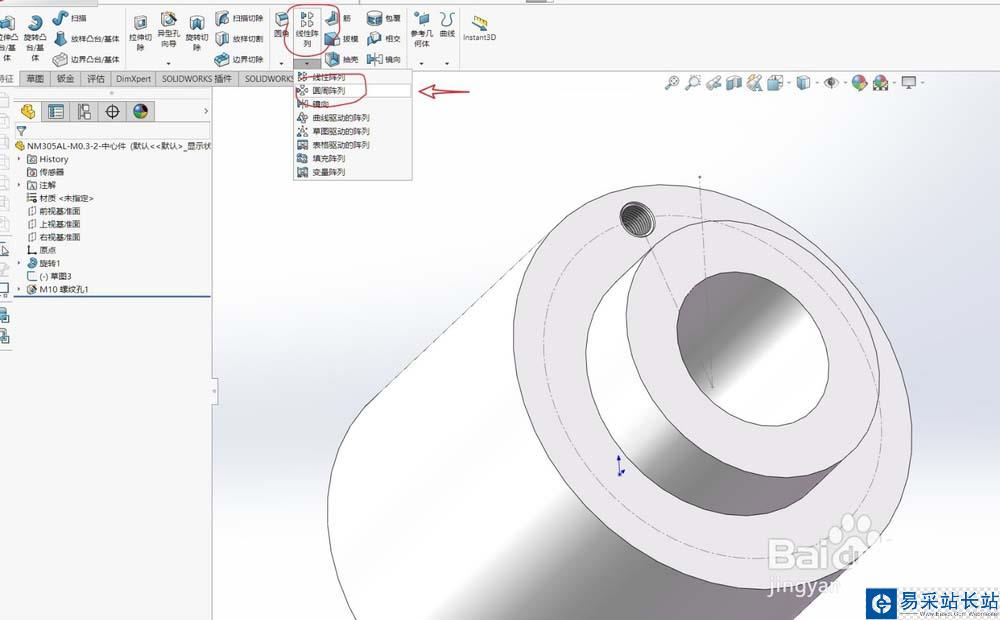

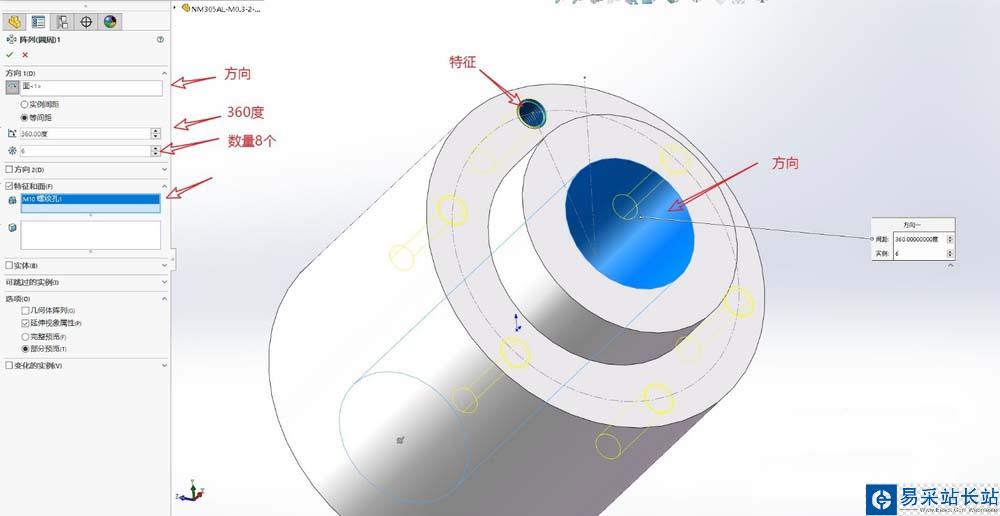

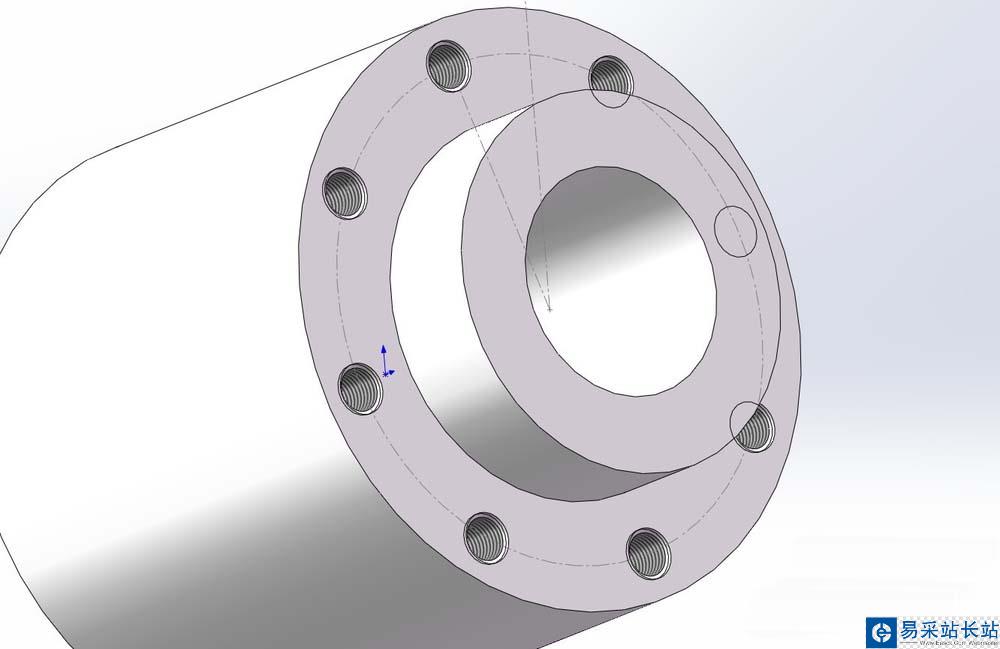

6、選擇線性陣列下拉的圓形陣列,方向選45內孔壁,角度360度,數量8個,特征選M10螺紋孔,打勾,螺紋孔就畫好了,如圖。

以上就是sw繪制內螺紋孔和陣形零件的教程,希望大家喜歡,請繼續關注錯新站長站。
