Solidworks工程圖的尺寸標注是可以修改的，該怎么修改大小呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2018 SP2.0 Premium 64位 多語中文特別版(附破解文件+安裝教程) 軟件大小：14.0GB更新時間：2018-03-07

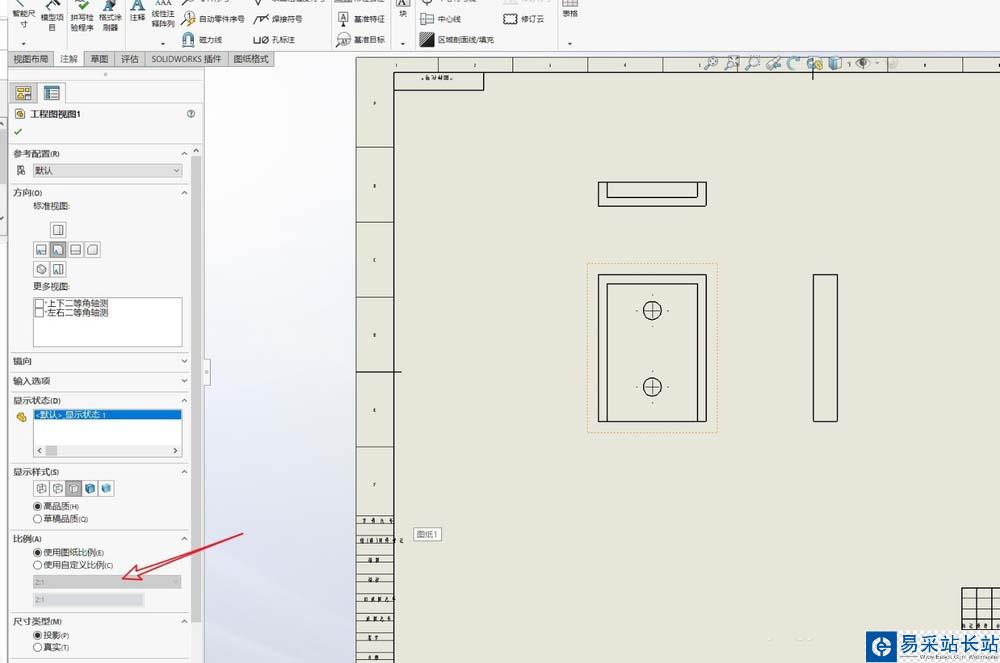

1、先打開一個3D圖，并轉成工程圖。如圖，轉成的工程圖比例為2：1，也就是說，圖紙實際比例是放大2倍的

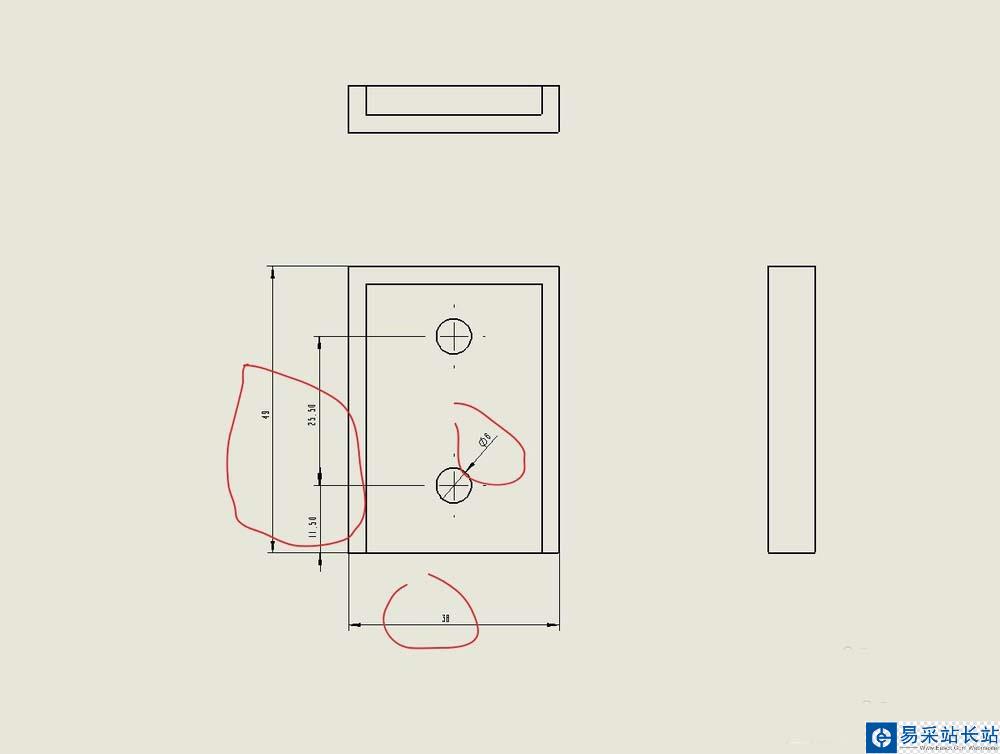

2、然后標注尺寸，可以看到顯示的默認標注字體很小，正常大小的圖紙都看不清楚，這種標注是不能用的。

3、把選項打開，在Solidworks頂部的菜單欄中部位置，如圖。

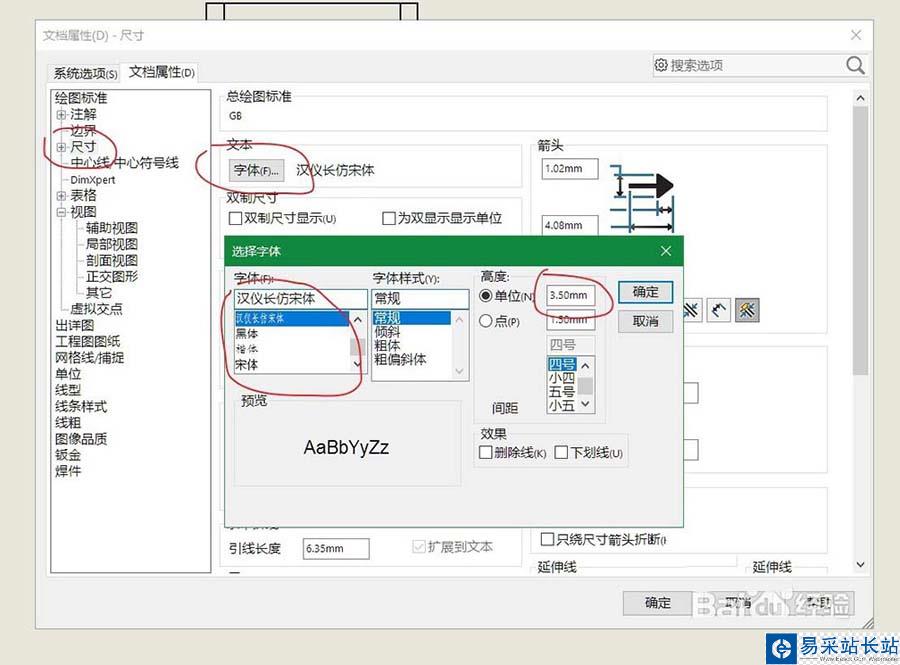

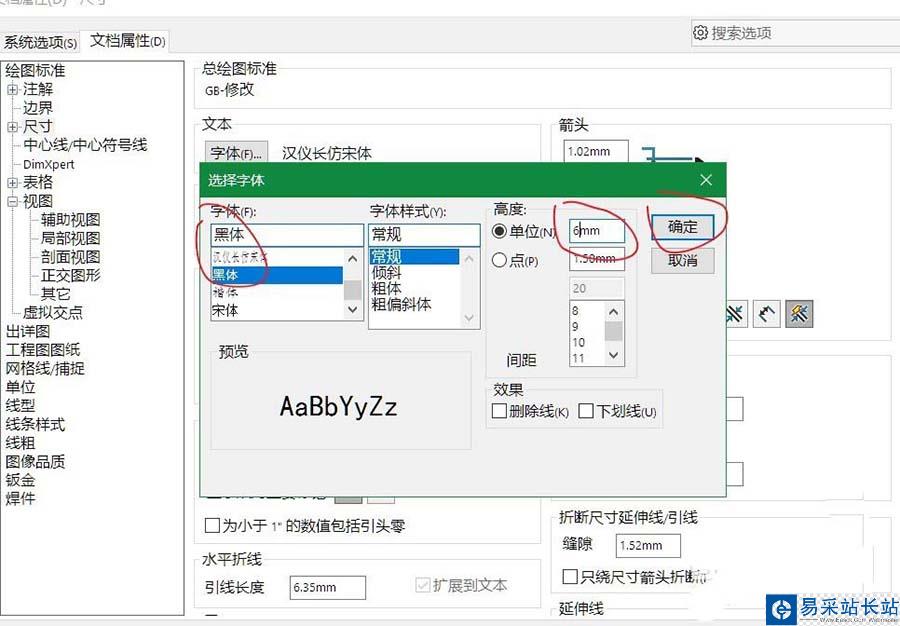

4、點開文檔屬性，再選擇尺寸，這時可以看到界面出現“文本”字體選項，點開。把字體改成喜歡的字體，把文字高度改大。改好后，點擊確定，再點擊確定。

5、這時之前標注的尺寸就變的很醒目了，如圖。

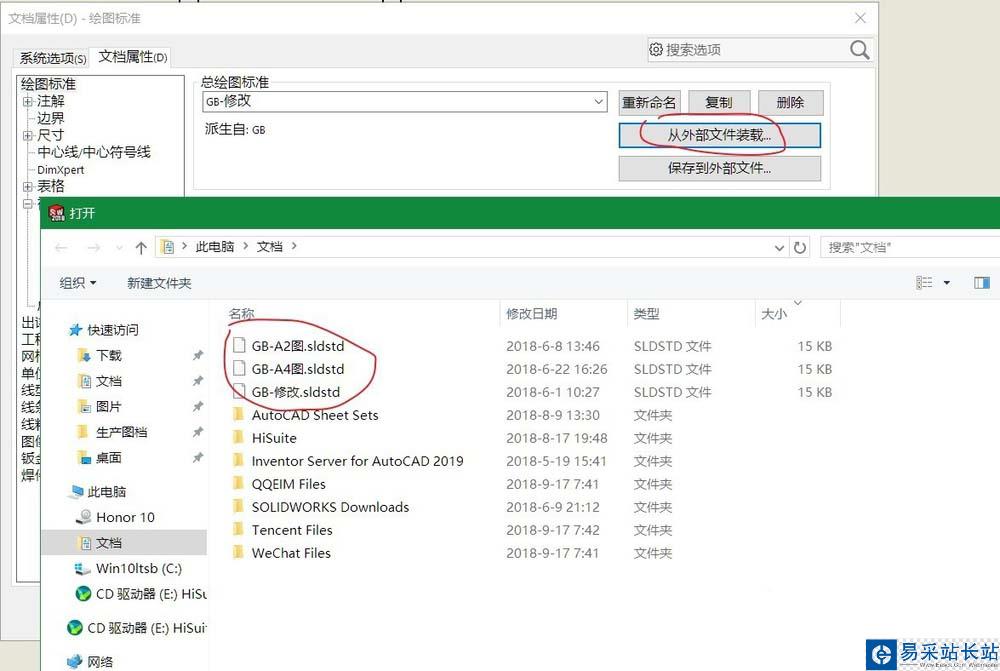

6、每次出工程圖都要改時，會很繁瑣，可以把改好的尺寸字體，注解樣式，視圖樣式。“保存到外部文件”，在選項 - 文檔屬性 - 繪圖標準，如圖。這樣要用時就可以“從外部文件裝載”而不用一個個去修改了。

以上就是Solidworks工程圖修改標注尺寸大小的教程，希望大家喜歡，請繼續關注錯新站長站。
