SolidWorks2017可以直接用曲面掃描命令制作螺旋曲面，具體該怎么操作呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2017 SP4.0 Premium 免費中文特別版(附破解文件) 軟件大小：13.0GB更新時間：2017-08-14

1、首先打開SW軟件，創建新零件，在任意一個參考面創建一平面草圖，沿原點畫一線段，長度為你想畫的螺旋半徑，然后退出草圖；

2、再在任意與之前草圖平面垂直的參考面創建一平面草圖，沿原點畫與之前線段垂直的線段，長度適中且最好不要定義（這個線段是定義螺旋曲面高度的），然后退出草圖

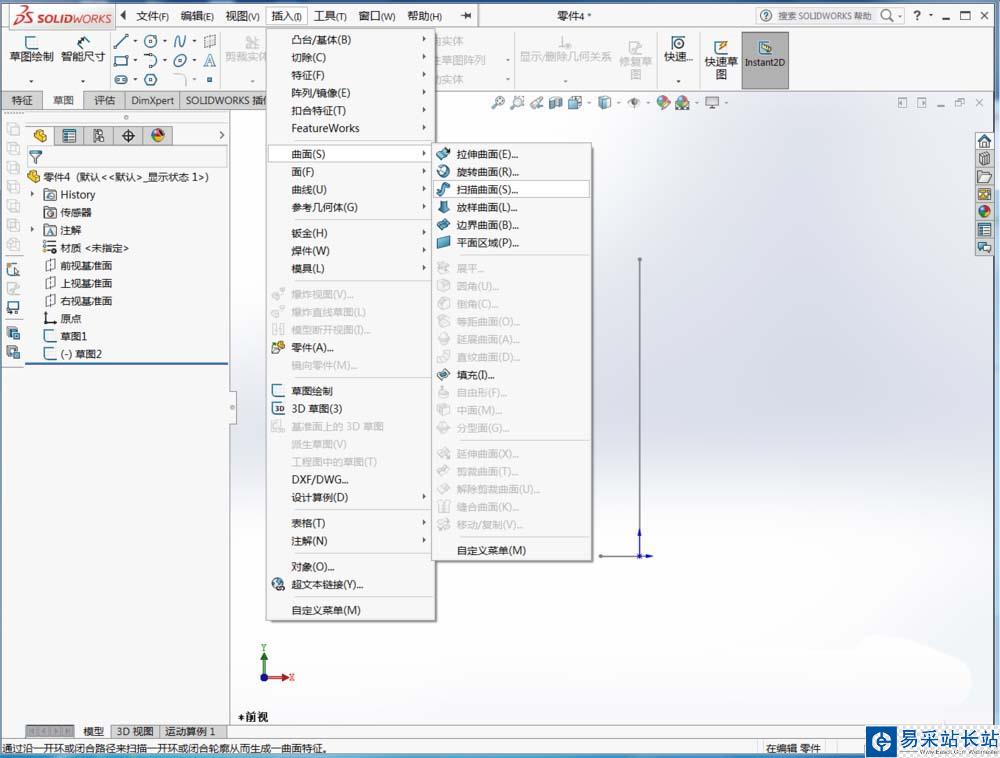

3、在插入-曲面-找到掃描曲面命令

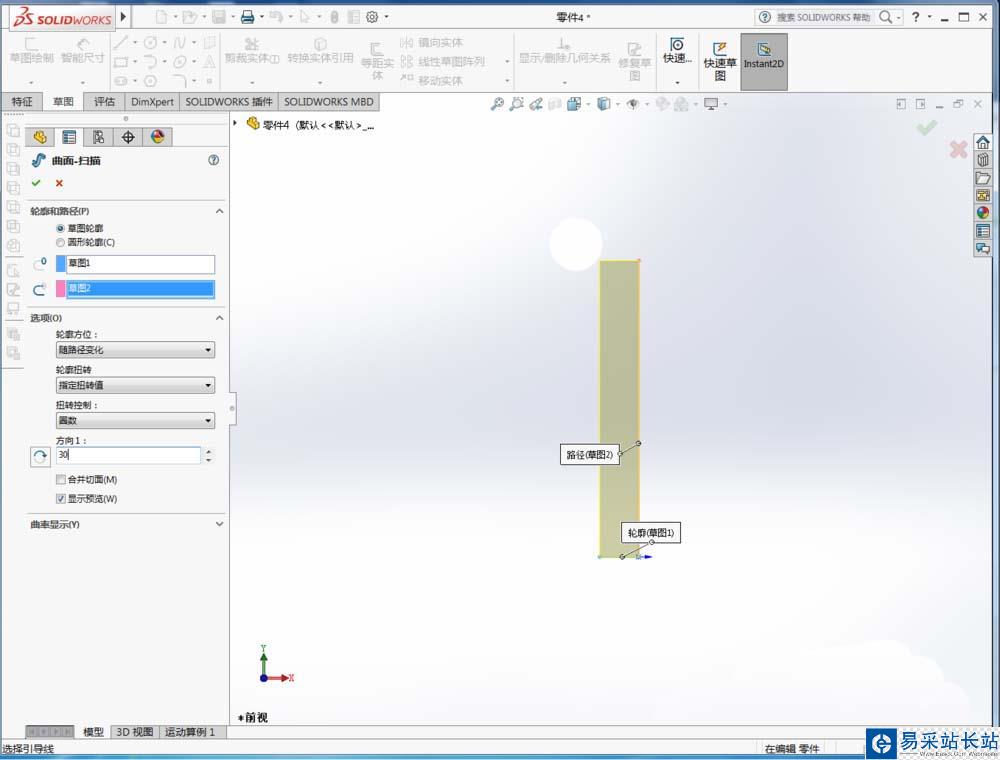

4、啟用掃描曲面命令，旋轉第一個草圖為掃描輪廓，第二個草圖為掃描路徑

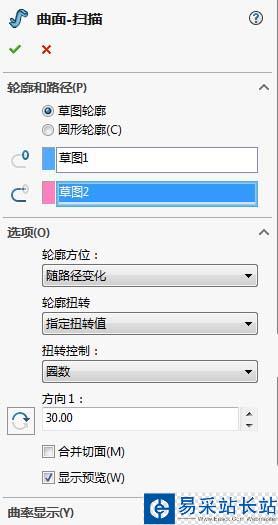

5、點開“選項”下拉菜單，設置掃描參數，參數如圖，重點是輪廓扭轉要選指定扭轉值，扭轉控制要選圈數，扭轉圈數則隨你要求

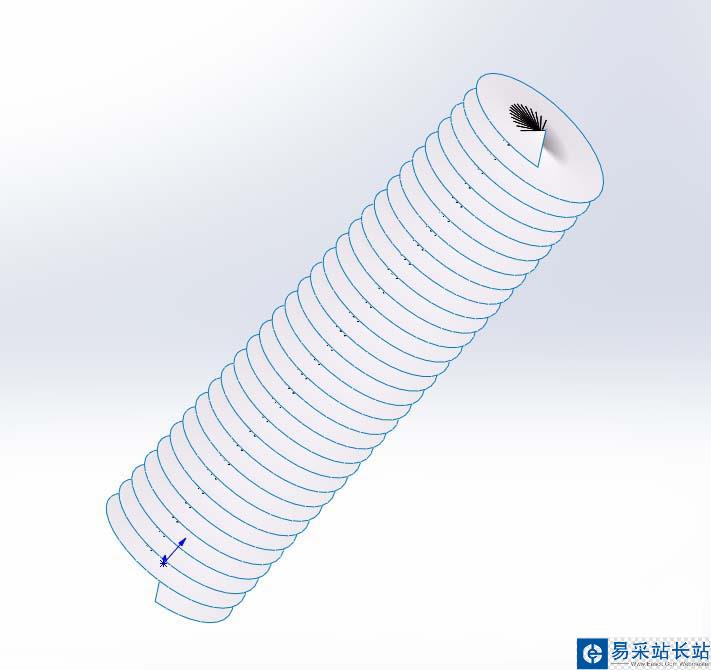

6、最后，點擊生成，一個螺旋曲面就創建成功了

以上就是sw2017掃描曲面命令創建螺旋曲面的教程，希望大家喜歡，請繼續關注錯新站長站。
