ProE設計好零件的3D圖之后，需要檢查圖檔是否做的有利于模具實際加工，在加工之前就需要做產品的肉厚分析，通過分析，可以發現容易出問題的地方，下面我們就來看看ProE做肉厚分析的教程。

軟件名稱：Proe5.0 M280終極版本 64位 中文特別版(附注冊機+許可證文件+安裝教程)軟件大?。?.27GB更新時間：2017-06-14

1、首先打開需要分析的3D圖檔

2、在分析下面選擇肉厚分析

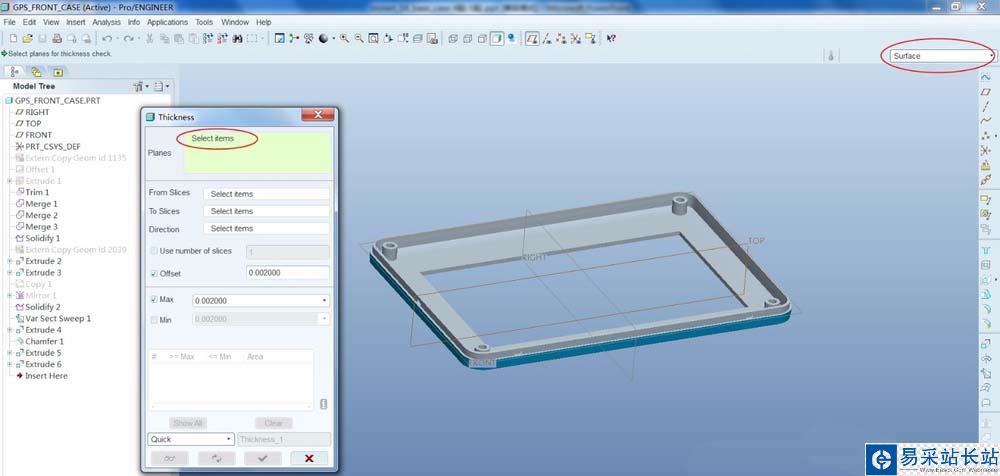

3、在彈出的窗口，選擇3d

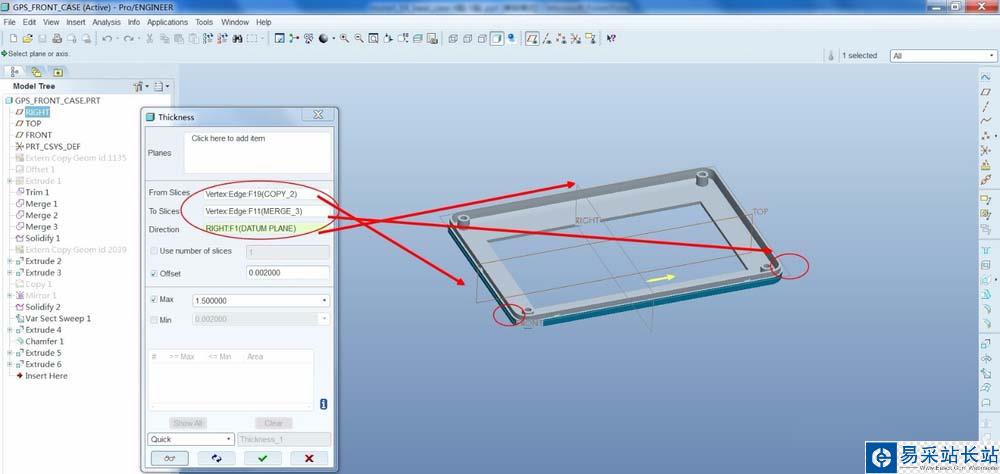

4、選擇分析的，起始點和方向

5、現在需要切面的偏移距離，和最大肉厚

6、發現都是紅色超上限的，可以設置肉厚到更大值

7、現在看起來，基本就平均了，說明3D畫的肉厚很平均

以上就是ProE做產品肉厚分析的教程，希望大家喜歡，請繼續關注錯新站長站。
