C4D中可以按數值創建一個機械曲柄，該怎么創建曲柄模型呢？下面我們就來看看詳細的教程。

軟件名稱：Cinema 4D R18 中文安裝免費版(附注冊機+安裝破解教程)軟件大小：4.5GB更新時間：2016-11-25

1、用截圖軟件，將圖紙頂置于桌面以方便查看；創建一個平面，寬度和高度為136，距離可以根據圖紙圓孔的距離和倒圓角的半徑得到。平面分段為2

2、將上步創建 的平面轉為可編輯多邊形，保留左上角的面，其余面刪除。點模式下優化點。

3、邊模式下，選擇左邊頂角上的二條相交邊；進行擠壓，擠壓偏置的距離為-24（圖紙上倒圓角的直徑）。

4、面模式下選中擠壓后得到的直角面，選用分裂命令，刪除原四邊面；用融解命令將直角的結構線去掉。

5、點模式下，對直角的兩端點進行倒角。最外點的半徑為25，內點為20，分段都設定為3。

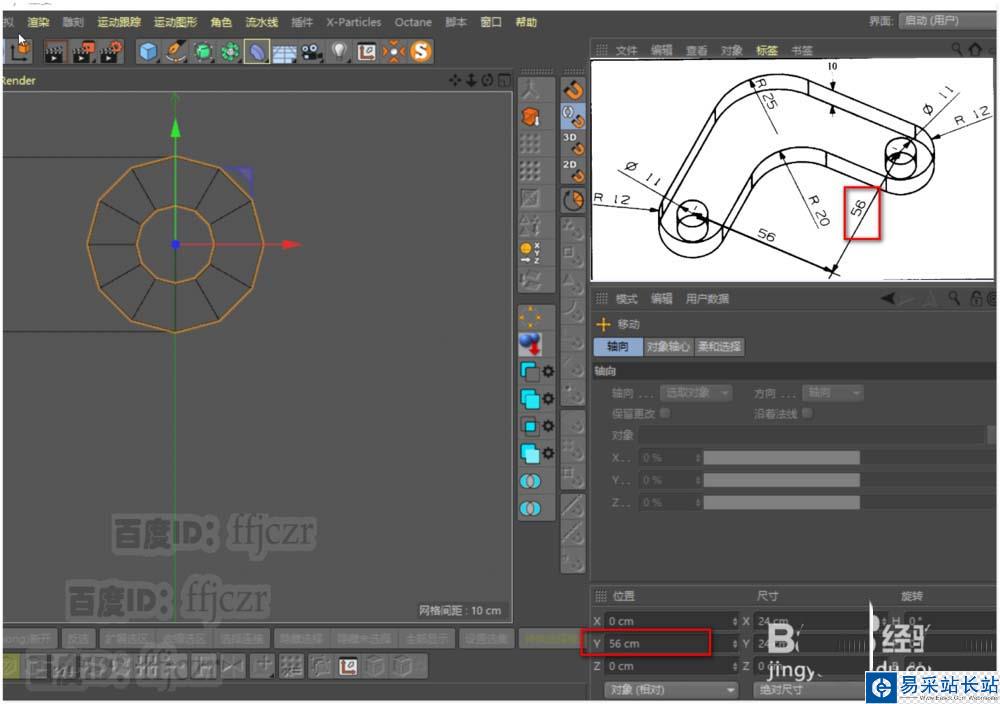

6、創建一個圓盤，內部半徑為5.5，外部半徑為12；圓盤分段為1，旋轉分段為12，方向為+z。將圓盤轉為可編輯多邊形，在對象坐標中調整Y軸的值為56，其它為0。復制圓盤，將其坐標的X軸修改為-56，其余為0.
