solidworks2017怎么建模花型旋鈕開關?

2024-07-16 17:34:16
字體:
供稿:網(wǎng)友

今天我們就來看看使用solidworks2017畫旋鈕開關的過程,很簡單,請看下文詳細介紹。

軟件名稱:SolidWorks 2017 SP3.0 64位 Premium 多語中文特別版(附破解文件)軟件大小:12.2GB更新時間:2017-05-02

1、打開solid works2017,并建立一個新的零件。

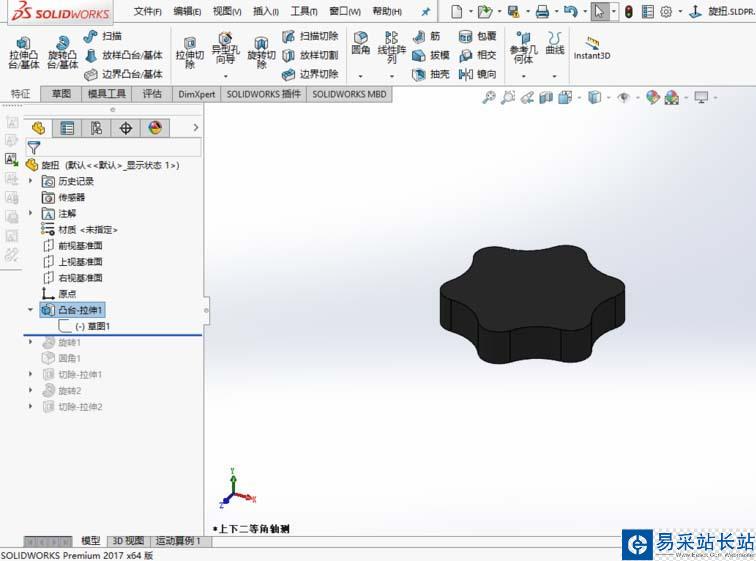

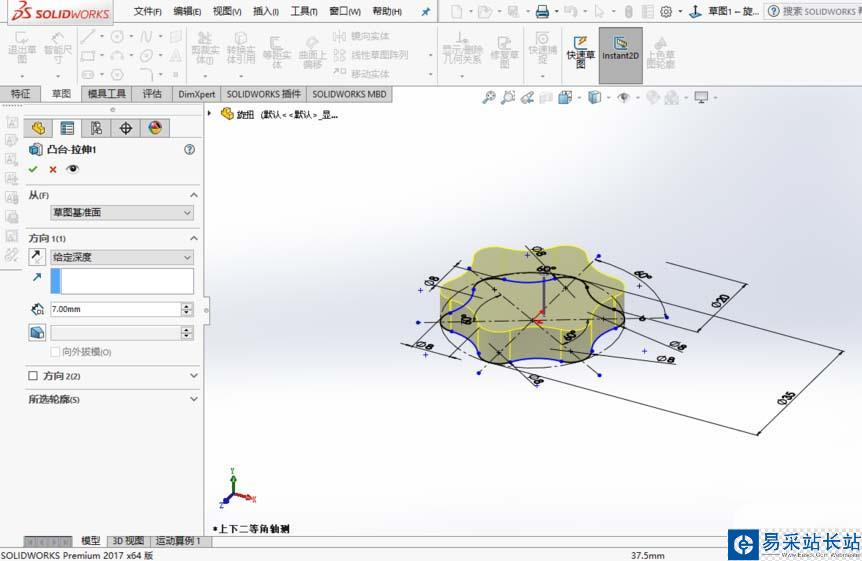

2、選定上視基準面,正視所選基準面,利用直線命令、圓弧命令、圓命令進行繪草圖,并設定相關尺寸。采用拉伸凸臺特征命令,點擊確定。

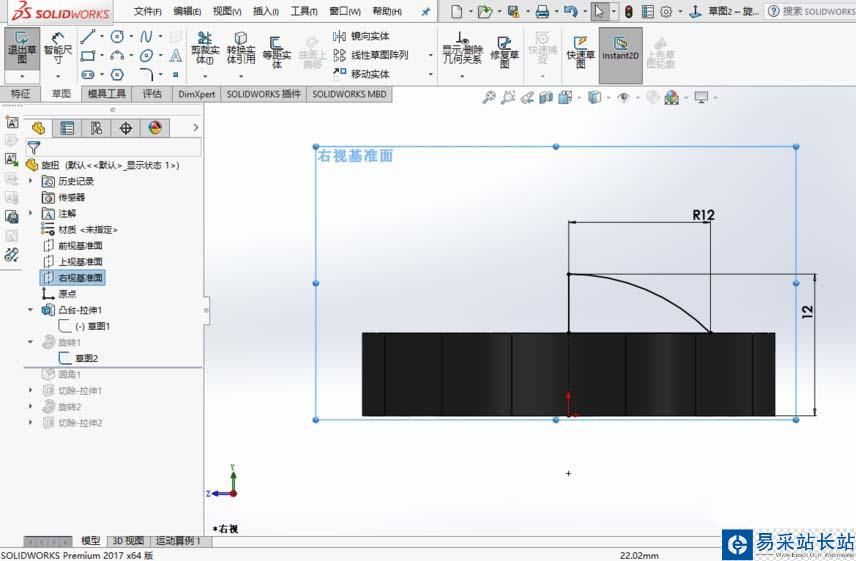

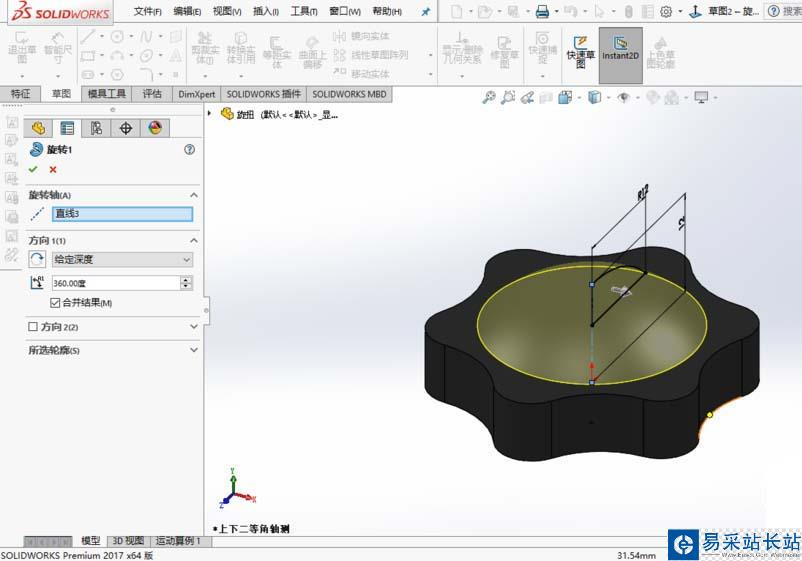

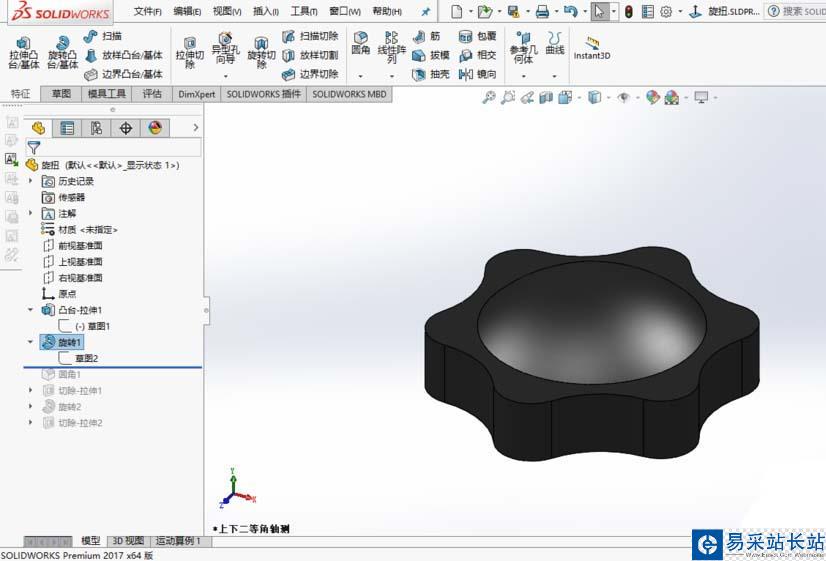

3、選定右視基準面,正視所選基準面,利用直線命令、圓弧命令進行繪草圖,并設定相關尺寸。采用旋轉(zhuǎn)凸臺特征命令,點擊確定。

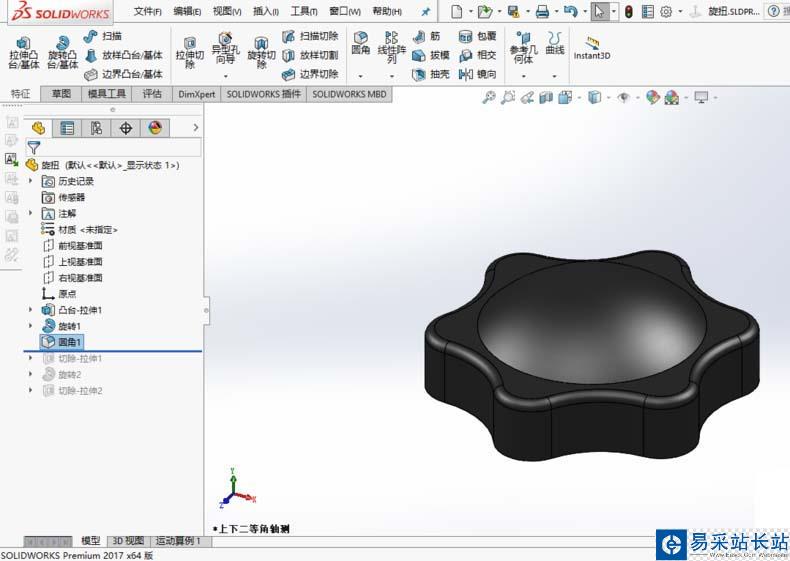

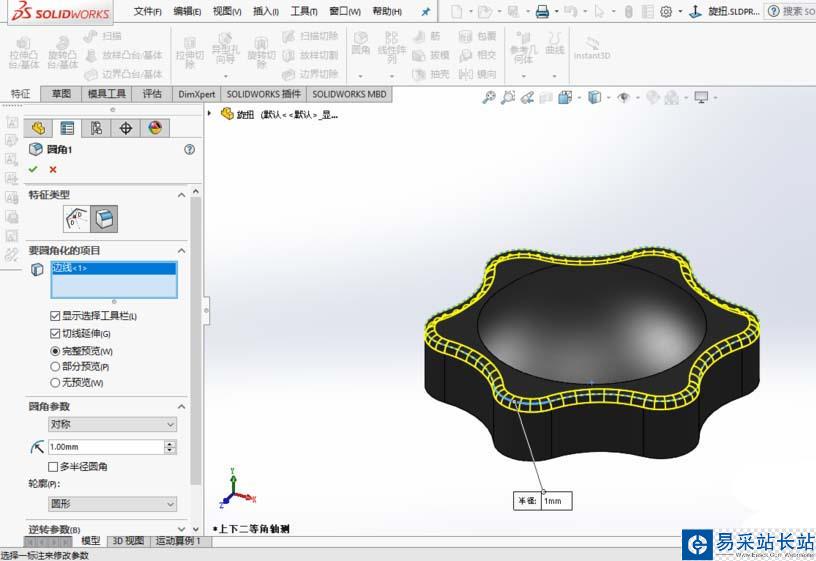

4、采用圓角特征命令,點擊確定。

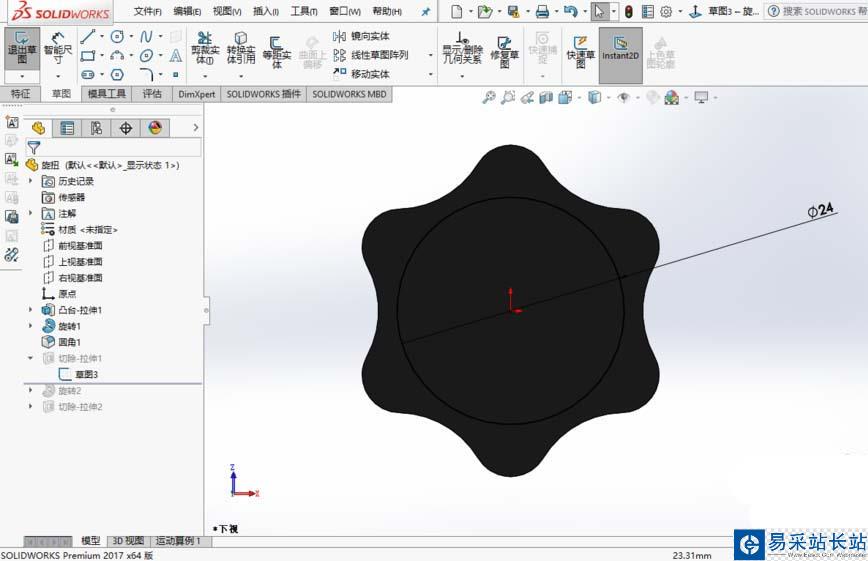

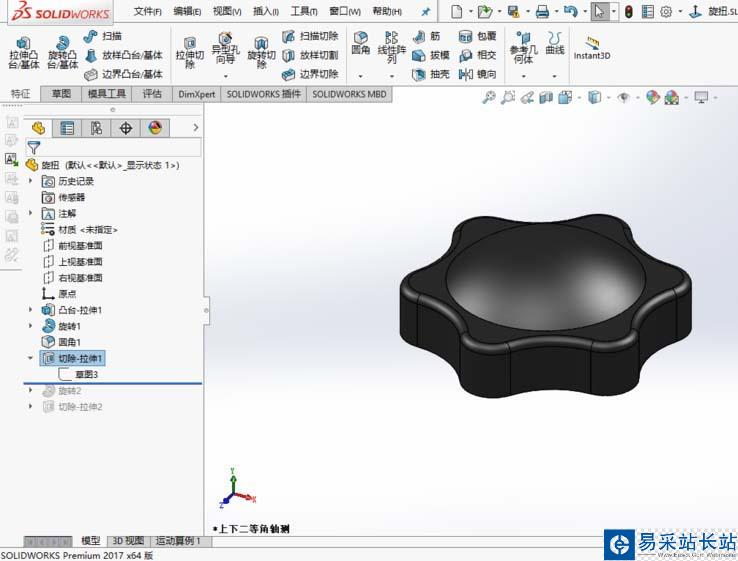

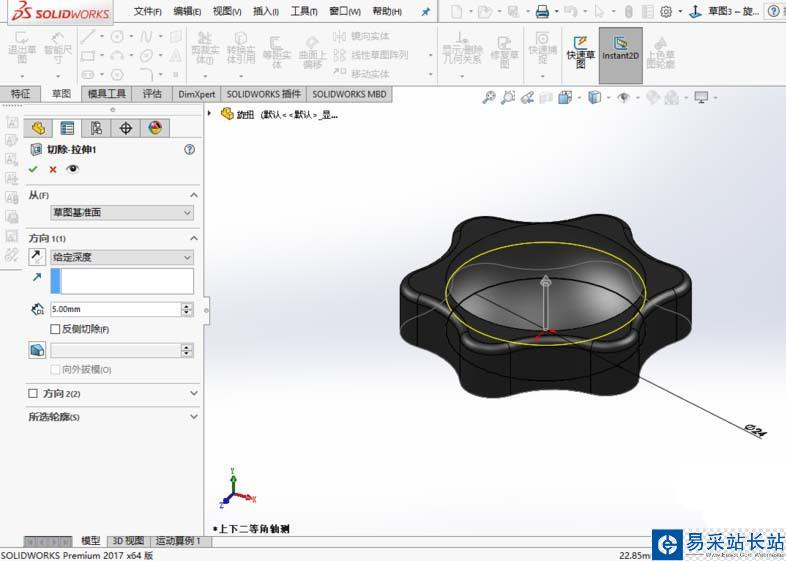

5、選定模型下底面,正視所選基準面,利用圓命令進行繪草圖,并設定相關尺寸。采用拉伸切除特征命令,點擊確定。

上一頁12 下一頁 閱讀全文
