solidworks中想要復制并定位草圖，該怎么復制草圖呢？請看下文詳細介紹。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小：12.7GB更新時間：2017-02-27

1、首先打開solidworks模型，我這里模型已經建好了，如圖所示

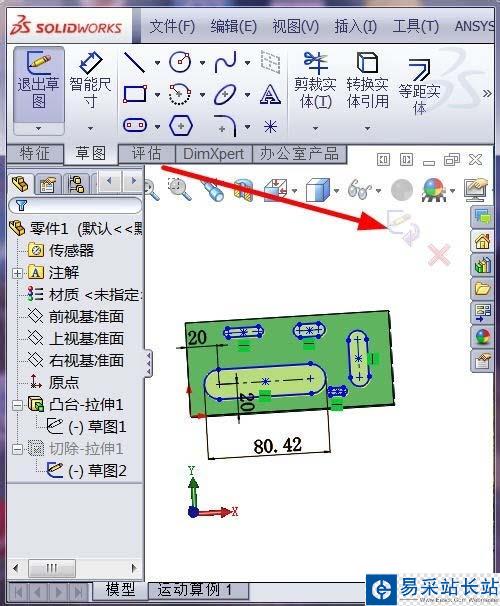

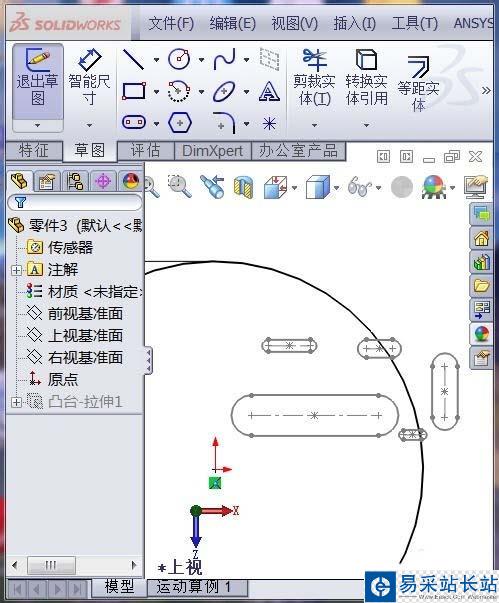

2、我這里要將全部腰形槽的草圖，復制到另外一個零件中，重新建立模型，首先，在編輯草圖模式下，如圖所示

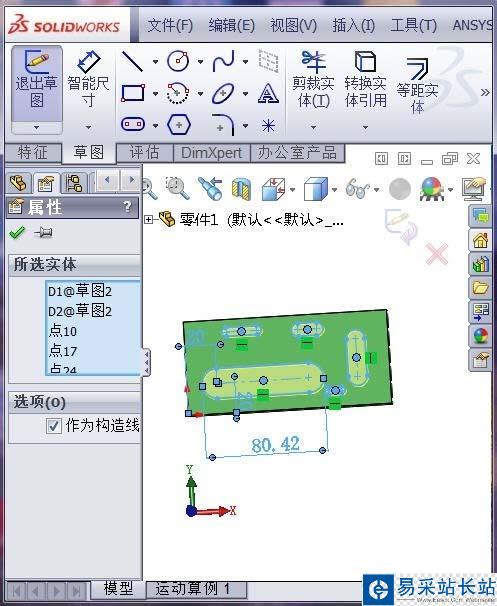

3、用鼠標框選草圖中的所有線條，如圖所示

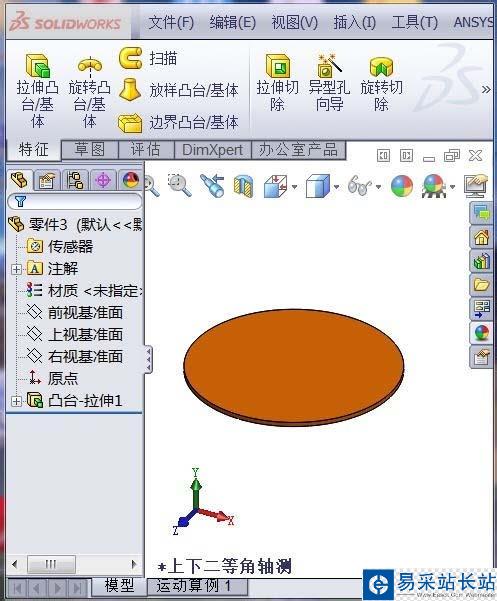

4、選擇好所有線條后，在鍵盤上按Ctrl +C。再打開你要繪制的另外一個模型，如圖所示

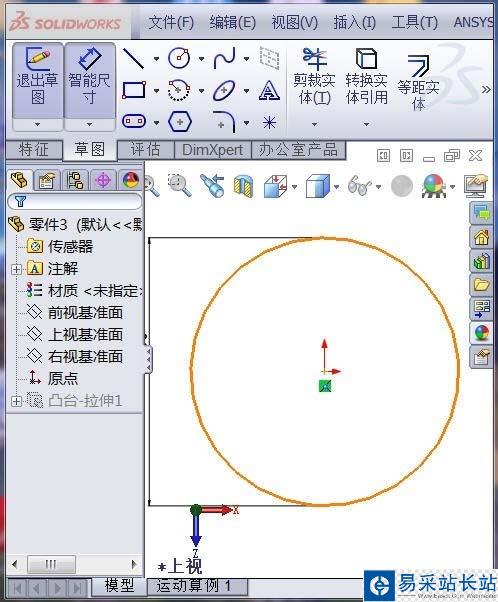

5、選擇繪制的面，進入草圖模式，如圖所示

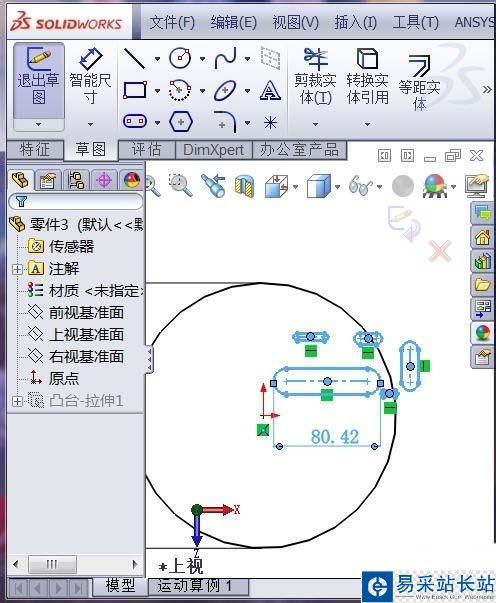

6、在此草圖模式下按Ctrl+V粘貼，復制的草圖就過來了，如圖所示

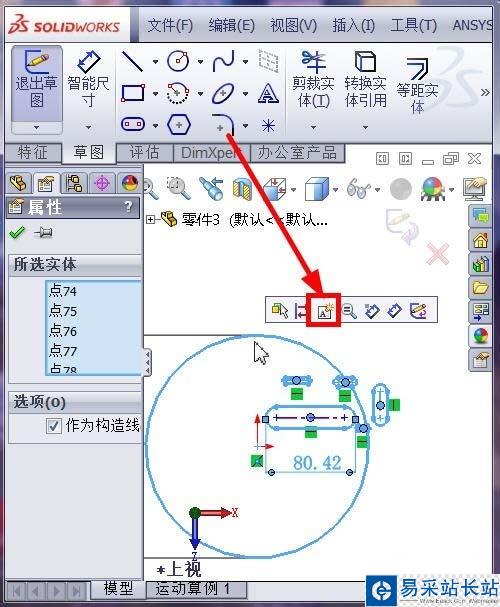

7、怎么定位呢？現在需要制作塊，選擇剛復制草圖，點擊制作塊命令，如圖所示

8、顏色便會，表示制作塊成功，如圖所示

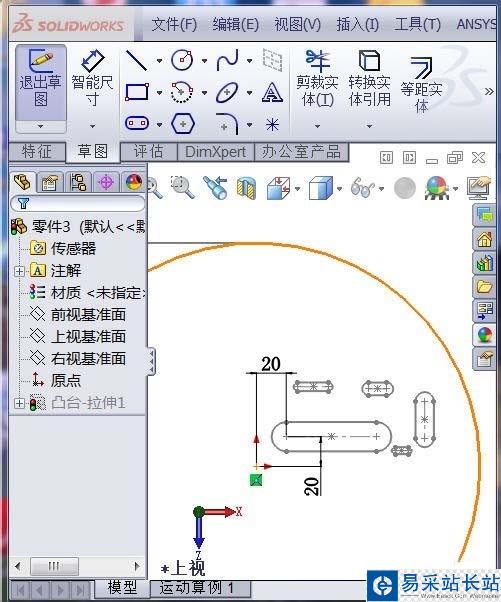

9、標注定位尺寸，如圖所示

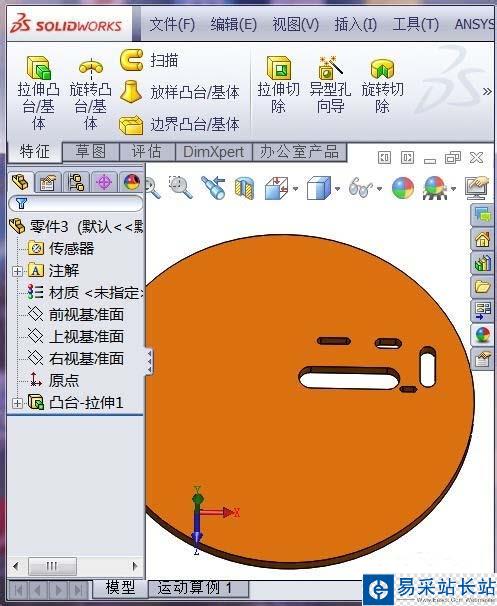

10、模型就建立出來了，如圖所示

以上就是solidworks復制草圖的技巧，希望大家喜歡，請繼續關注錯新站長站。
