solidworks中想要使用剖面命令，該怎么使用呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小：12.7GB更新時間：2017-02-27

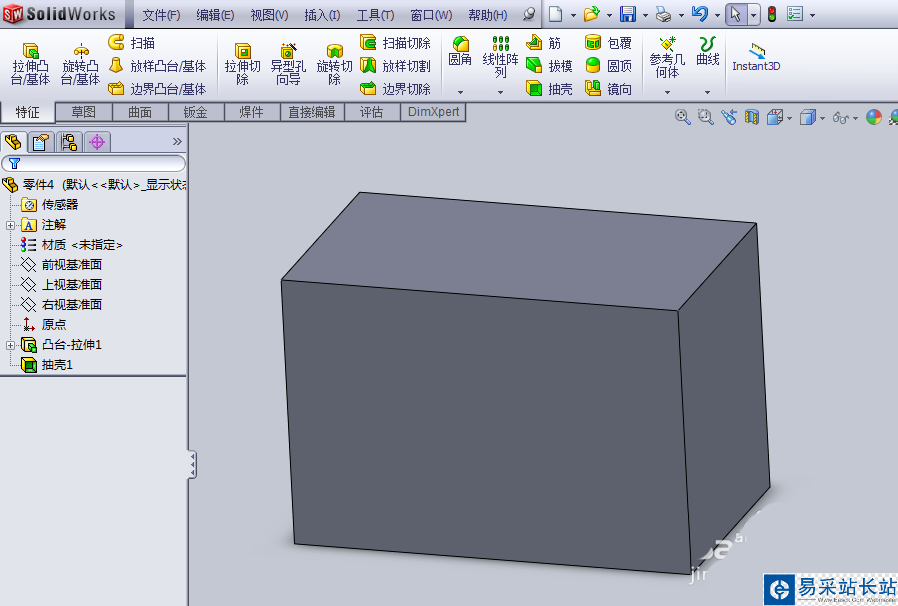

1、這里以簡易矩形零件為例。首先，新建一個矩形拉伸體。

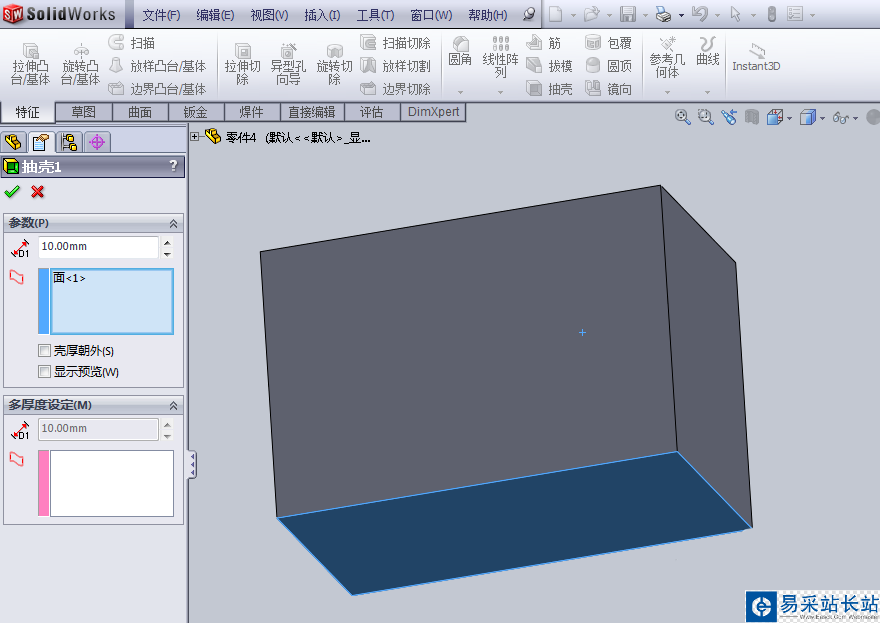

2、在特征工具欄中選擇抽殼命令，選擇矩形體的一個面抽殼。

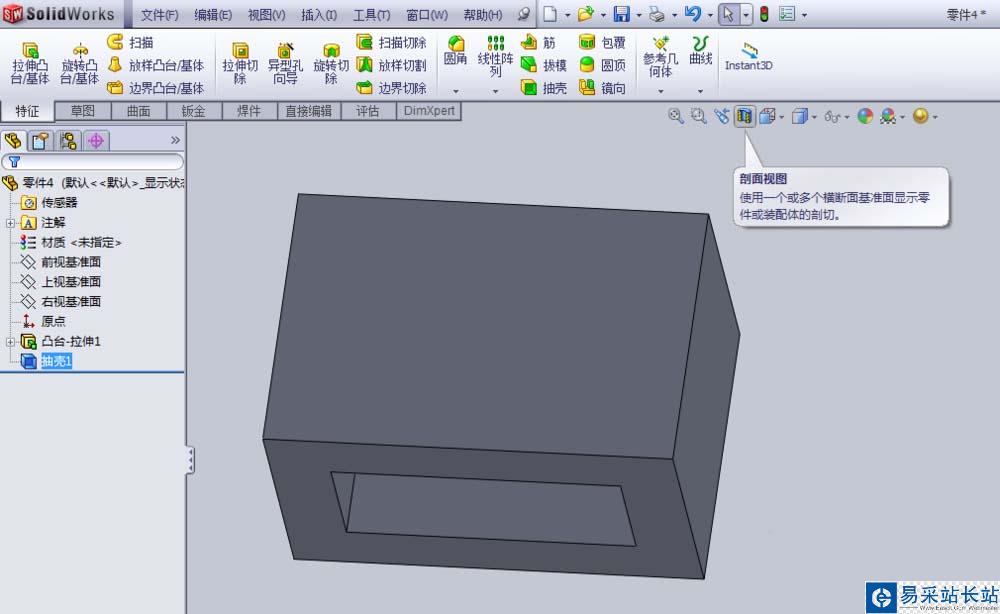

3、接著就來使用剖面視圖對零件進行檢查。

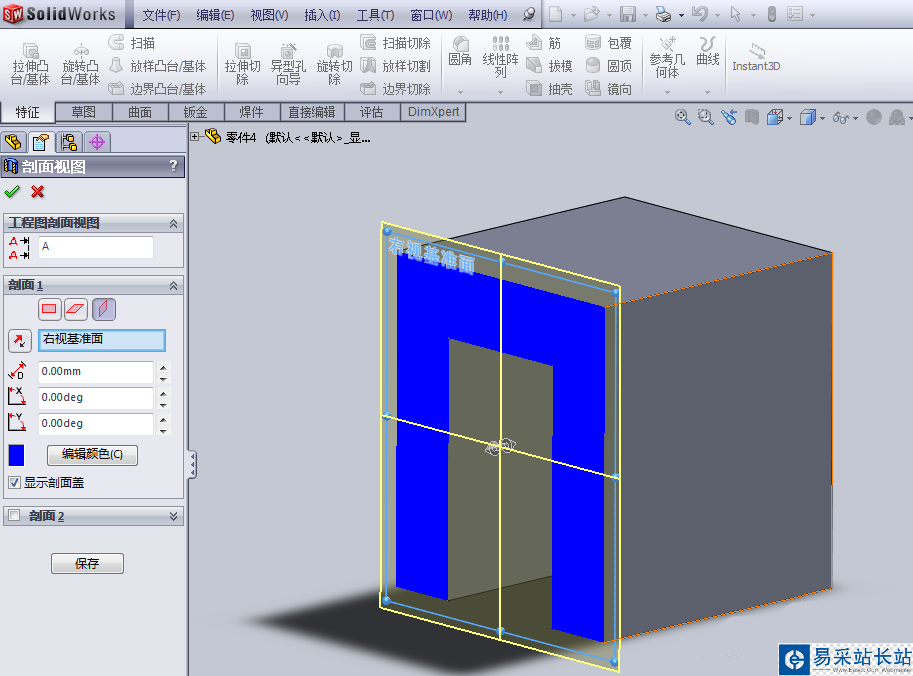

4、選擇右視基準面，點擊剖面視圖，這時就可以看到剖開后的視圖，圖中藍色部分就是剖面陰影面，在CAD中剖開處需繪制剖面線。

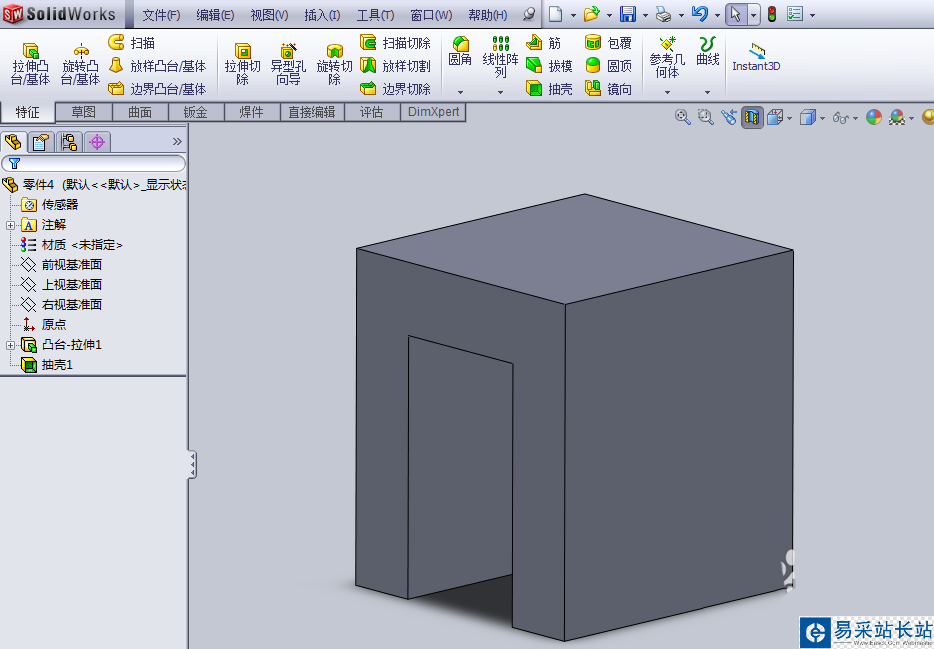

5、點擊確定就可以生成剖除后的零件，需要注意的是，在生成CAD文件時，剖開的部分依然會顯示。

以上就是solidworks中剖面命令的使用方法，希望大家喜歡，請繼續關注錯新站長站。
