Solidworks物體怎么制作制圓角? sw圓角的設計方法

2024-07-16 17:33:11
字體:
來源:轉載
供稿:網友

Solidworks中的物體想要添加圓角,該怎么添加呢?下面我們就來看看詳細的教程。

軟件名稱:SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間:2017-02-27

1、打開Solidworks軟件,選擇文件選項,選擇新建。

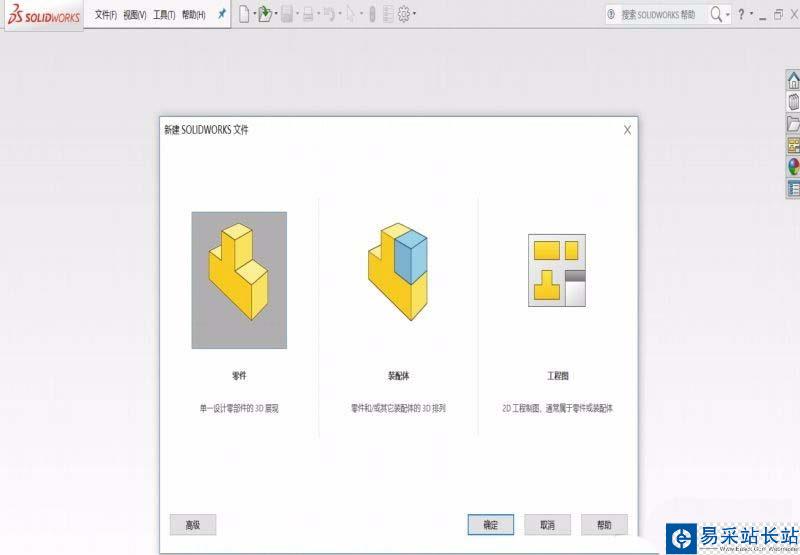

2、選擇零件選型,選擇確定。

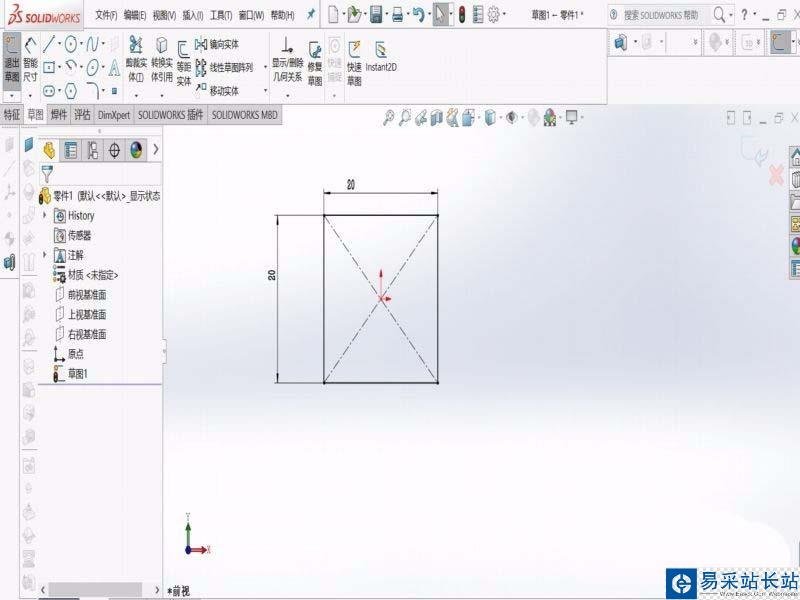

3、新建草圖,繪制一個長寬為20mm的正方形。

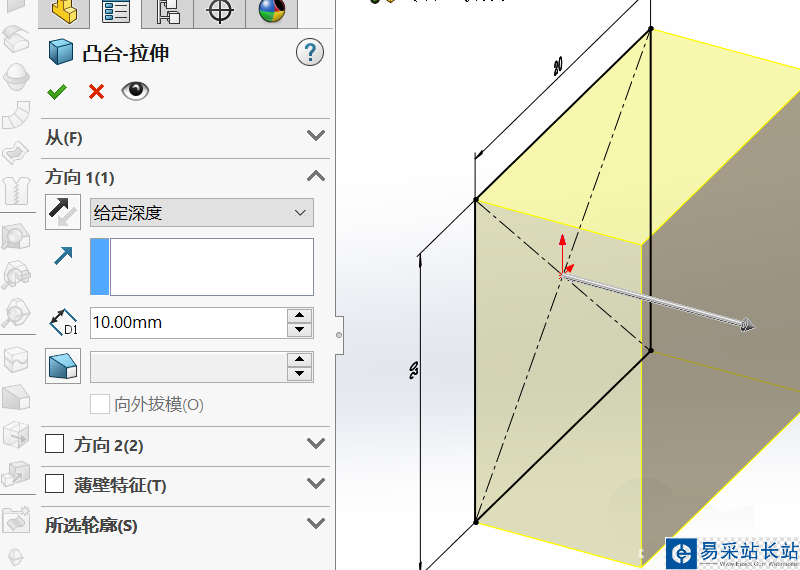

4、選擇插入選項中的凸臺拉伸命令,設定給定深度為10mm,選擇綠色的對號符號。

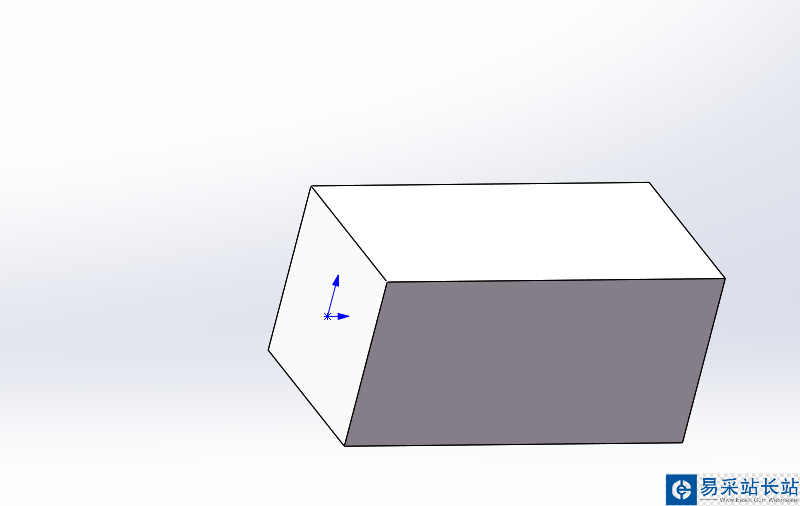

5、經過凸臺拉伸命令后得到一個長方體,如圖所示。

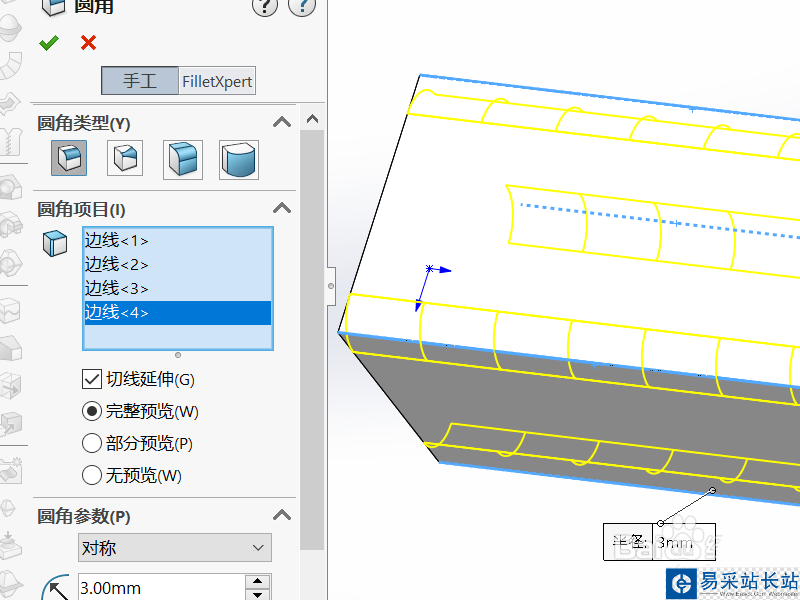

6、選擇插入-特征-圓角命令,一般選擇手工,圓角類型有四個選項,分為恒定大小圓角,變量大小圓角、面圓角、完全圓角,下面我們以恒定大小圓角為例向大家介紹,圓角項目選擇需要變成圓角的邊線,調整好圓角參數,最后點擊綠色的小對號,最終完成對長方體的進行圓角操作。

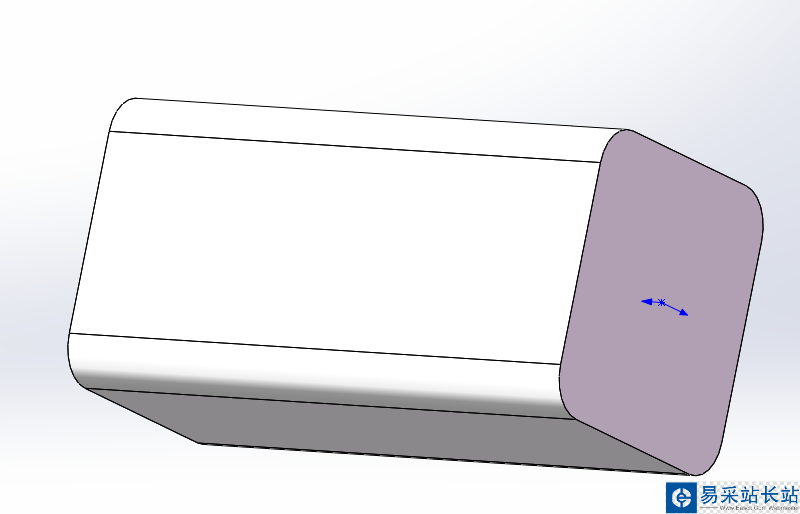

7、最終得到進行圓角操作的長方體,如圖所示。

以上就是sw圓角的設計方法,希望大家喜歡,請繼續關注錯新站長站。
