SolidWorks圖紙中的粗糙度的大小一般是默認的，在一些位置上標注往往會不合適，想要調整大小，該怎么調整呢？？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小：12.7GB更新時間：2017-02-27

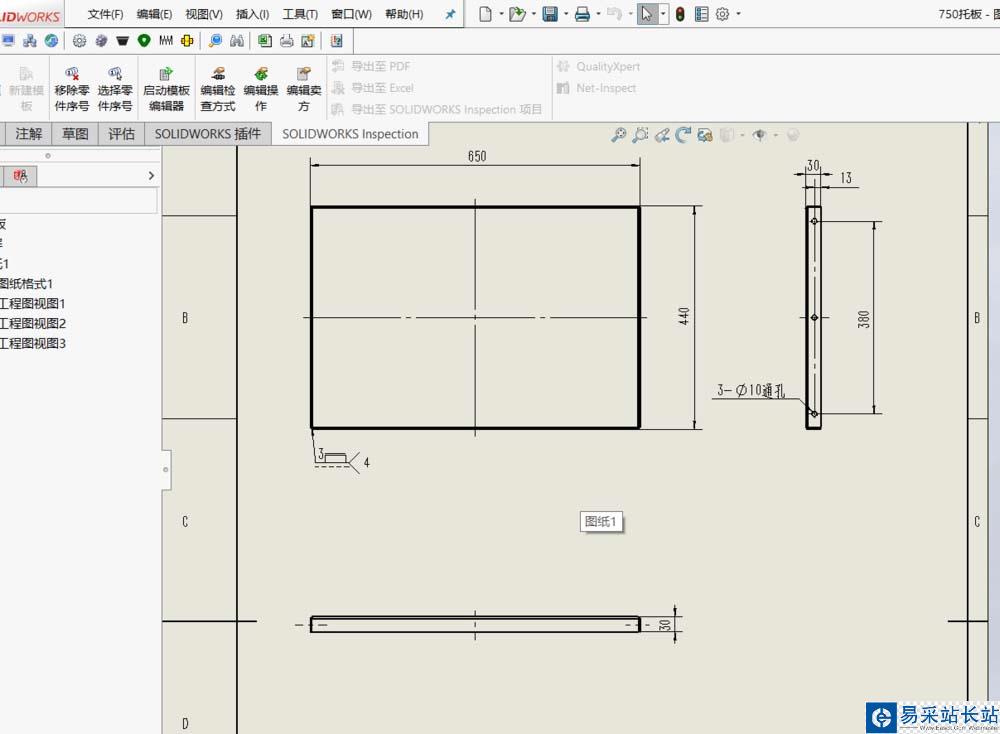

1、先打開要標注粗糙度的工程圖。

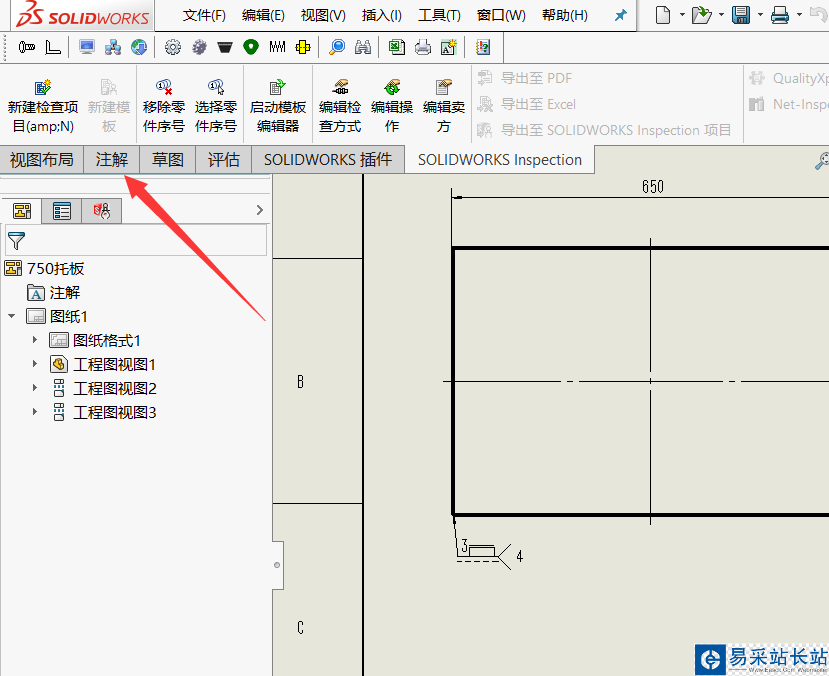

2、然后選擇上面的注釋。

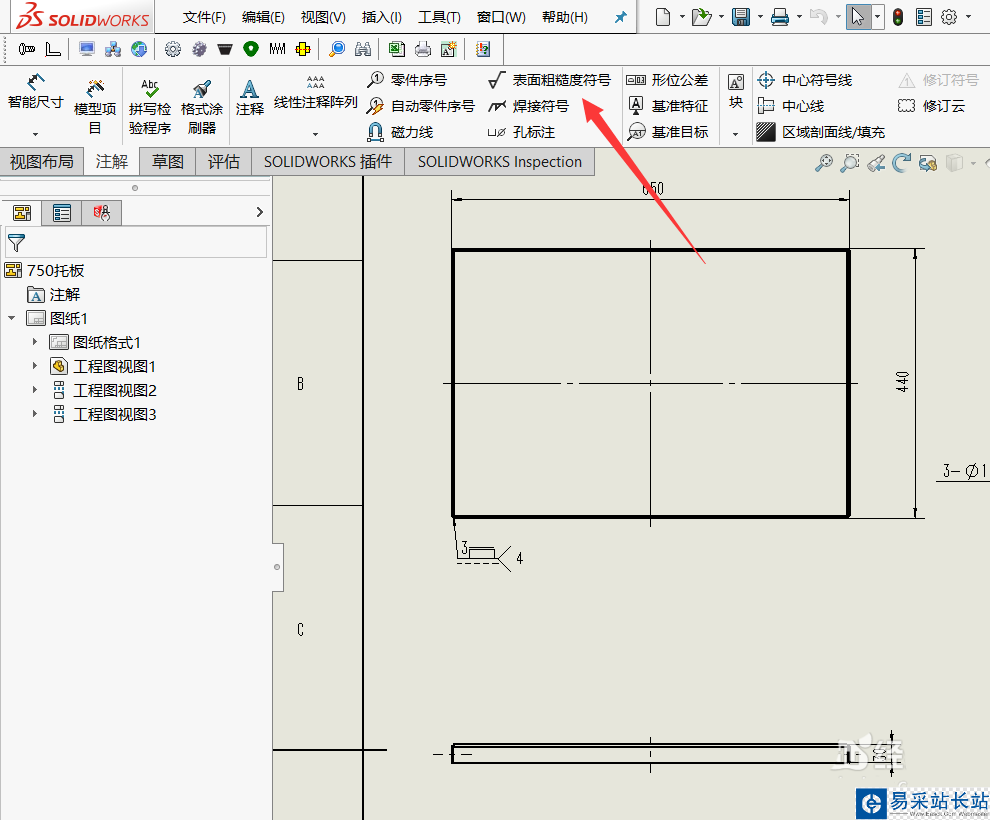

3、再來找到表面粗糙度的標注。

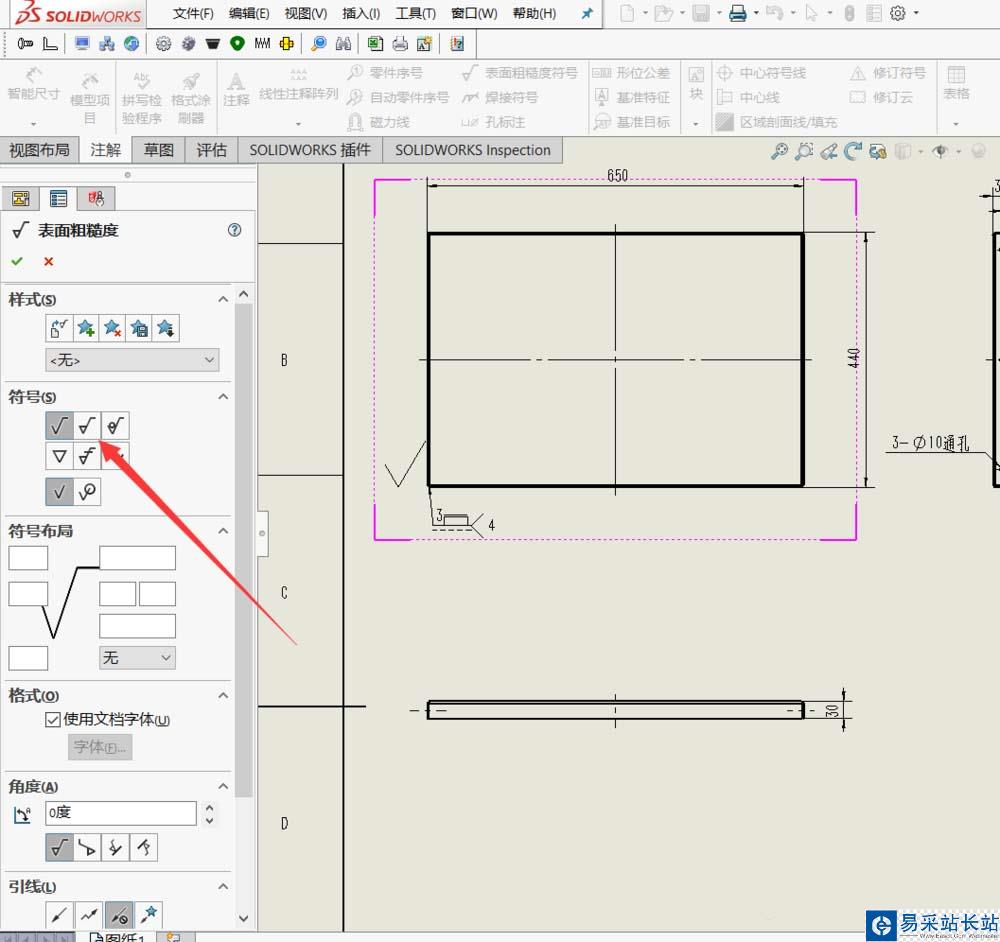

4、這個時候可以選擇一種粗糙度進行標注，一般我們用第二個，要求切削加工這個。粗糙度有1.6,3.2,6.3,12.5這幾個等級。

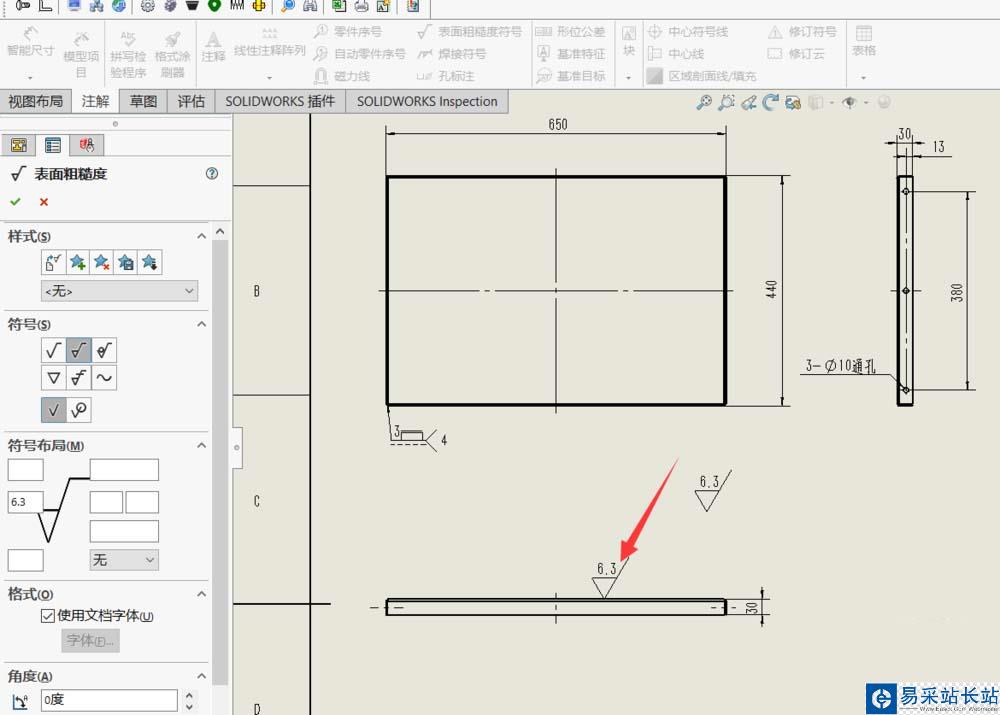

5、寫上你要標注的粗糙度等級，然后在工程圖里就可以看到粗糙度符號了，將它放在合適的位置上。

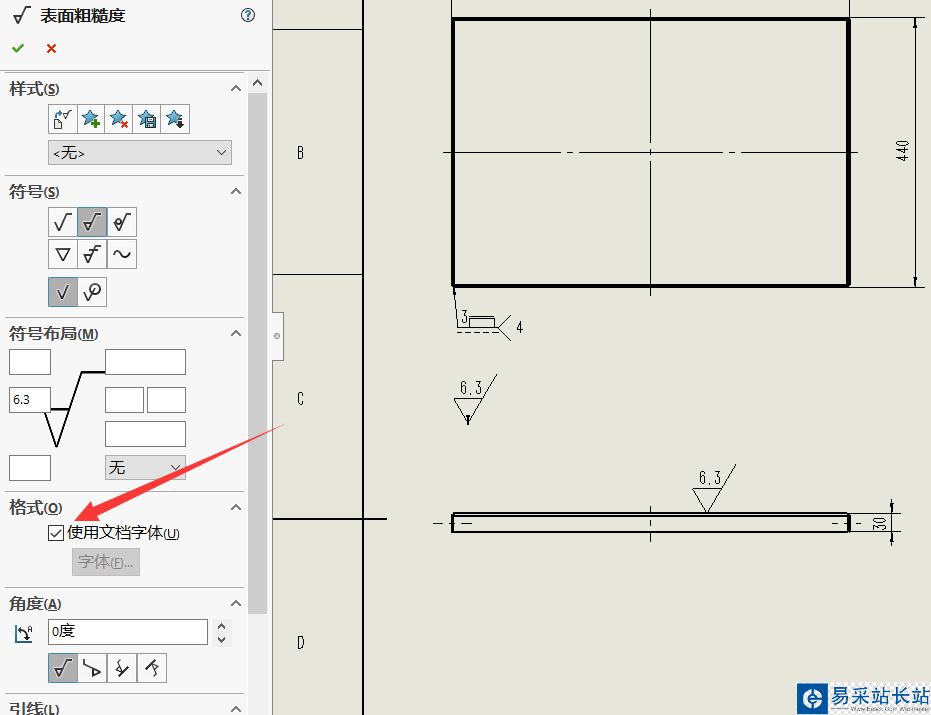

6、如果要改變大小，就選中粗糙度，在左側粗糙度符號下面，將字體前面勾掉。

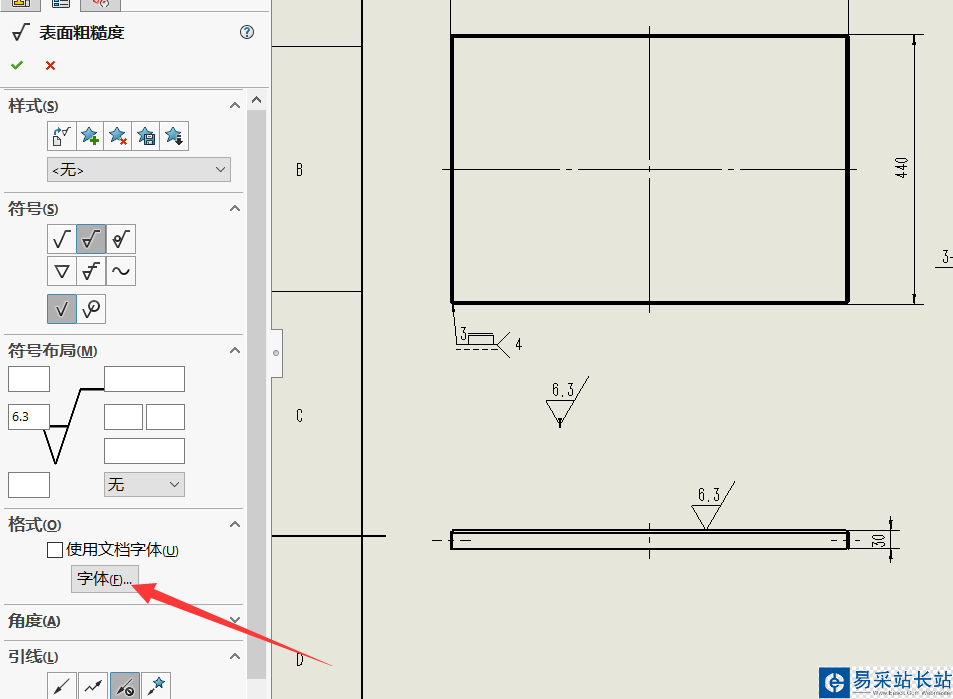

7、然后選擇字體。

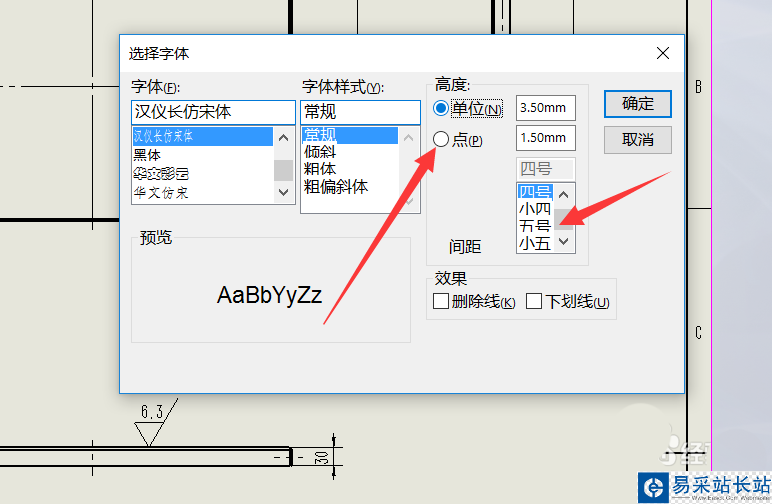

8、之后在彈出來的對話框里就可以改變粗糙度符號的大小了。

以上就是Solidworks調整粗糙度標注大小的教程，希望大家喜歡，請繼續(xù)關注錯新站長站。
