solidworks是一款功能強大的三維cad設計軟件，該軟件非常的好學簡單，一直以來非常受機械設計人員的青睞，最近，很多網友向小編反應solidworks焊接中 里面”結構構件“尺寸如何修改？因為類別太少了，只有三種，下面小編就給大家說說添加結構焊件的尺寸類型的三種方法。

軟件名稱：solidworks2016中文版(附序列號) 64位 軟件大小：3.5GB更新時間：2016-03-01

軟件名稱：solidworks2016中文版(附序列號) 32位軟件大小：3.5GB更新時間：2017-06-01

方法一：

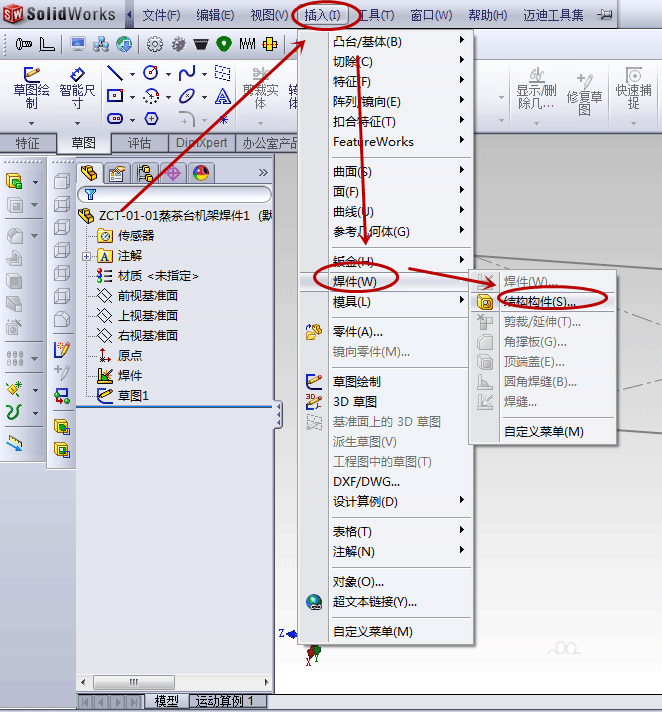

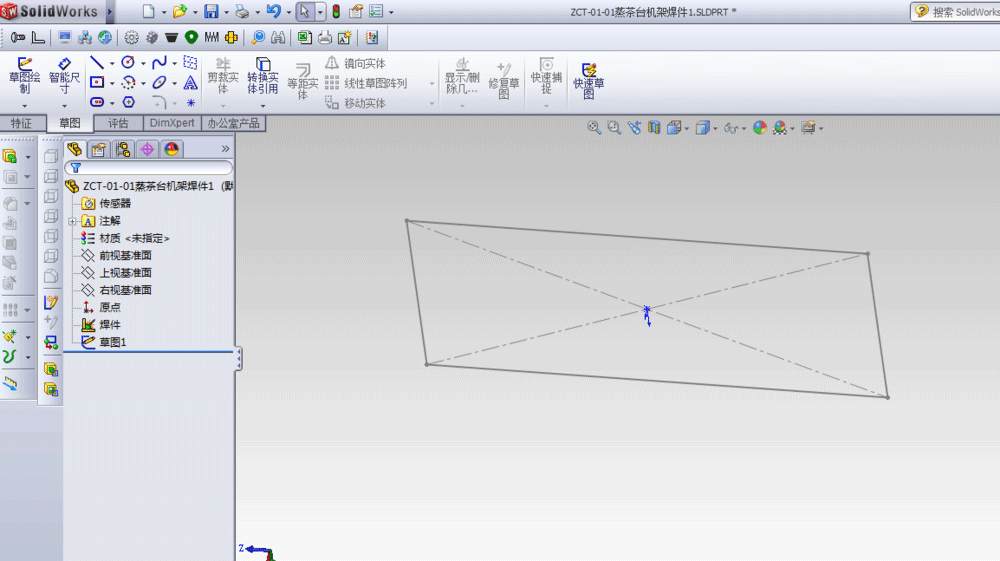

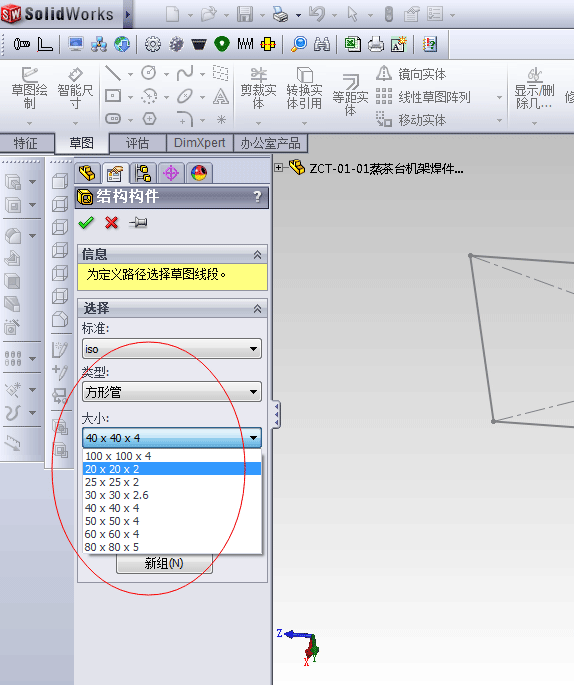

1、打開solidworks軟件，并編輯一草圖，準備用于結構焊件。圖中的尺寸為800*400.（我們以結構焊件為方形管70*70*4.5為例來說明）草圖編輯完后，點擊【插入】---【焊件】---【結構構件】這時候出來如下所示的界面，而在方形管大小的下拉菜單中我們找不到70*70*4.5的方形管，怎么辦？

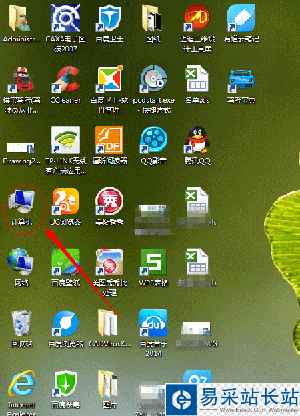

2、這時候就需要自己去添加啦！打開【計算機】。

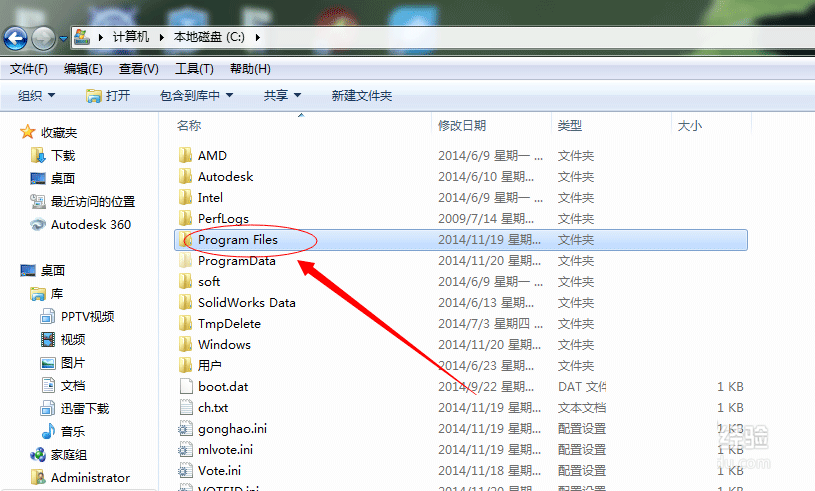

3、打開你的軟件安裝所在的目錄（我的是在C盤上的）雙擊文件夾program files

4、雙擊文件夾solidworks corp

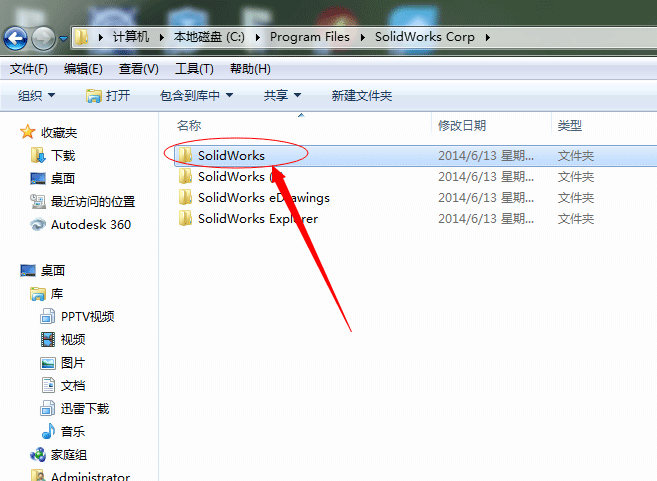

5、雙擊文件夾solidworks

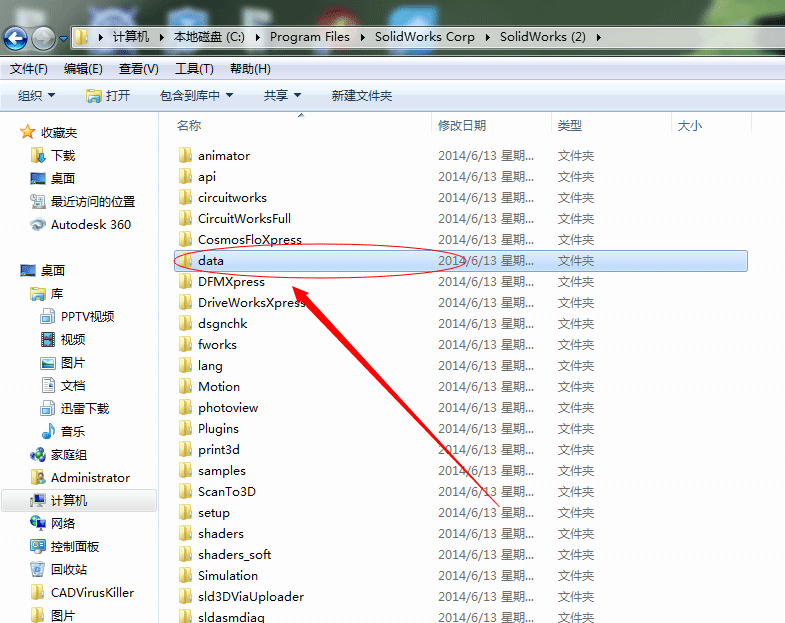

6、雙擊文件夾data

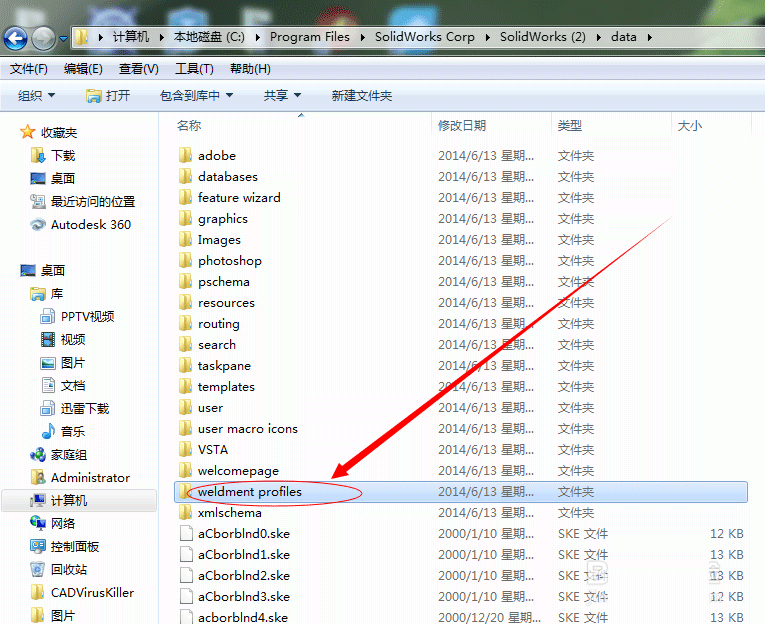

7、雙擊文件夾weldment profiles

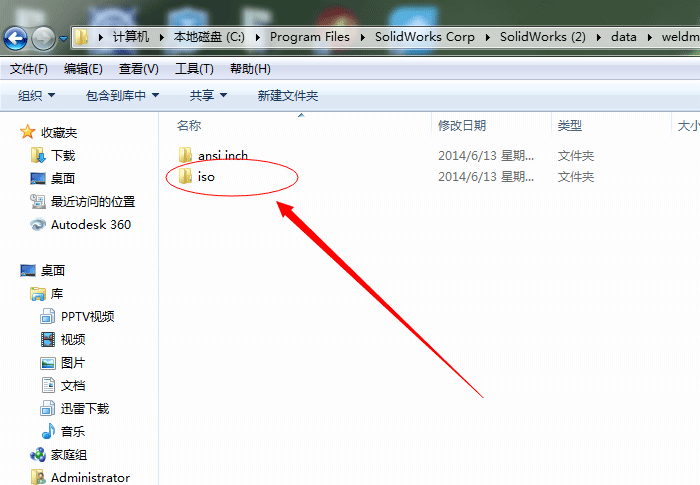

8、雙擊文件夾iso（我們一般使用的是國際標準，如果你使用的是英制的，那就選擇第一個）

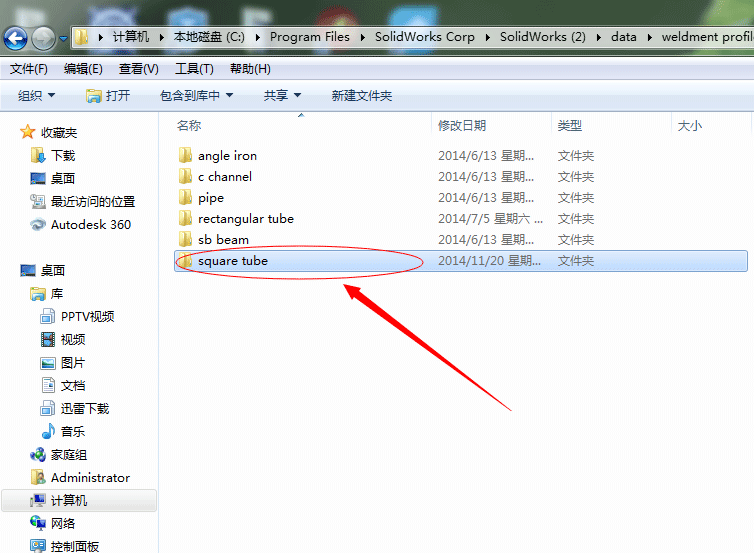

9、雙擊文件夾square tube（這里你如果需要是圓管，矩形管，或者其他類型就可以選擇其他選項中的一種。）

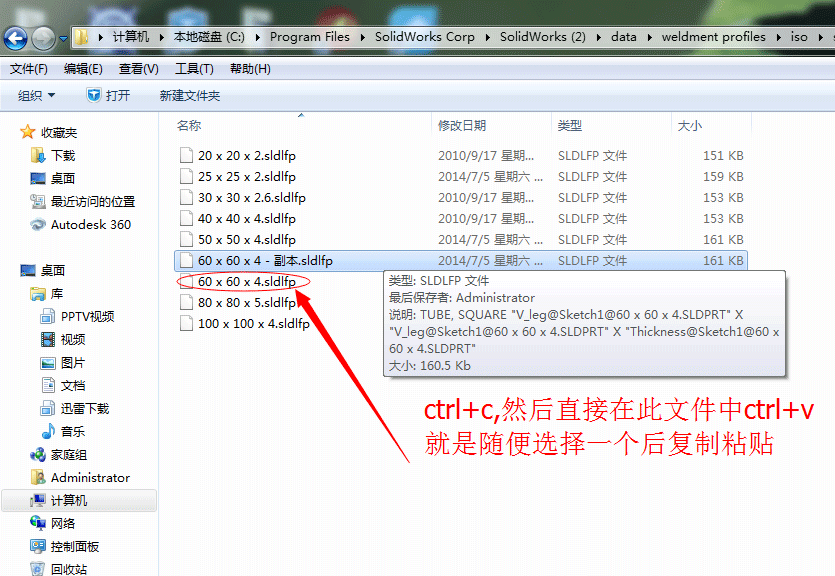

10、這時候你會發現文件夾中有一些系統已經設置好的矩形管的尺寸，也就是我們之前在步驟1所看到那些。隨便選擇一個文件復制，然后粘貼。

11、用solidworks打開你剛才粘貼出來的副本。并右擊左側豎框中sketch1，編輯草圖
