SW的附帶軟件 SolidWorks Explorer 可以實現修改零件名稱并保持鏈接關系,但是在對一個裝配體進行操作過程中使用的話還是不夠方便,需要單獨打開軟件,本文介紹通過裝配體特征樹上的右鍵菜單來實現修改零件名稱并保持鏈接關系
1、安裝SolidWorks,然后安裝一款國內的插件:KYTool,安裝完成后打開SolidWorks,如下圖所示:

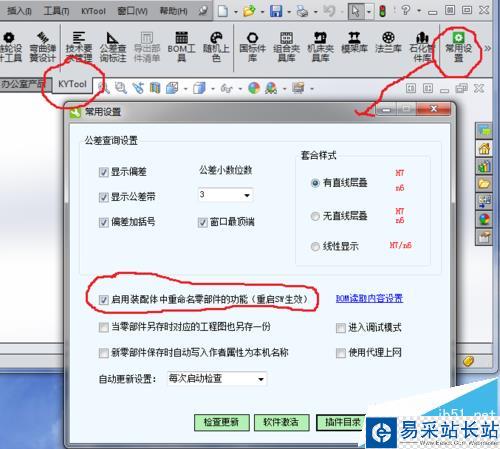

2、打開插件KYTool的設置窗口,選中選項:“啟用裝配體中重命名零部件的功能(重啟SW生效),然后保存,關閉SolidWorks并重新打開。

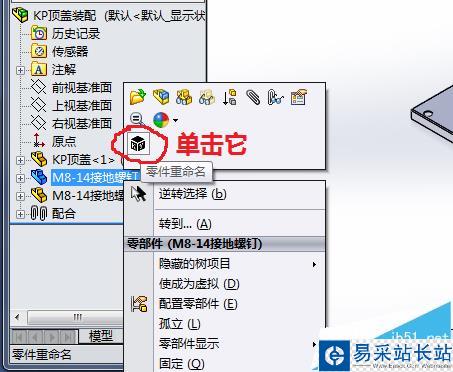

3、在SolidWorks中打開一個裝配體,然后在裝配體的特征樹上需要改名的某個零件上右擊,然后在彈出的右鍵菜單中選擇KYTool圖標,并單擊,如下圖所示:

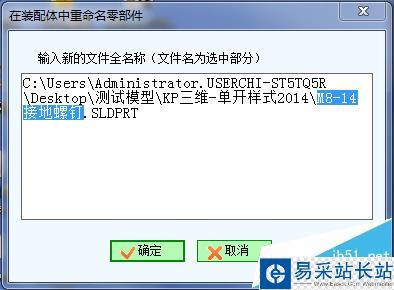

4、在彈出的輸入文件名稱窗口中輸入新的名稱,然后單擊【確定】開始修改。注意文件名稱部分默認是選中的(藍色),如果想同時修改前面的目錄名稱也是可以的。
5、下面是提示是否修改成功,如果這個零件在裝配體中同時多處引用,會提示一共修改了多少處引用關系,一般會把能找到的所有引用都修改為新的名稱。

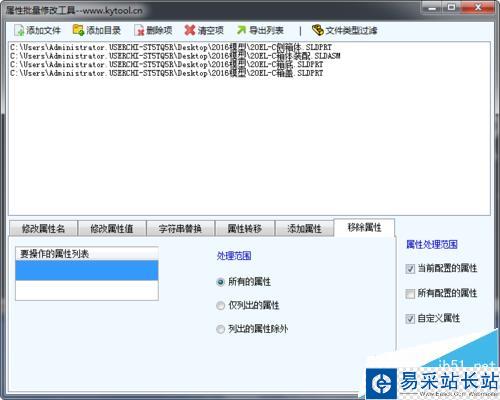

6、如果還需要批量修改零部件的屬性可以通過KYTool的屬性批量修改工具來完成,包括批量修改屬性名,批量修改屬性值,批量屬性值字符串替換,屬性由配置特定轉移到自定義,批量添加刪除屬性等等,包括焊件輪廓的屬性,如下圖所示。
注意事項:
1、設置完成后需要重啟一下SolidWorks才能找到KYTool的右鍵菜單
2、KYTool這個功能是不需要激活的,都可以用。
