solidworks簡單易學，適合畫各種零件圖和裝配體，下面介紹利用該軟件畫平面圖。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

1、打開軟件，并新建零件圖。

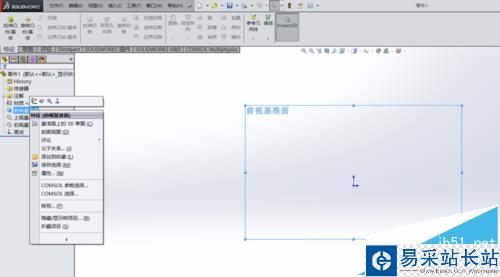

2、選擇前視圖，右擊，點擊“正視于”

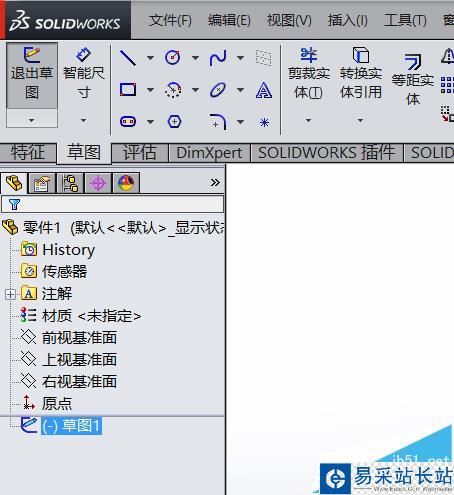

3、點擊選擇“草圖繪制”，點擊草圖1，進入前視圖的草圖編輯模式

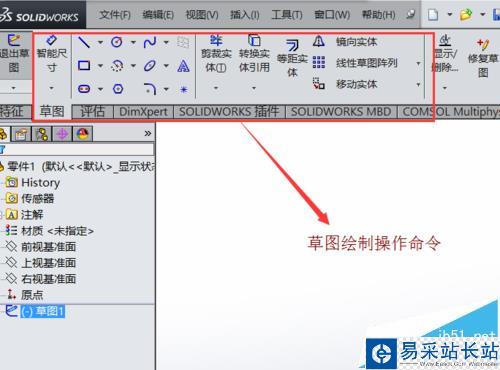

4、可以看到草圖繪制的操作命令，選擇某種圖形繪制命令可以在草圖繪制相應圖形。

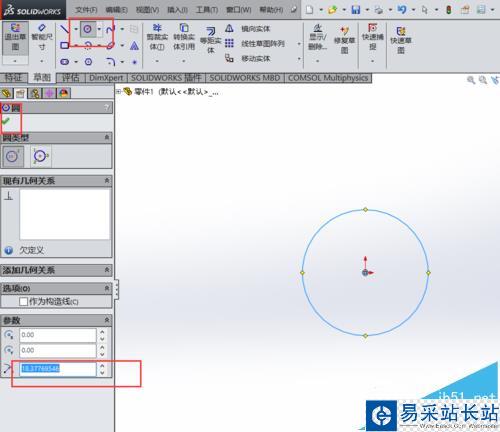

5、比如選擇“圓”，點擊坐標原點，畫一個圓，之后可以在左邊框圖中設置原點的坐標和半徑，設置好之后將打左邊框圖的綠色鉤鉤。

6、之后要畫什么圖形可以選擇相應繪制命令進行繪制。
