將AutoCAD/天正繪制好的圖形導入SketchUp時，常常發現SketchUp有破面，或者一個面被分成了好幾個面，但是還沒有邊線存在，這是怎么回事呢？請看下文詳細介紹

軟件名稱：草圖大師中文版 V14.1.1282 (SketchUp Pro) 漢化特別版軟件大小：77.6MB更新時間：2014-10-15

1、首先打開要導入SketchUp的cad圖紙，以某酒店的標準層為例。cad版本為2014版的天正，其他版本均可適用。

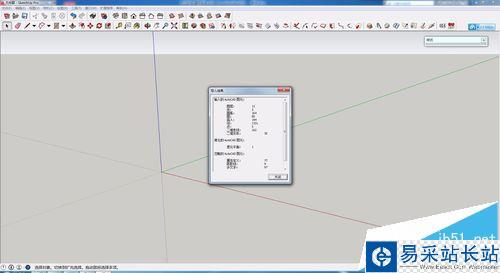

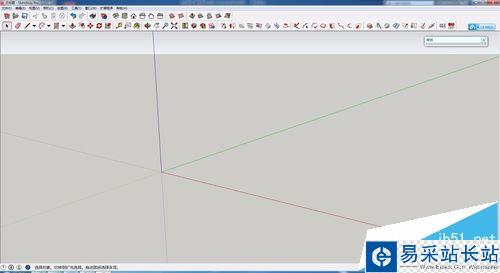

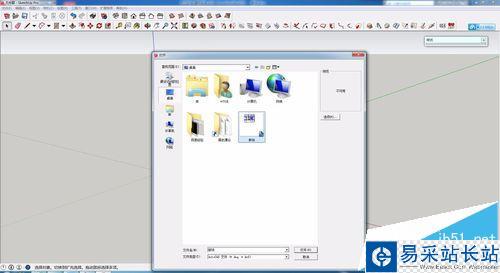

2、打開SketchUp，以2015為例，其他版本均可適用。并選擇“文件-導入”，然后選擇需要導入的cad圖紙的位置及文件。

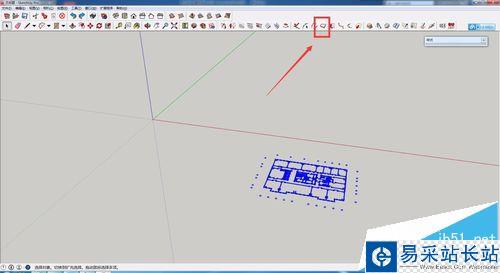

3、文件成功導入之后，適用SketchUp的插件“SUAPP”，選擇生成面的工具。

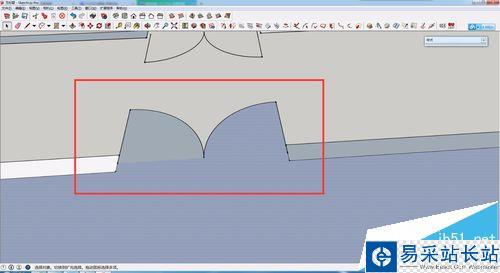

4、將面生成之后，會發現，同一個平面被分成了兩個面，但是兩個面相交處卻沒有任何線段。

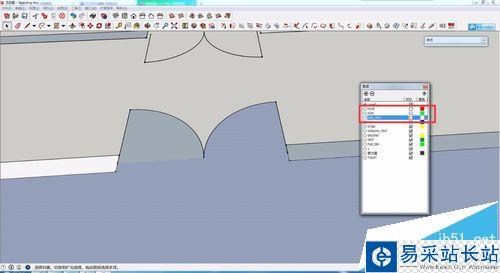

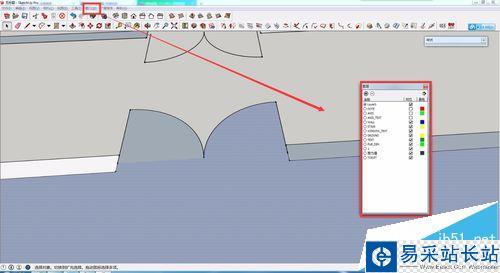

5、此時，我們在SketchUp工具欄中依次選擇“窗口-圖層”，將SketchUp模型中的圖層打開。可以發現，圖層中有三個圖層現在是關閉狀態，這就是一個面破成兩個的原因了。我們將這三個圖層全部打開。

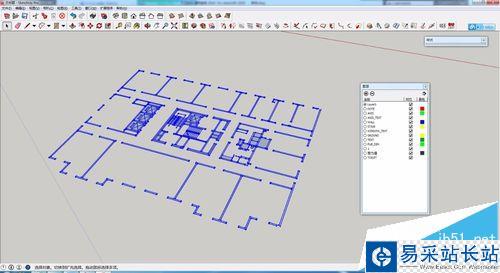

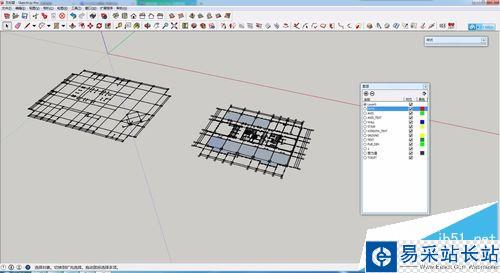

6、可以發現，不僅僅是存在破面的問題，在可見圖形的左側還有一個未被顯示的圖形。

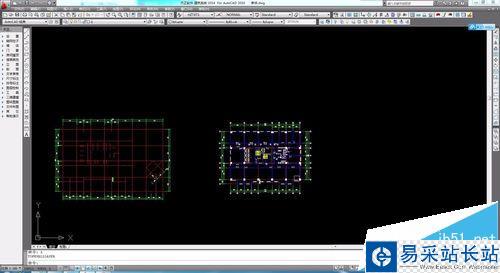

7、此時，我們回到天正中，將天正的圖層全部打開，可以發現，天正圖紙中確實存在被關閉的圖層。圖層全部打開之后顯示的內容和SketchUp圖層全部打開之后的內容是一致的。

8、將cad圖紙中不需要的圖層清理干凈，然后保存圖紙之后重新導入SketchUp中，就可以解決這個問題了。

注意事項：

導入SketchUp之前，cad圖紙一定要清理干凈。
