這么簡單的把solidworks三維圖形怎么轉成CAD二維圖形

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

1、打開需要轉換的SolidWorks三維圖形

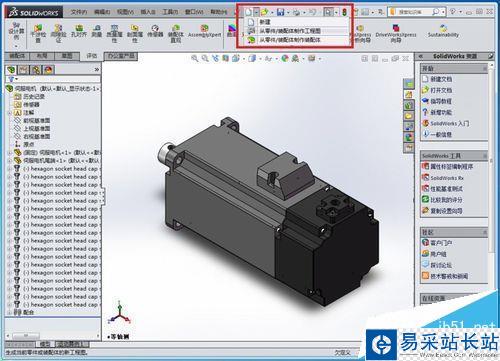

2、點擊標題欄“新建”圖標，選擇“從零件/裝配體制作工程圖”

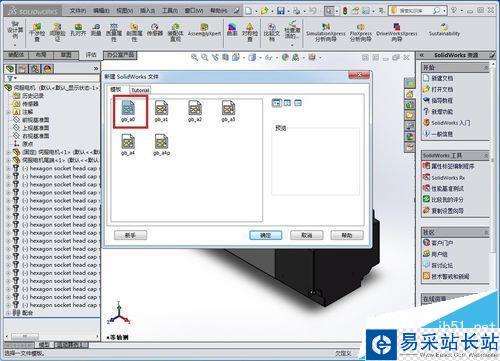

3、選擇模板點擊確認

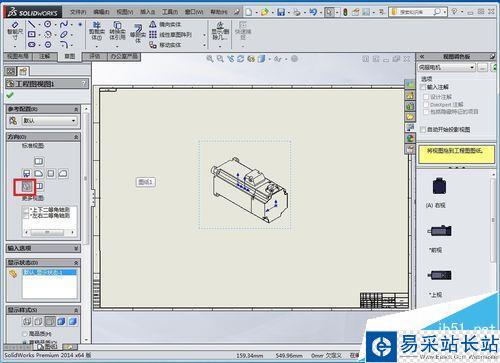

4、進入“工程圖”界面，選擇右側的“等軸測”，再選擇左側確認。

5、點擊標題欄“文件（F）”下拉菜單，選擇“另存為（A）”

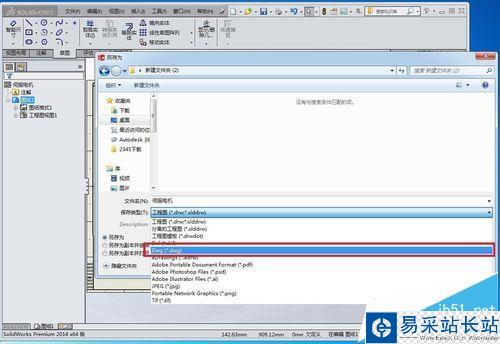

6、在“另存為”對話框的“保存類型（T）”中選擇“Dwg(*.dwg）”格式，點擊確認。

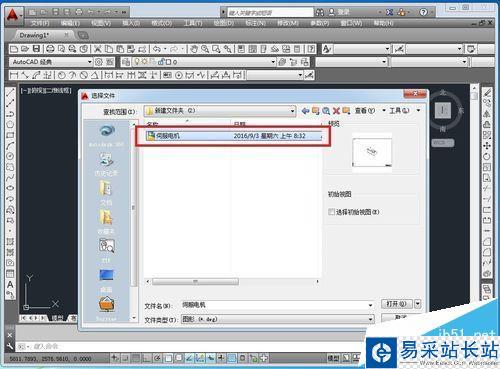

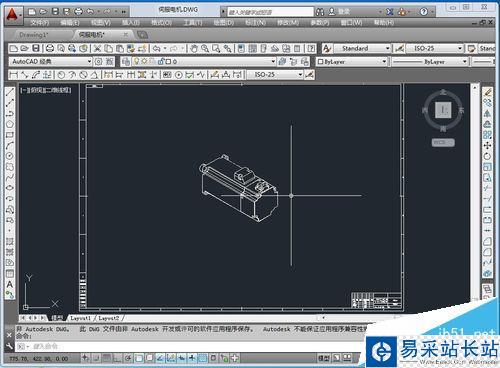

7、用CAD打開剛剛保存的文件。通過以上步驟即可完成轉換。

注意事項：

1、在solidworks工程圖里面可以選擇自己需要的三維模型

2、另存為的時候一定要選擇好所要保存的類型
