Solidworks軟件功能強大，組件繁多。 Solidworks有功能強大、易學易用和技術創新三大特點，這使得SolidWorks 成為領先的、主流的三維CAD解決方案。今天教大家用Solidworks繪制一個心的模型。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

1、打開solidworks軟件，點擊上方的新建按鈕。

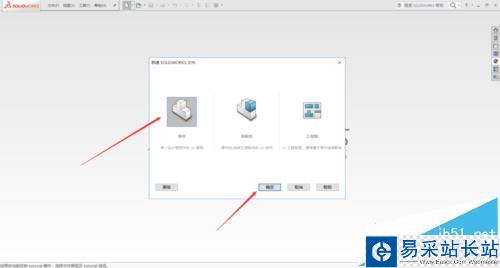

2、選擇“零件”選項，然后點擊窗口下方的”確定“按鈕新建零件。

3、進入前視基準面，繪制基本形體草圖（具體參數如下圖），繪制完成后退出草圖。

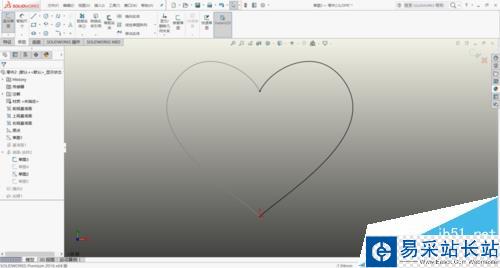

4、依次繪制兩個草圖，分別用最初的草圖左半部分和右半部分轉換實體引用即可。

5、進入右視基準面，繪制如下草圖（注意，最上邊的點要添加水平約束，最下邊的點要與原點重合），繪制完成后退出草圖。

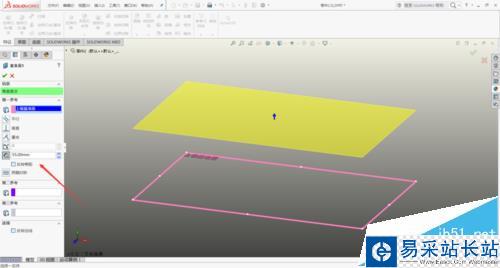

6、選擇“插入”，“參考幾何體”，“基準面”，以上視基準面為第一參考插入新基準面。

7、進入新建立的基準面，繪制草圖（具體尺寸如下）。

注意：兩邊的兩個點要與最初的草圖添加“穿透”約束，并且添加“垂直”約束，中間點要和右視基準面的草圖添加“穿透”約束。

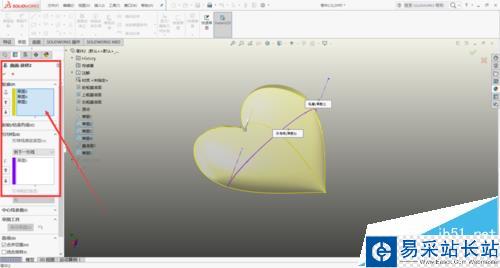

8、隱藏第一個草圖，之后進行“放樣曲面”操作。

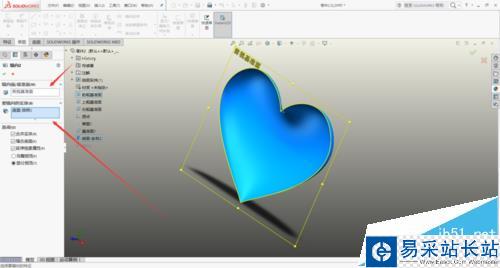

9、放樣曲面出來半個心形，然后通過“鏡像”操作，以前視基準面為鏡像面，復制出另外半個心形。

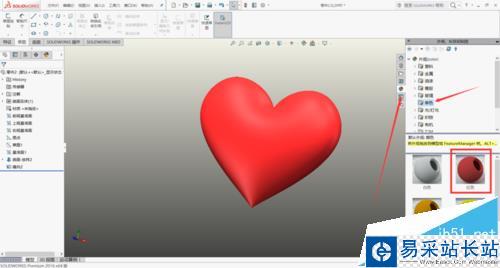

10、在外觀標簽里面選擇“單色”“紅色”，雙擊為曲面模型賦予外觀，一個心形模型就完成了。
