將教你在solidworks裝配體模式下，如何使第一個零件圖的原點與裝配體坐標原點重合。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

1、進入裝配體模式，準備插入第一個零件，如圖所示

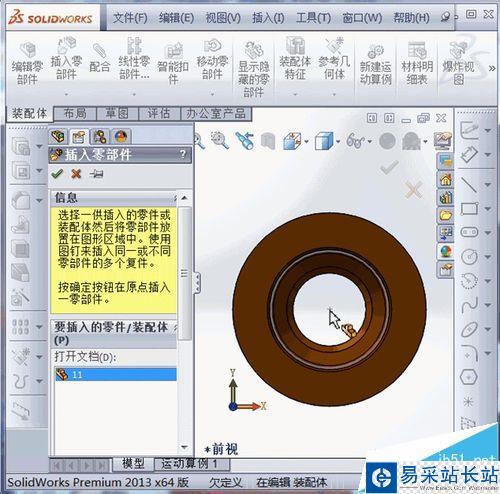

2、雙擊"零件11",將鼠標移動到視圖窗口內，但不要點擊,如圖所示

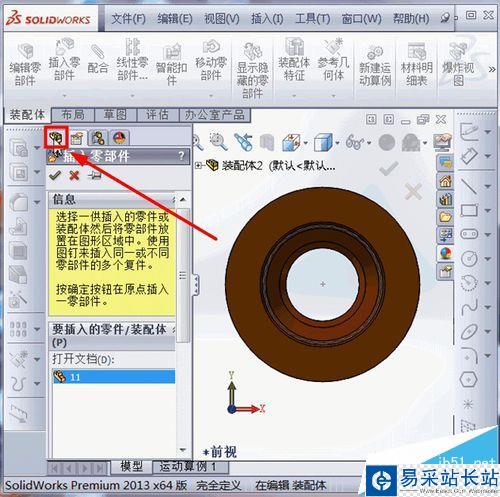

3、將鼠標移動到“Feature Manager”，點擊，如圖所示

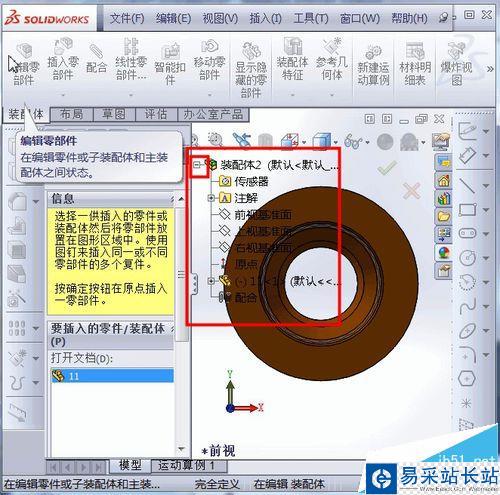

4、鼠標點擊設計書，展開特征，如圖所示

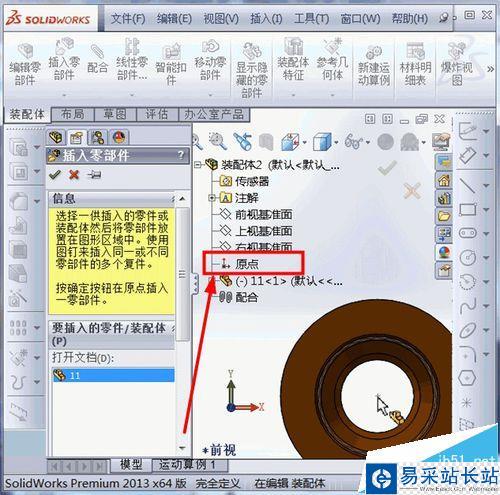

5、在點擊坐標原點，如圖所示

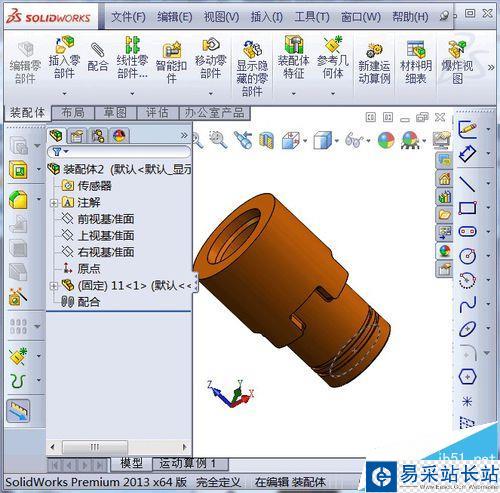

6、這樣，零件的原點就和裝配體默認的原點重合了。

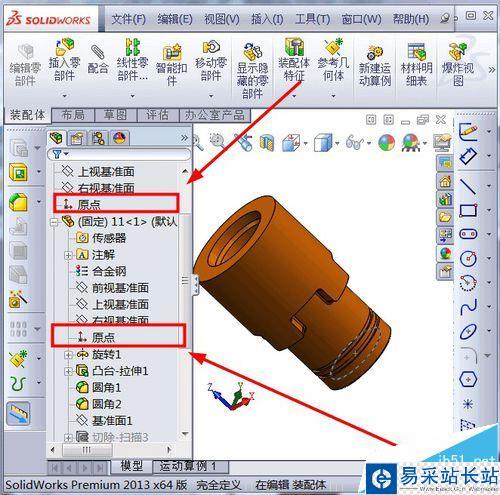

7、現在準備查看零件原點與中標原點是否重合，展開零件特征，點擊裝配體默認原點，再點擊零件原點，如圖所示

8、大功告成，現在零件和裝配模式原點重合，剖切面的時候就省去很多事情了。
