運用solidworks鼠標筆勢功能，進行繪圖工作時可大大提升速度，提高工作效率。現在就給大家分享本人在實際繪圖過程中鼠標筆勢的運用。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

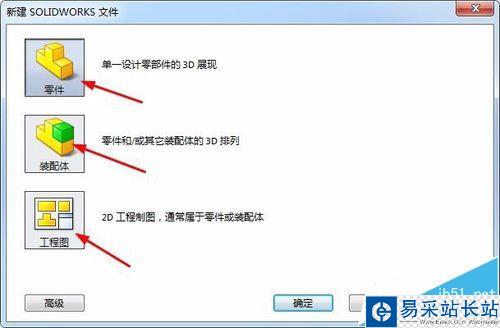

1、打開solidworks2015，點開"新建"按鈕。彈出對話框，選擇"零件、裝配體或工程圖模板"，點擊下方的確定按鈕，進入相對應模板，如下圖所示

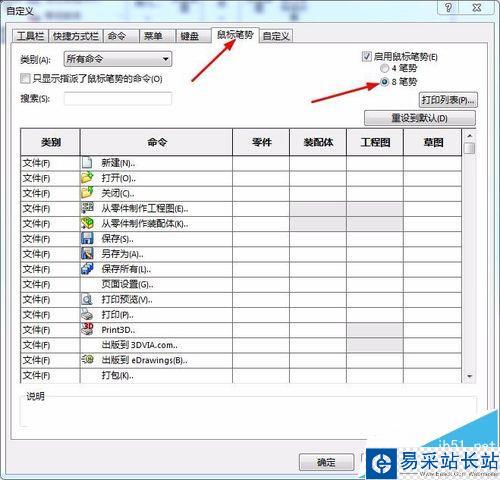

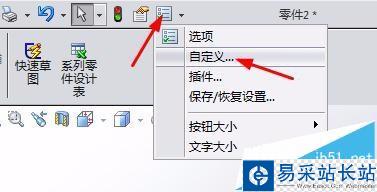

2、點擊"選項"下拉三角形，選擇"自定義"，solidworks彈出自定義對話框，選中"鼠標筆勢"，選擇右邊的"4筆勢或者8筆勢"，我習慣用"8筆勢"，如下圖所示

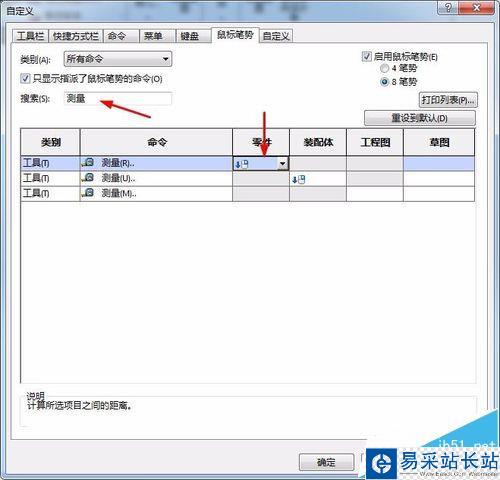

3、在搜索命令框中輸入想要設置的命令(比如:測量），下方就對彈出有關測量的命令，(其中灰色部分是不能選擇的)選中白色的部分，點選下拉框，就可以設定對應的筆勢了，如下圖所示

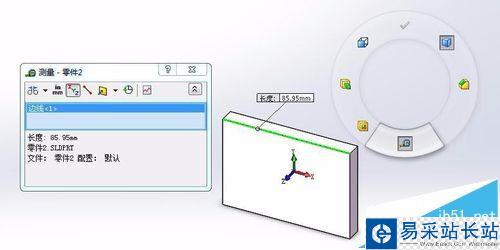

4、設定好筆勢之后，就可以進行鼠標筆勢的運用了。如下圖所示，使用時按下鼠標右鍵不放，進行滑動鼠標就彈出鼠標筆勢界面了，鼠標滑向（比如：最下邊的測量），就彈出測量對話框了，就可以進行快速測量。怎么樣很方便吧，趕緊動手試試吧
