在設計中進行材料紋理的渲染，可以讓我們更好的觀察產品的外觀和配合效果，這里介紹了零件、特征、面進行不同選取時的渲染技巧，希望能幫到大家。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

1、這里以一個房間為例，先拉伸好地板和墻壁以及門框，如圖所示

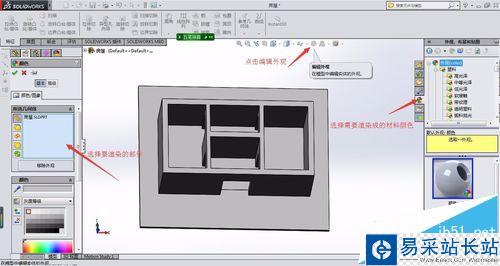

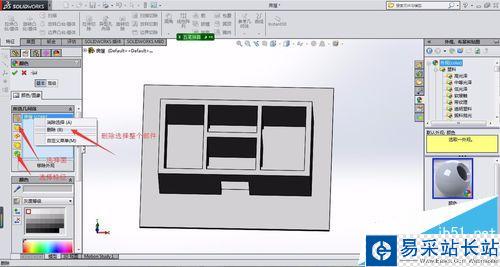

2、選擇編輯外觀，然后選擇要編輯的部件或特征，選取所需的材料及顏色。通常不會選取整個部件，如果選框自動選取了零件，先進行刪除。如圖

3、進行外面地面的渲染，可以選取特征或面，選擇材料為石材/鋪路石/紅混凝土，確定后外觀如圖

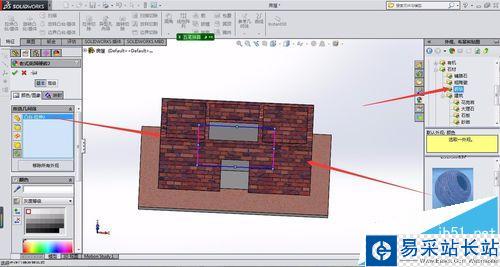

4、重新選擇編輯外觀，選取外墻部分，類型為特征或面，選取材料為石材/磚塊/老式英國磚塊，確定后效果如圖

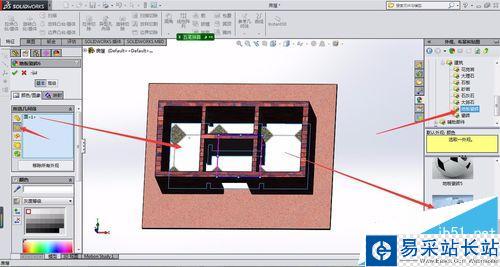

5、再次編輯外觀，選擇室內地板部分，選取材料為石材/建筑/地板瓷磚，選擇好自己喜歡的顏色，完成后效果如圖

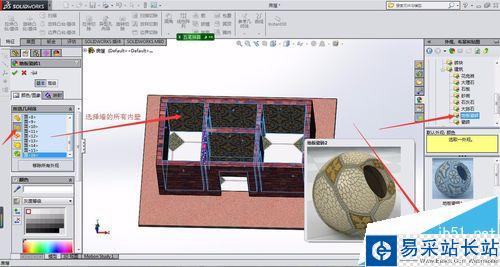

6、編輯外觀，選擇內墻壁，選擇類型為面，依次選擇所有內側墻壁，材料選取為石材/建筑/地板瓷磚，選擇合適的顏色，完成后如圖

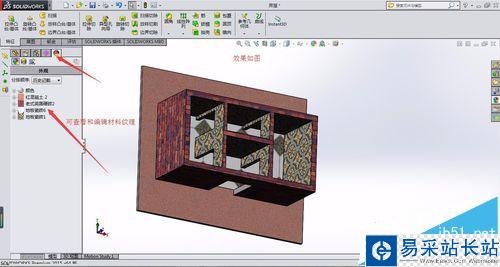

7、點擊displaymanager,可以查看編輯的材料，同時可進行修改編輯。最后效果如圖

注意事項：

主要需要注意的是選取類型的改變，需要選擇面時就要調整類型為面。
